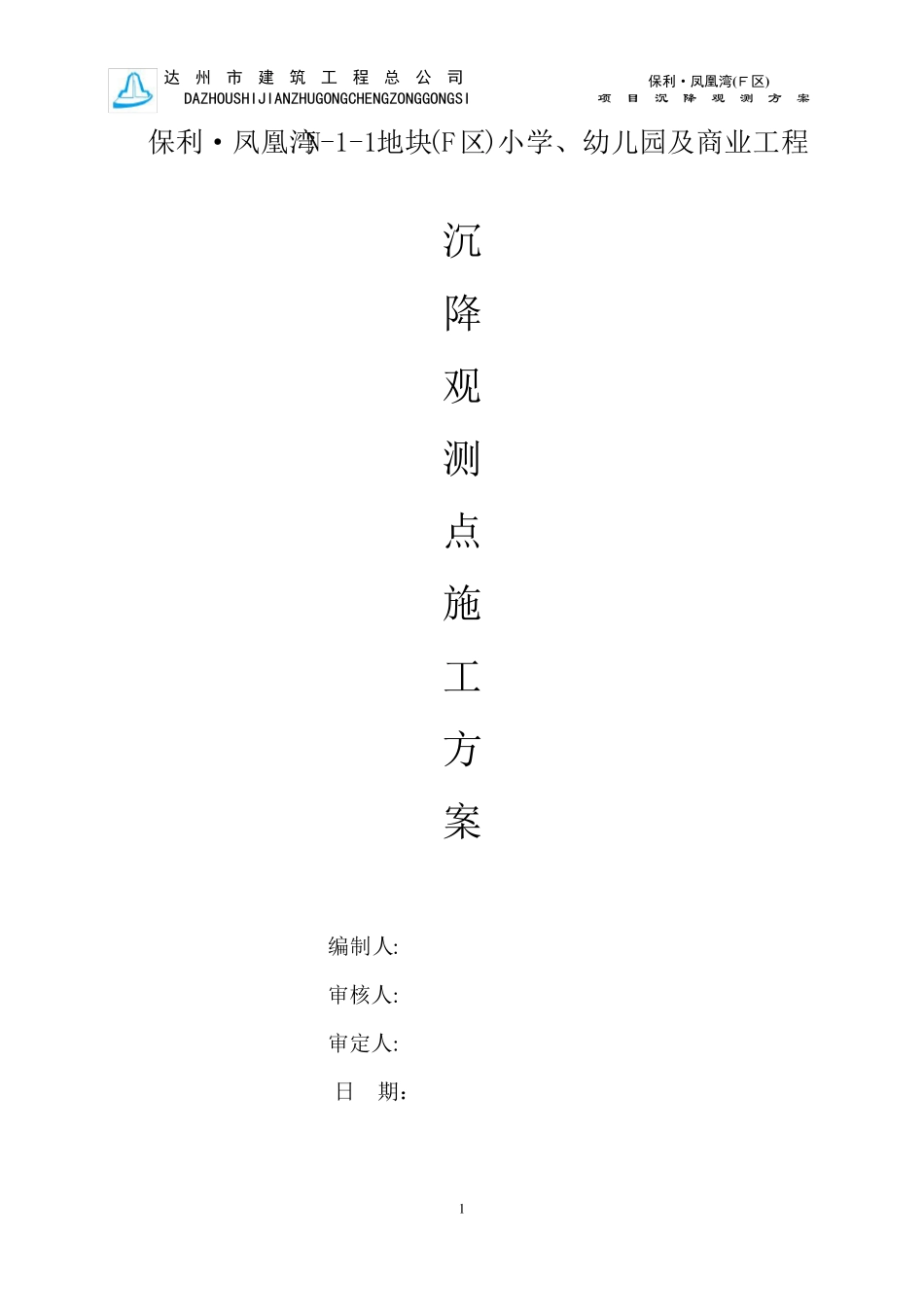

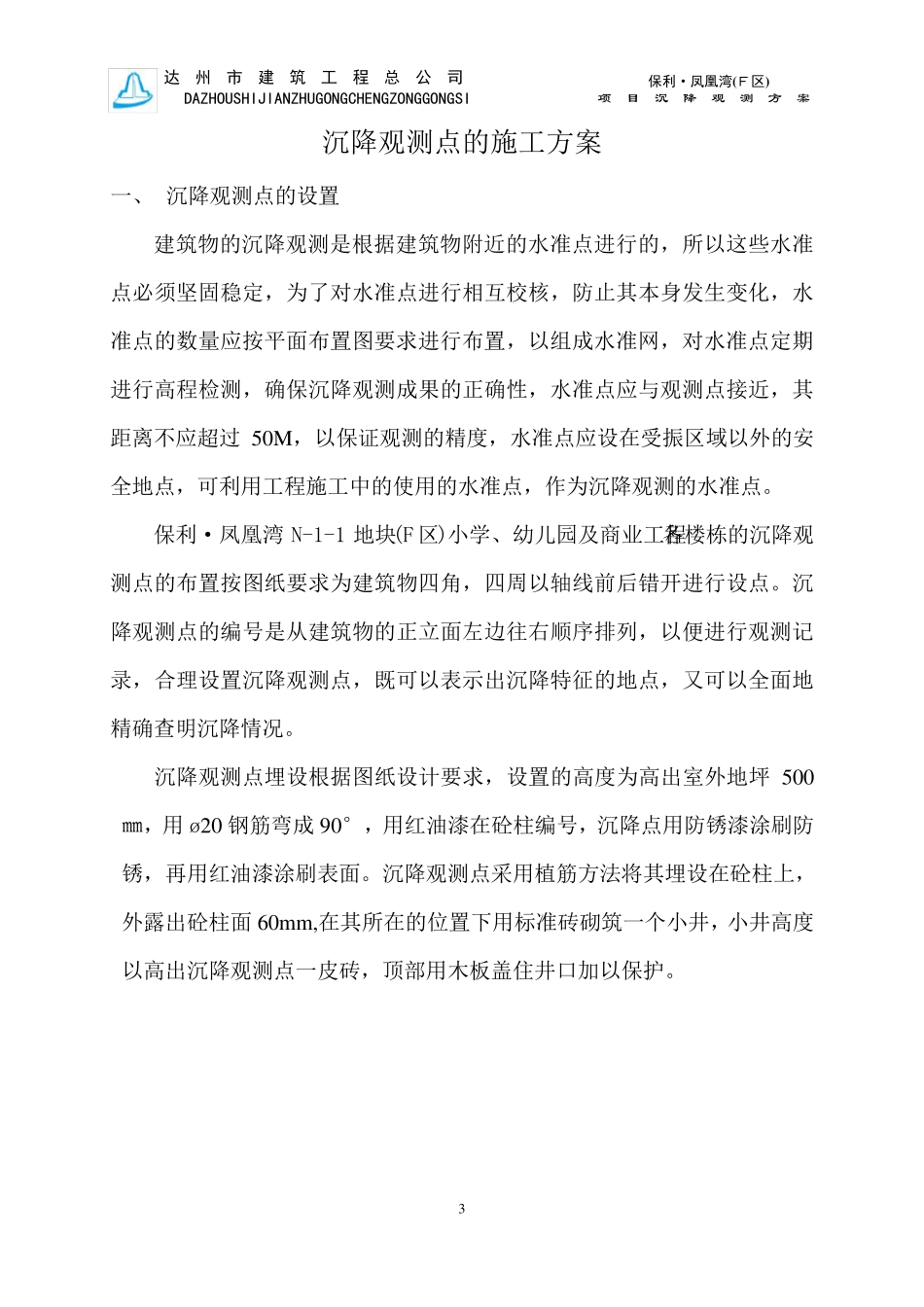

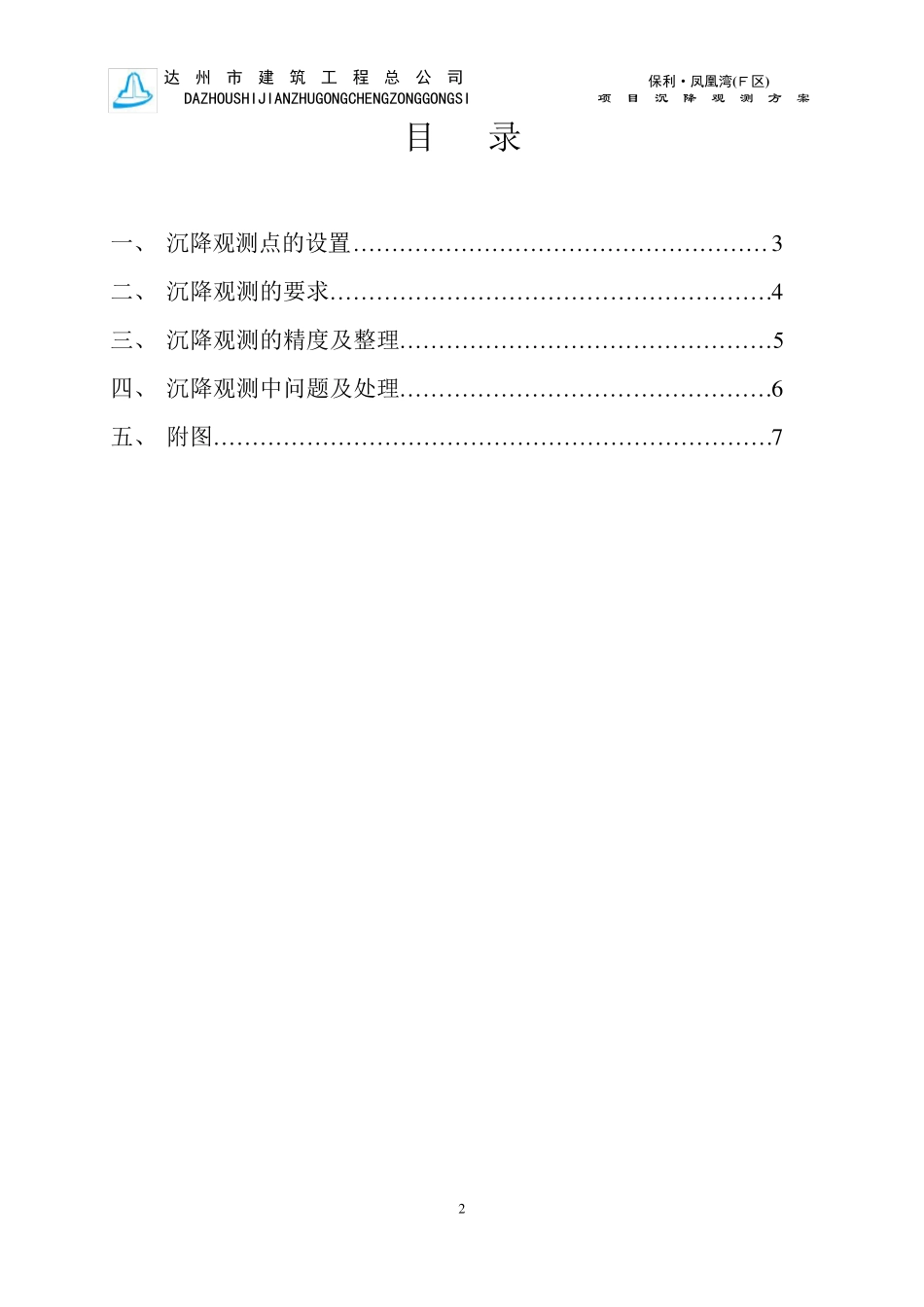

达州市建筑工程总公司 DAZHOUSHIJIANZHUGONGCHENGZONGGONGSI 1 保利·凤凰湾(Ｆ区) 项目沉降观测方案 保利·凤凰湾N-1-1地块(F区)小学、幼儿园及商业工程 沉 降 观 测 点 施 工 方 案 编制人: 审核人: 审定人: 日 期： 达州市建筑工程总公司 DAZHOUSHIJIANZHUGONGCHENGZONGGONGSI 2 保利·凤凰湾(Ｆ区) 项目沉降观测方案 目 录 一、 沉降观测点的设置… … … … … … … … … … … … … … … … … … 3 二、 沉降观测的要求… … … … … … … … … … … … … … … … … … … 4 三、 沉降观测的精度及整理… … … … … … … … … … … … … … … … 5 四、 沉降观测中问题及处理… … … … … … … … … … … … … … … … 6 五、 附图… … … … … … … … … … … … … … … … … … … … … … … … 7 达州市建筑工程总公司 DAZHOUSHIJIANZHUGONGCHENGZONGGONGSI 3 保利·凤凰湾(Ｆ区) 项目沉降观测方案 沉降观测点的施工方案 一、 沉降观测点的设置 建筑物的沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定，为了对水准点进行相互校核，防止其本身发生变化，水准点的数量应按平面布置图要求进行布置，以组成水准网，对水准点定期进行高程检测，确保沉降观测成果的正确性，水准点应与观测点接近，其距离不应超过 50M，以保证观测的精度，水准点应设在受振区域以外的安全地点，可利用工程施工中的使用的水准点，作为沉降观测的水准点。 保利·凤凰湾 N-1-1 地块(F 区)小学、幼儿园及商业工程各楼栋的沉降观测点的布置按图纸要求为建筑物四角，四周以轴线前后错开进行设点。沉降观测点的编号是从建筑物的正立面左边往右顺序排列，以便进行观测记录，合理设置沉降观测点，既可以表示出沉降特征的地点，又可以全面地精确查明沉降情况。 沉降观测点埋设根据图纸设计要求，设置的高度为高出室外地坪500㎜，用 ø20 钢筋弯成 90°，用红油漆在砼柱编号，沉降点用防锈漆涂刷防锈，再用红油漆涂刷表面。沉降观测点采用植筋方法将其埋设在砼柱上，外露出砼柱面 60mm,在其所在的位置下用标准砖砌筑一个小井，小井高度以高出沉降观测点一皮砖，顶部用木板盖住井口加以保护。 达州市建筑工程总公司 DAZHOUSHIJIANZHUGONGCHENGZONGGONGS...
