沙特中质原油评价报告201411

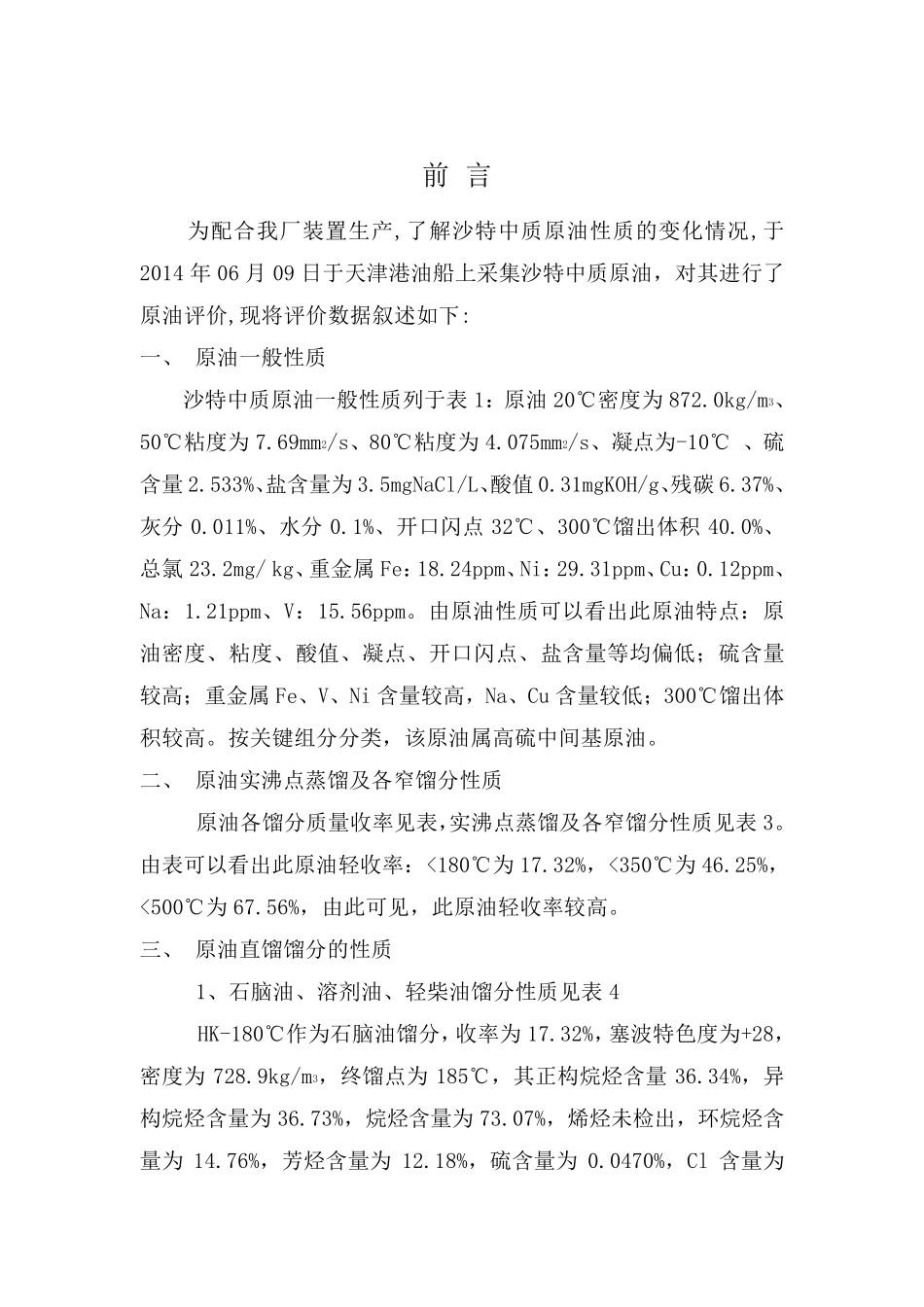

沙特中质原油评价报告 QJ/SH029 16.218-1999 (A/0) 中国石化股份有限公司 沧州分公司 质检中心 2014 年 11 月 编 制 任春艳 审 核 李克忠 批 准 白叔珀 受控状态 编 号 前 言 为配合我厂装置生产,了解沙特中质原油性质的变化情况,于2014 年06 月09 日于天津港油船上采集沙特中质原油，对其进行了原油评价,现将评价数据叙述如下: 一、 原油一般性质 沙特中质原油一般性质列于表1：原油20℃密度为872.0kg/m3、50℃粘度为7.69mm2/s、80℃粘度为4.075mm2/s、凝点为-10℃ 、硫含量 2.533%、盐含量为3.5mgNaCl/L、酸值 0.31mgKOH/g、残碳 6.37%、灰分 0.011%、水分 0.1%、开口闪点 32℃、300℃馏出体积 40.0%、总氯 23.2mg/ kg、重金属 Fe：18.24ppm、Ni：29.31ppm、Cu：0.12ppm、Na：1.21ppm、V：15.56ppm。由原油性质可以看出此原油特点：原油密度、粘度、酸值、凝点、开口闪点、盐含量等均偏低；硫含量较高；重金属 Fe、V、Ni 含量较高，Na、Cu 含量较低；300℃馏出体积较高。按关键组分分类，该原油属高硫中间基原油。 二、 原油实沸点蒸馏及各窄馏分性质 原油各馏分质量收率见表，实沸点蒸馏及各窄馏分性质见表3。由表可以看出此原油轻收率：<180℃为17.32%，<350℃为46.25%， <500℃为67.56%，由此可见，此原油轻收率较高。 三、 原油直馏馏分的性质 1、石脑油、溶剂油、轻柴油馏分性质见表4 HK-180℃作为石脑油馏分，收率为17.32%，塞波特色度为+28，密度为728.9kg/m3，终馏点为185℃，其正构烷烃含量 36.34%，异构烷烃含量为36.73%，烷烃含量为73.07%，烯烃未检出，环烷烃含量为14.76%，芳烃含量为12.18%，硫含量为0.0470%，Cl 含量为 <0.5ppm，以上指标芳烃含量不符合Q/SHR 005-2000 普通石脑油指标要求，其余指标均符合Q/SHR 005-2000 普通石脑油指标要求和Q/SHR 011-2001 乙烯装置专用石脑油指标要求。作为重整原料，S含量较高，不符合原料油性质要求，必须经过加氢预处理。芳烃收率指数39.12，较低，不是好的重整原料油。 150-200℃馏分作为油漆溶剂油，铜片腐蚀不符合油漆溶剂油质量指标，闪点、馏程、芳烃、溴值、水溶性酸碱、颜色均符合Q/SH3235 008-2011 油漆溶剂油合格品质量指标。 180-350℃馏分作为轻柴油馏分，馏程、20℃粘度、密度、十六烷值指数、闪点均符合GB 19147-2013 车用柴油-10#、-20#、-35#和0#质量指标及 GB252-2011 普通柴油-10#、-20#、-35#和0...
