2025年电力系统分析计算题库

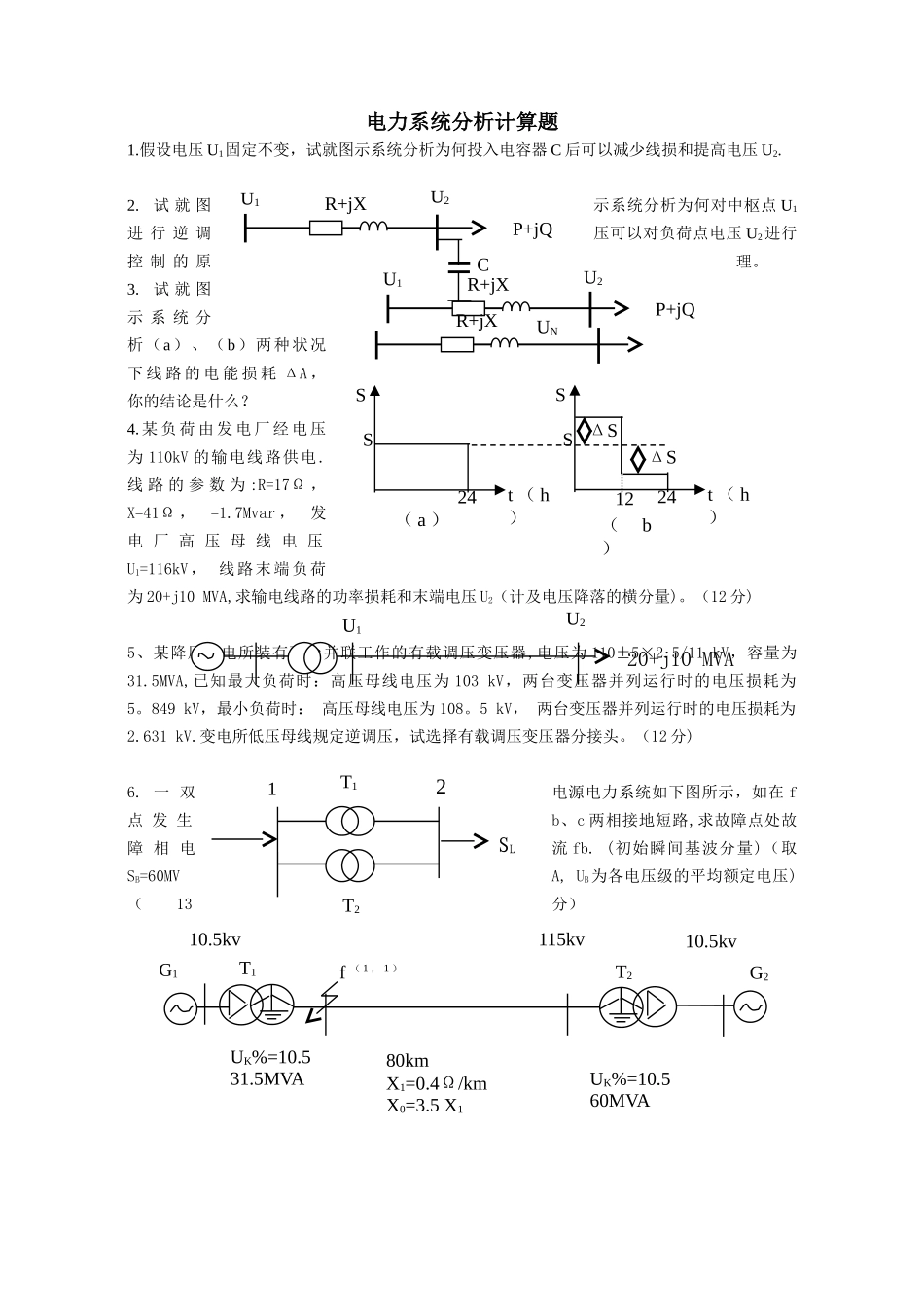

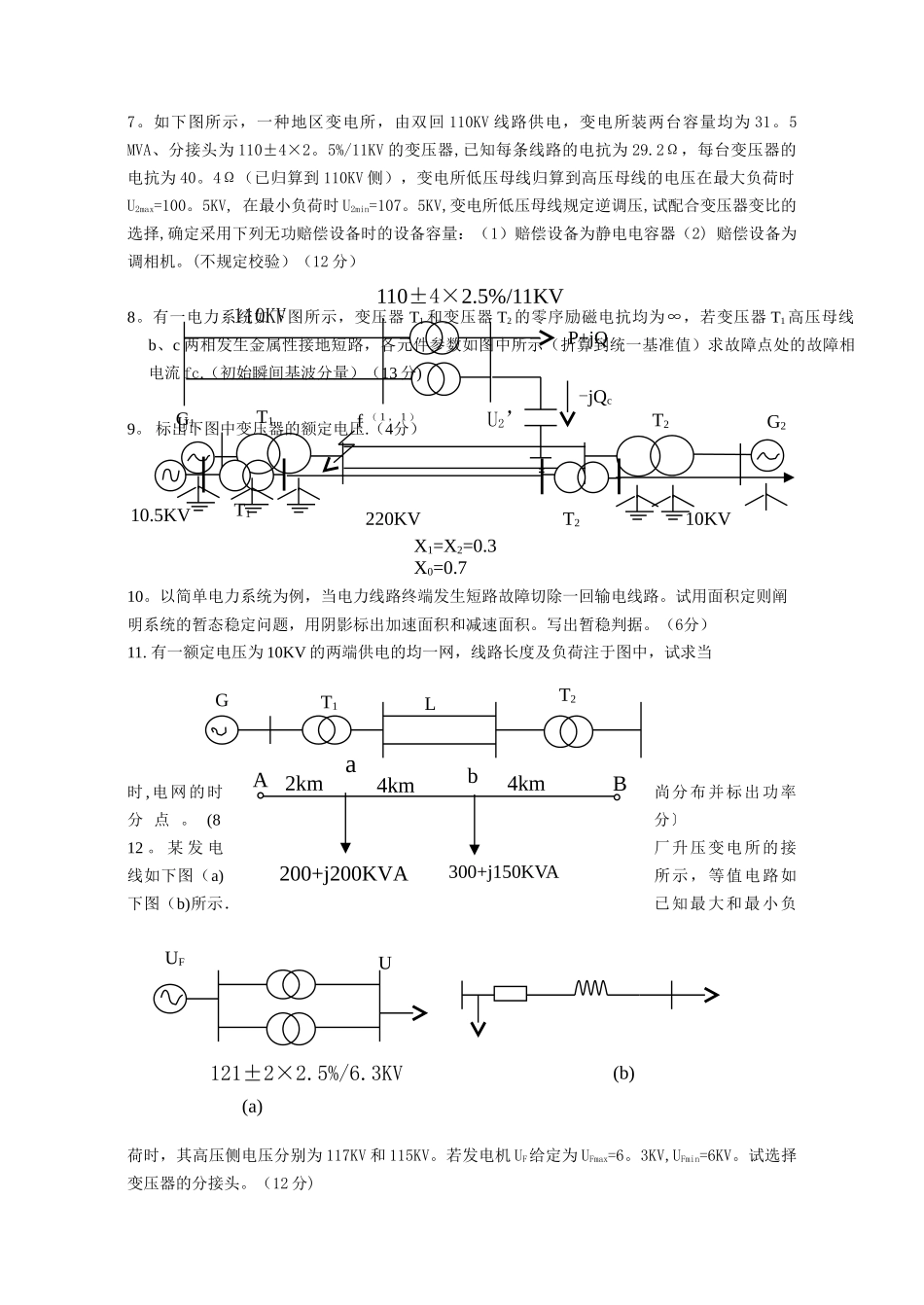

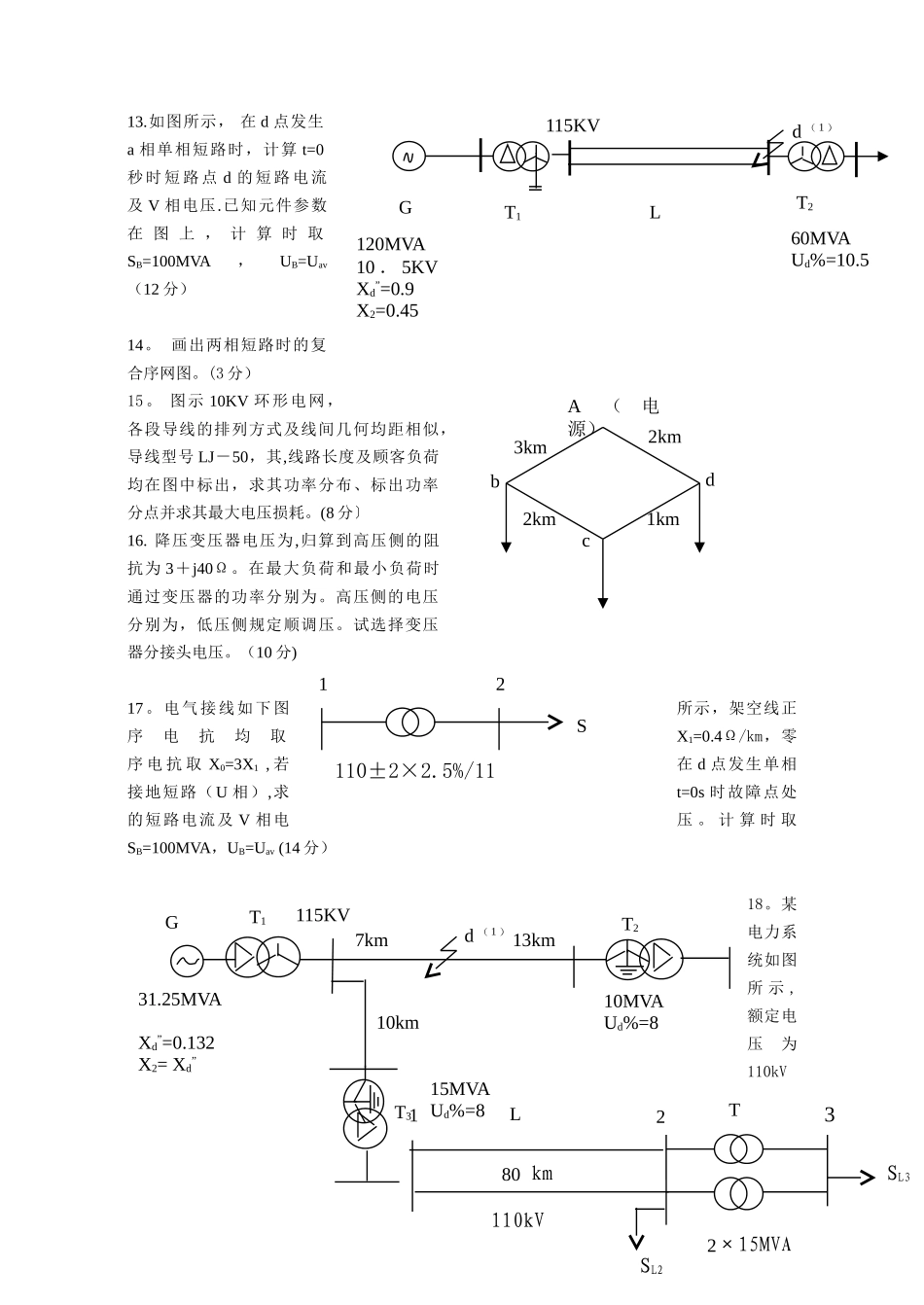

电力系统分析计算题1.假设电压 U1固定不变，试就图示系统分析为何投入电容器 C 后可以减少线损和提高电压 U2.2. 试 就 图示系统分析为何对中枢点 U1进 行 逆 调压可以对负荷点电压 U2进行控 制 的 原理。3. 试 就 图示 系 统 分析（a）、（b）两种状况下 线 路 的 电 能 损 耗 ΔA ，你的结论是什么？4. 某 负 荷 由 发 电 厂 经 电 压为 110kV 的输电线路供电.线 路 的 参 数 为 :R=17Ω ， X=41Ω ， =1.7Mvar ， 发电 厂 高 压 母 线 电 压U1=116kV， 线路末端负荷为 20+j10 MVA,求输电线路的功率损耗和末端电压 U2（计及电压降落的横分量)。（12 分) 5、某降压变电所装有两台并联工作的有载调压变压器,电压为 110±5×2.5/11 kV，容量为31.5MVA,已知最大负荷时：高压母线电压为 103 kV，两台变压器并列运行时的电压损耗为5。849 kV，最小负荷时： 高压母线电压为 108。5 kV， 两台变压器并列运行时的电压损耗为2.631 kV.变电所低压母线规定逆调压，试选择有载调压变压器分接头。（12 分)6. 一 双电源电力系统如下图所示，如在 f点 发 生b、c 两相接地短路,求故障点处故障 相 电流 fb. (初始瞬间基波分量)（取SB=60MVA, UB为各电压级的平均额定电压)（13分）U1U2P+jQR+jXCU1U2P+jQR+jXUNR+jXSSt （ h）24SSt （ h）2412ΔSΔS（ a ）（b） 20+j10 MVAU2U1T22T11SLG1T1T2G2f （ 1 ， 1 ）UK%=10.560MVAUK%=10.531.5MVA80kmX1=0.4Ω/kmX0=3.5 X110.5kv10.5kv115kv7。如下图所示，一种地区变电所，由双回 110KV 线路供电，变电所装两台容量均为 31。5 MVA、分接头为 110±4×2。5%/11KV 的变压器,已知每条线路的电抗为 29.2Ω，每台变压器的电抗为 40。4Ω（已归算到 110KV 侧），变电所低压母线归算到高压母线的电压在最大负荷时U2max=100。5KV, 在最小负荷时 U2min=107。5KV,变电所低压母线规定逆调压,试配合变压器变比的选择,确定采用下列无功赔偿设备时的设备容量：（1）赔偿设备为静电电容器（2) 赔偿设备为调相机。(不规定校验）（12 分）8。有一电力系统如下图所示，变压器 T1 和变压器 T2 的零序励磁电抗均为∞，若变压器 T1 高压母线b、c 两相发生金属性接地短路，各元件参数如图中所示（折算到统一基准值）求故障点处的故障相电流 fc.（初始瞬间基波分量）（13 分)9。 标出下图中变压器的额定电压.（4...
