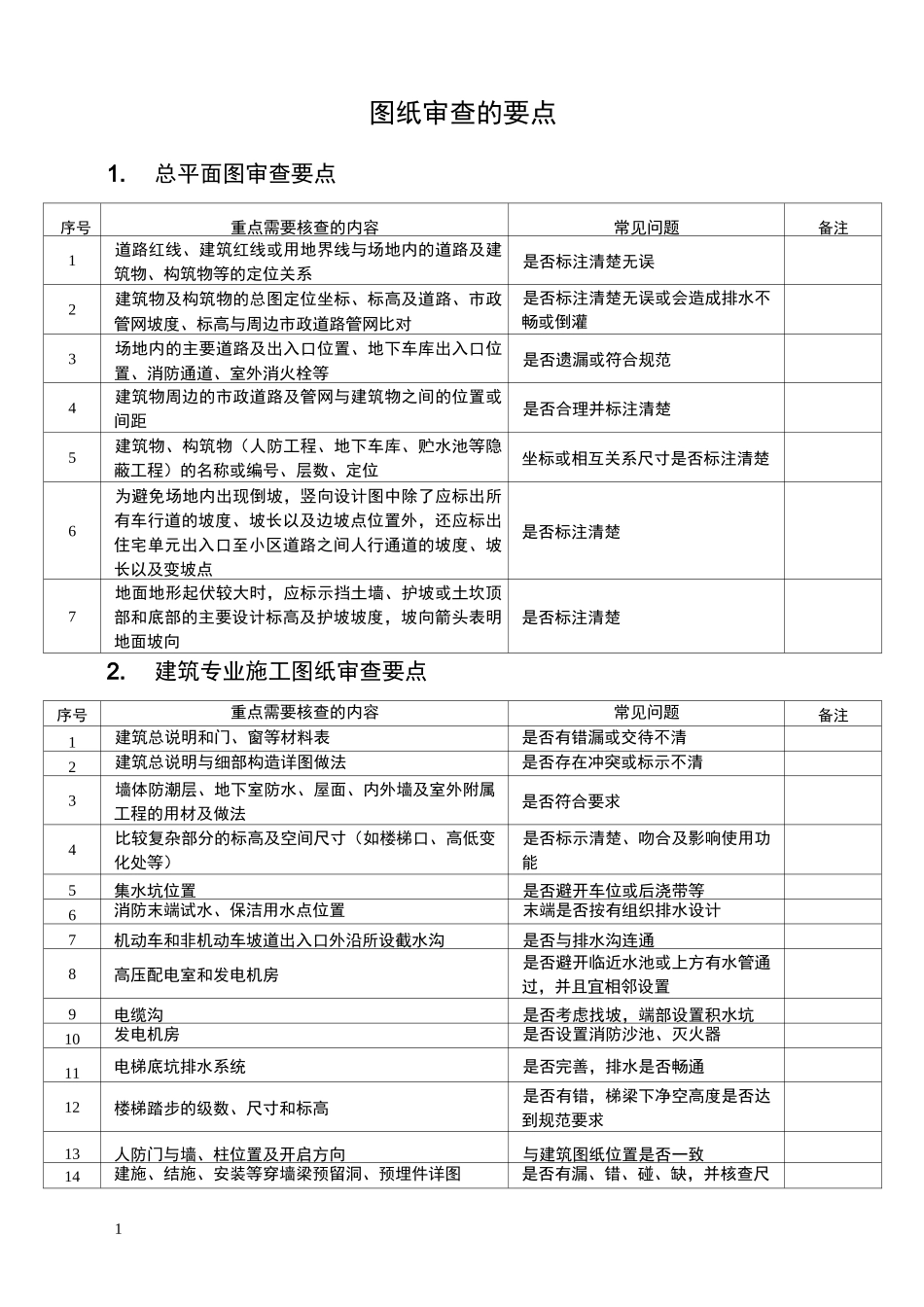

1图纸审查的要点1.总平面图审查要点序号重点需要核查的内容常见问题备注1道路红线、建筑红线或用地界线与场地内的道路及建筑物、构筑物等的定位关系是否标注清楚无误2建筑物及构筑物的总图定位坐标、标高及道路、市政管网坡度、标高与周边市政道路管网比对是否标注清楚无误或会造成排水不畅或倒灌3场地内的主要道路及出入口位置、地下车库出入口位置、消防通道、室外消火栓等是否遗漏或符合规范4建筑物周边的市政道路及管网与建筑物之间的位置或间距是否合理并标注清楚5建筑物、构筑物（人防工程、地下车库、贮水池等隐蔽工程）的名称或编号、层数、定位坐标或相互关系尺寸是否标注清楚6为避免场地内出现倒坡，竖向设计图中除了应标出所有车行道的坡度、坡长以及边坡点位置外，还应标出住宅单元出入口至小区道路之间人行通道的坡度、坡长以及变坡点是否标注清楚7地面地形起伏较大时，应标示挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度，坡向箭头表明地面坡向是否标注清楚2.建筑专业施工图纸审查要点序号重点需要核查的内容常见问题备注1建筑总说明和门、窗等材料表是否有错漏或交待不清2建筑总说明与细部构造详图做法是否存在冲突或标示不清3墙体防潮层、地下室防水、屋面、内外墙及室外附属工程的用材及做法是否符合要求4比较复杂部分的标高及空间尺寸（如楼梯口、高低变化处等）是否标示清楚、吻合及影响使用功能5集水坑位置是否避开车位或后浇带等6消防末端试水、保洁用水点位置末端是否按有组织排水设计7机动车和非机动车坡道出入口外沿所设截水沟是否与排水沟连通8高压配电室和发电机房是否避开临近水池或上方有水管通过，并且宜相邻设置9电缆沟是否考虑找坡，端部设置积水坑10发电机房是否设置消防沙池、灭火器11电梯底坑排水系统是否完善，排水是否畅通12楼梯踏步的级数、尺寸和标高是否有错，梯梁下净空高度是否达到规范要求13人防门与墙、柱位置及开启方向与建筑图纸位置是否一致14建施、结施、安装等穿墙梁预留洞、预埋件详图是否有漏、错、碰、缺，并核查尺2寸是否正确15后浇带位置是否与集水坑、设备用房、承台等冲突，且不宜转折过多16地下部分与地上部分的轴线是否有在上、下轴线错位17地下室汽车坡道是否有防滑或减速措施，宜采用压纹，避免噪音18连通户外的门是否设有雨棚19排水管井的设置位置是否会对客厅、卧室、书房产生噪音影响20门、窗表中的数量、尺寸、型号必须与平、立、剖面图核对，核查是否有遗漏或差错21平...
