太阳能路灯配置计算方法及案例

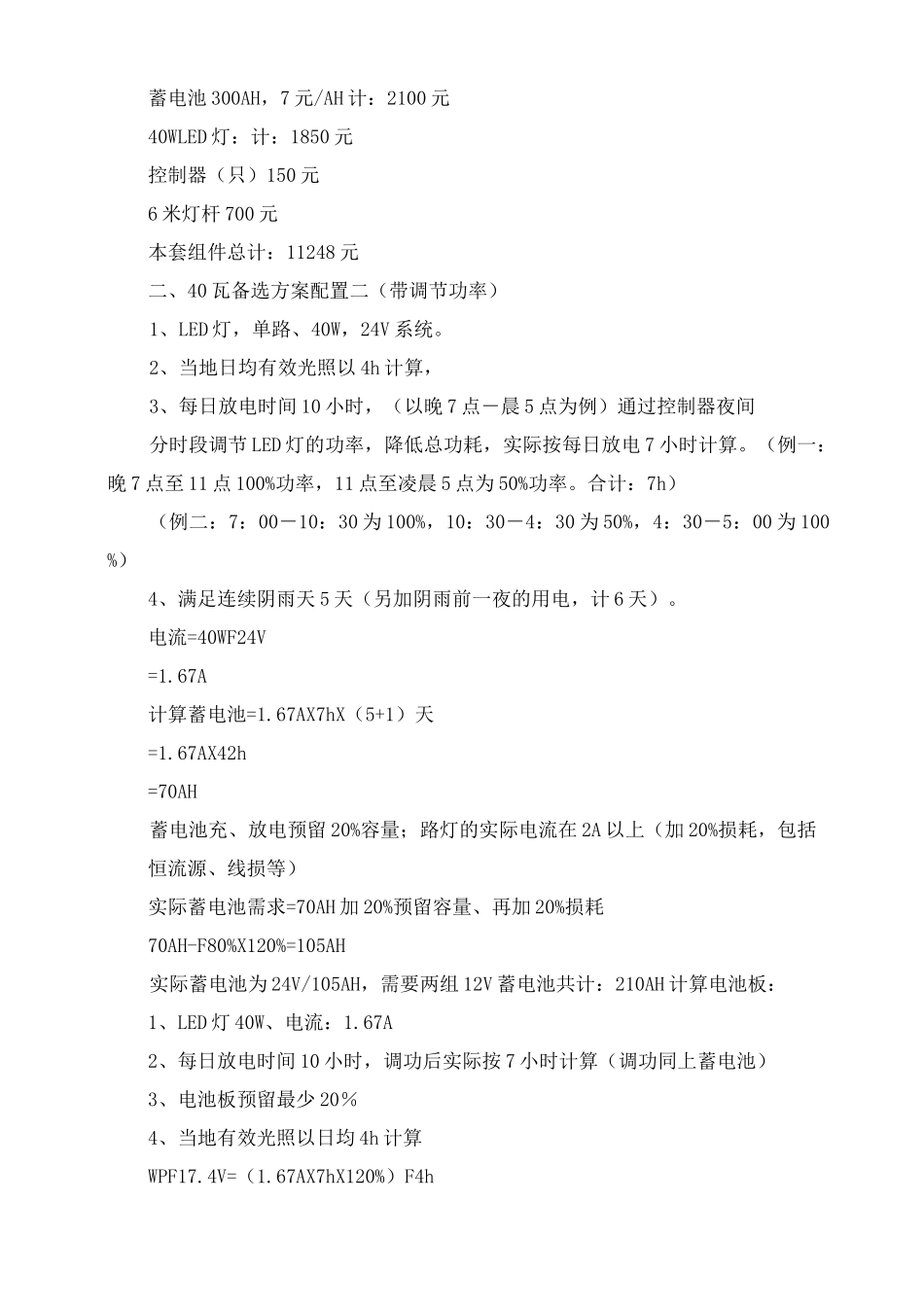

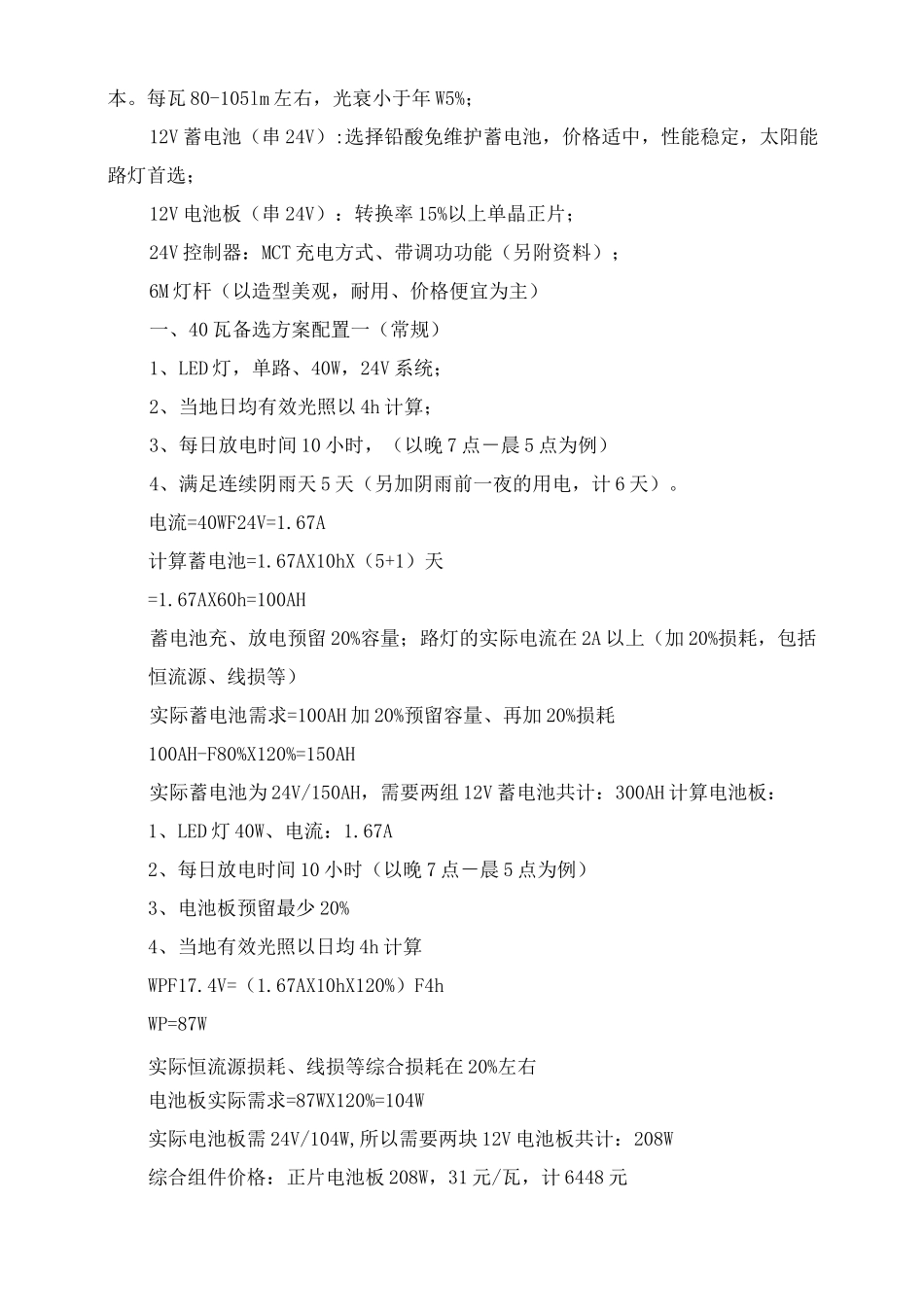

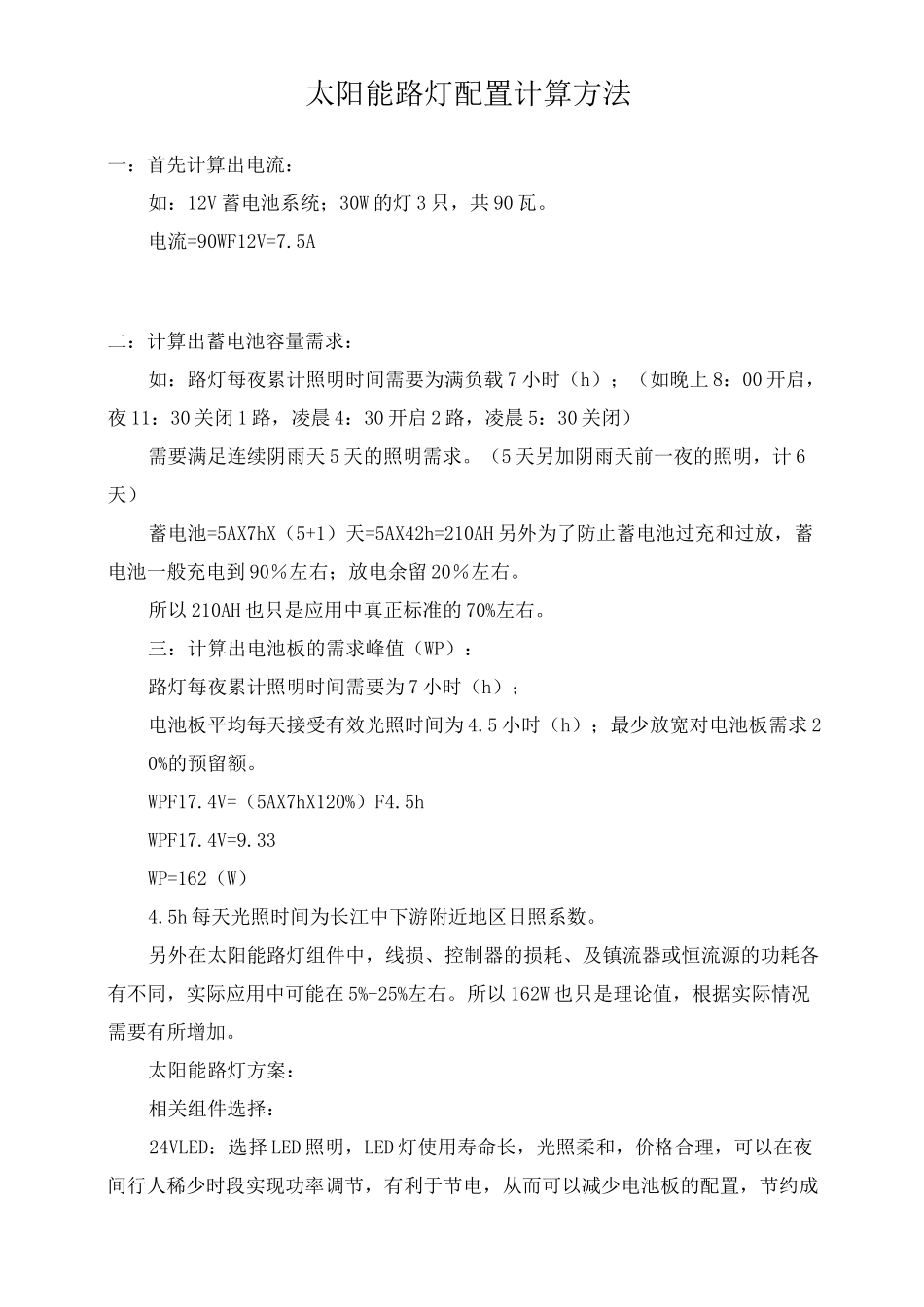

太阳能路灯配置计算方法一：首先计算出电流：如：12V 蓄电池系统；30W 的灯 3 只，共 90 瓦。电流=90WF12V=7.5A二：计算出蓄电池容量需求：如：路灯每夜累计照明时间需要为满负载 7 小时（h）；（如晚上 8：00 开启，夜 11：30 关闭 1 路，凌晨 4：30 开启 2 路，凌晨 5：30 关闭）需要满足连续阴雨天 5 天的照明需求。（5 天另加阴雨天前一夜的照明，计 6天）蓄电池=5AX7hX（5+1）天=5AX42h=210AH 另外为了防止蓄电池过充和过放，蓄电池一般充电到 90％左右；放电余留 20％左右。所以 210AH 也只是应用中真正标准的 70%左右。三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7 小时（h）；电池板平均每天接受有效光照时间为 4.5 小时（h）；最少放宽对电池板需求 20%的预留额。WPF17.4V=（5AX7hX120%）F4.5hWPF17.4V=9.33WP=162（W）4.5h 每天光照时间为长江中下游附近地区日照系数。另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在 5%-25%左右。所以 162W 也只是理论值，根据实际情况需要有所增加。太阳能路灯方案：相关组件选择：24VLED：选择 LED 照明，LED 灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。每瓦 80-105lm 左右，光衰小于年 W5%；12V 蓄电池（串 24V）:选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；12V 电池板（串 24V）：转换率 15%以上单晶正片；24V 控制器：MCT 充电方式、带调功功能（另附资料）；6M 灯杆（以造型美观，耐用、价格便宜为主）一、40 瓦备选方案配置一（常规）1、LED 灯，单路、40W，24V 系统；2、当地日均有效光照以 4h 计算；3、每日放电时间 10 小时，（以晚 7 点－晨 5 点为例）4、满足连续阴雨天 5 天（另加阴雨前一夜的用电，计 6 天）。电流=40WF24V=1.67A计算蓄电池=1.67AX10hX（5+1）天=1.67AX60h=100AH蓄电池充、放电预留 20%容量；路灯的实际电流在 2A 以上（加 20%损耗，包括恒流源、线损等）实际蓄电池需求=100AH 加 20%预留容量、再加 20%损耗100AH-F80%X120%=150AH实际蓄电池为 24V/150AH，需要两组 12V 蓄电池共计：300AH 计算电池板：1、LED 灯 40W、电流：1.67A2、每日放电时间 10 小时（以晚 7 点－晨 5 点为例）3、电池板预留最少 2...
