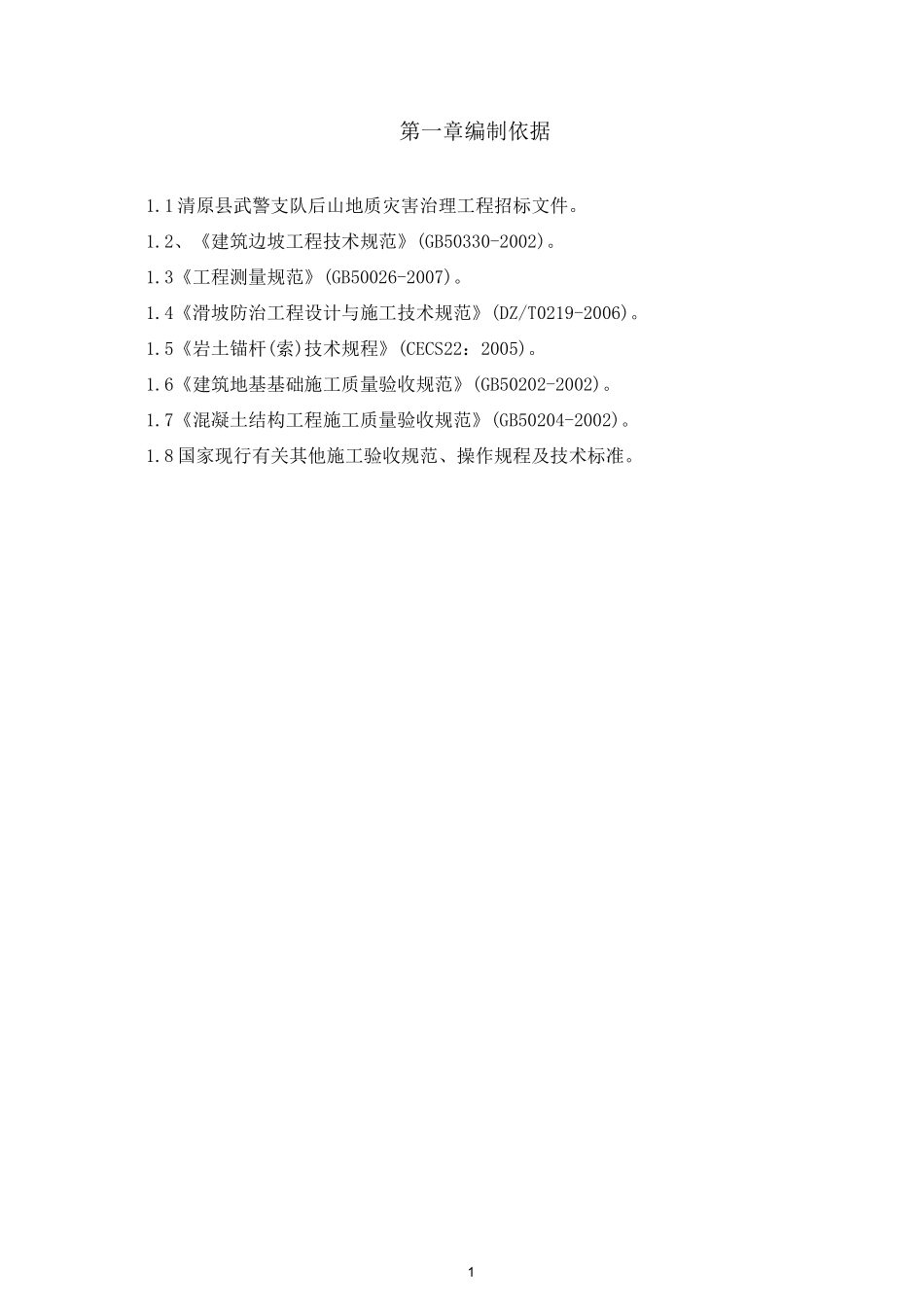

第一章编制依据第二章工程概况2.1工程简况2.2设计要求第三章工程施工目标第四章施工部署4.1施工准备工作4.2现场项目组织管理4.3施工现场总平面布置4.4施工设备配置4.5劳动力配备计划4.6施工进度计划第五章主要工程项目施工方法5.1坡面危岩体清理及削坡rr.—1———厂5.2锚索施工5.3挂网Aye、.V7-.施工技术保证措施6.1质量保证措施6.2工期保证措施6.3安全生产保证措施6.4文明施工保证措施附图表1、施工进度计划表2、施工现场总平面布置图1第一章编制依据1.1 清原县武警支队后山地质灾害治理工程招标文件。1.2、《建筑边坡工程技术规范》(GB50330-2002)。1.3《工程测量规范》(GB50026-2007)。1.4《滑坡防治工程设计与施工技术规范》(DZ/T0219-2006)。1.5《岩土锚杆(索)技术规程》(CECS22：2005)。1.6《建筑地基基础施工质量验收规范》(GB50202-2002)。1.7《混凝土结构工程施工质量验收规范》(GB50204-2002)。1.8 国家现行有关其他施工验收规范、操作规程及技术标准。2第二章工程概况2.1 工程简况本工程为清原县武警支队后山地质灾害治理工程，建设地点为清原县内，工程质量优良，开工日期为 2012 年 8 月 17 日，竣工日期为 2012 年 9 月 17 日。2.2 设计要求本工程边坡采用清除坡面岩体，锚索，锚头，垫板，挂网。一、坡面危岩体清理及削坡1、彻底清理坡面危岩体及浮石为主。2、边坡高 25m（标高 31m）以下的坡面基本保持原有坡度不变彻底清理坡面危岩体及松动岩体，坡高 25m（标高 31m）以上的坡段直接削坡至坡顶，坡率按 1：0.5。3、削坡应采取自上而下施工的原则，严禁从坡脚开挖削坡。4、边坡削坡清理后应对坡面进行检查、验收。二、锚索1、锚孔直径① 110mm,采用孔底注浆法，灌注 M30 水泥砂浆。砂浆灌注必须饱满密实，注浆材料固化前不得移动锚杆。2、单孔设计拉力 120KN，锚固段长 4m，锚杆规格① 25 的 II 级精轧螺纹钢筋，锚杆倾角 20。，。平面上呈 3.0*3.0 的菱形布置，共 5 排，第一排锚孔标高为 32m，第一、二排锚杆长度 8m，第三四五排锚杆长 10m。锚杆每隔 2m 设置一个对中器，锚头采用 20cm*20cm，厚 10mm 的钢板，外部配上紧固器，并采用 C30 细石砼封锚头。三、坡面挂网1、固网小锚杆采用① 1811 级钢筋，锚杆采用菱形布置，水平、垂直间距均为 2m，长度 2.0m，钻孔直径 42mm，M30 水泥浆灌注，建议水泥浆配比为：水泥：砂=1：1，水灰比 0.4。2、钢筋网采用 I 级钢筋 6.5...
