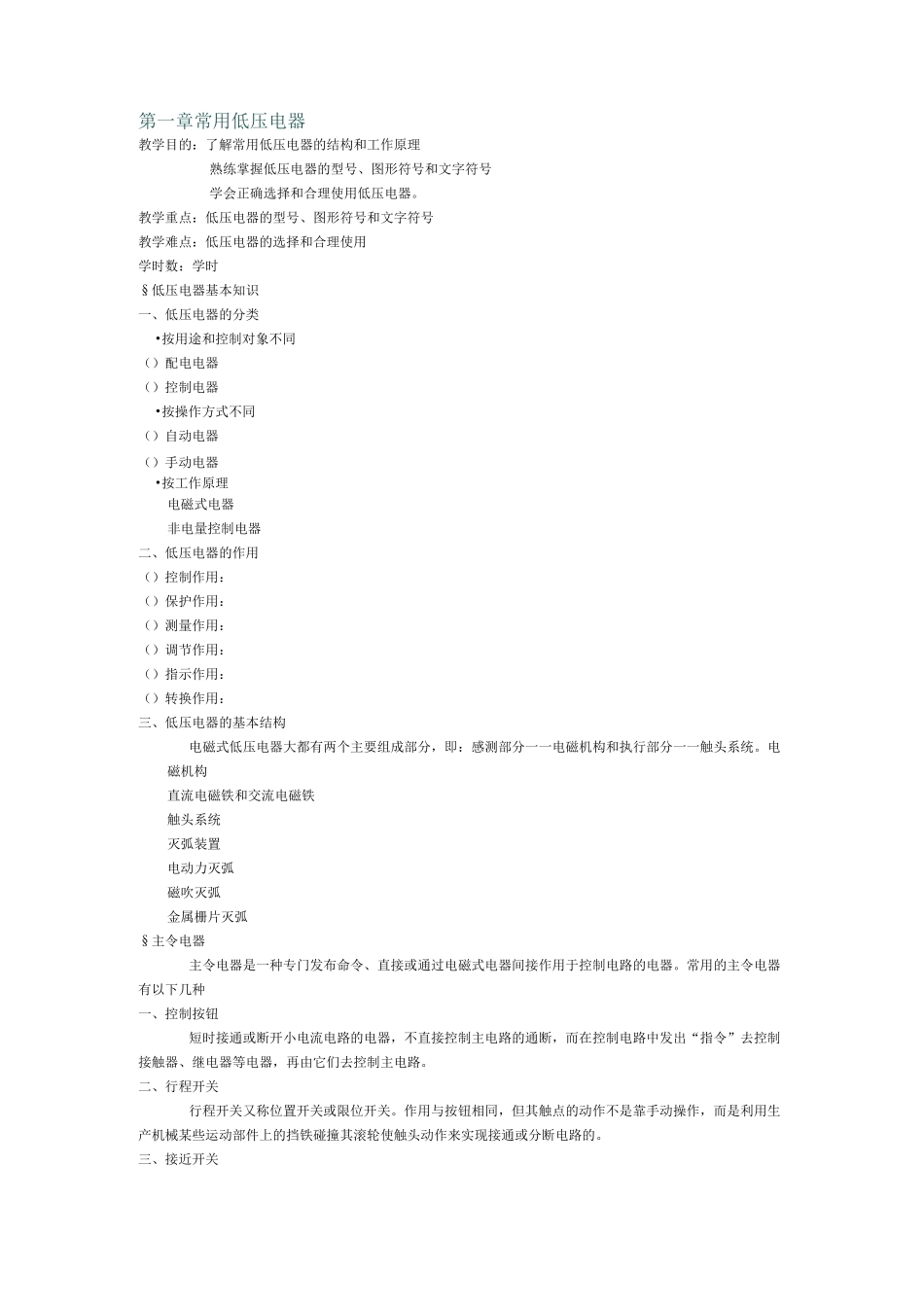

常用低压电器_第1页
1/18

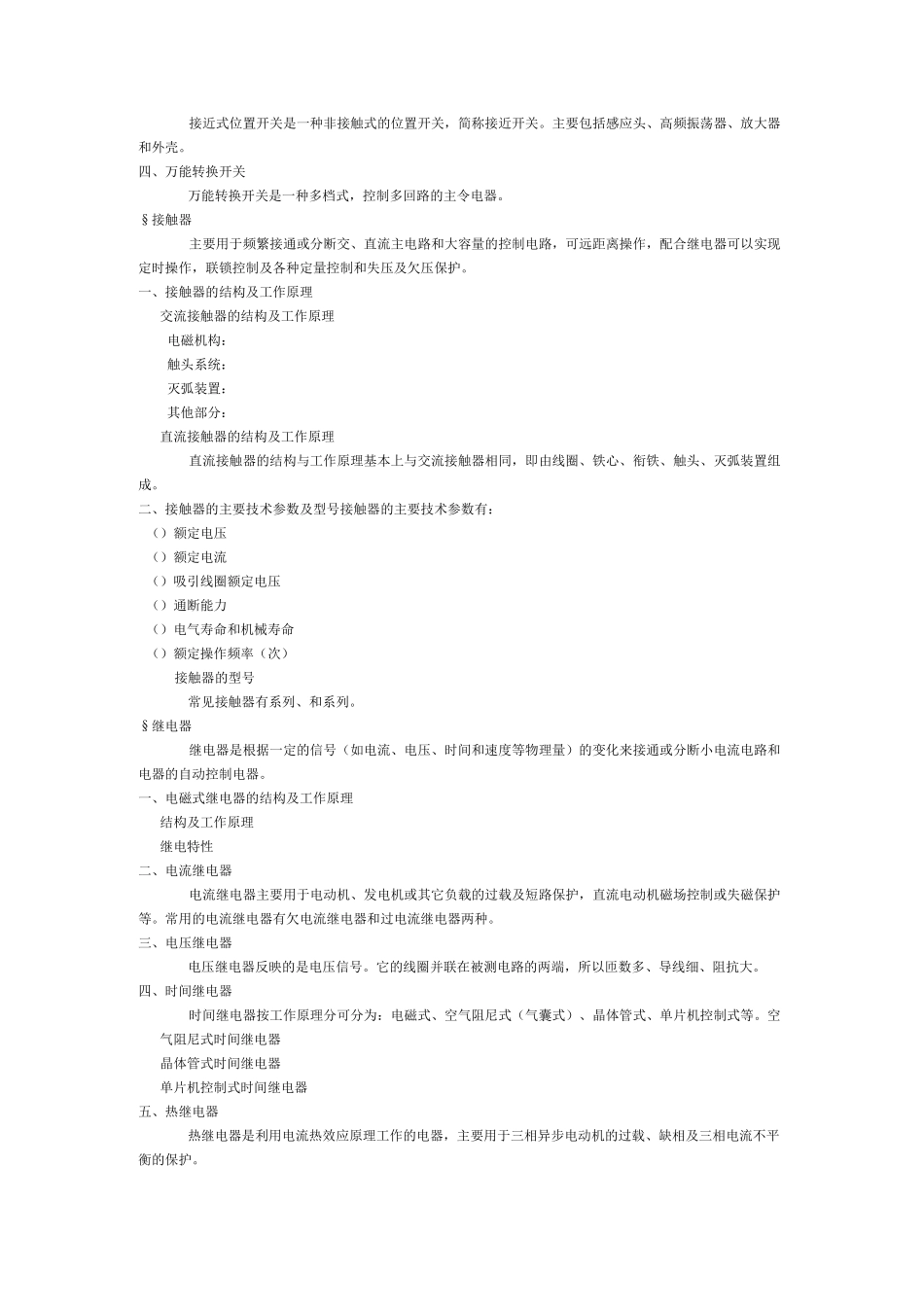

常用低压电器_第2页
2/18

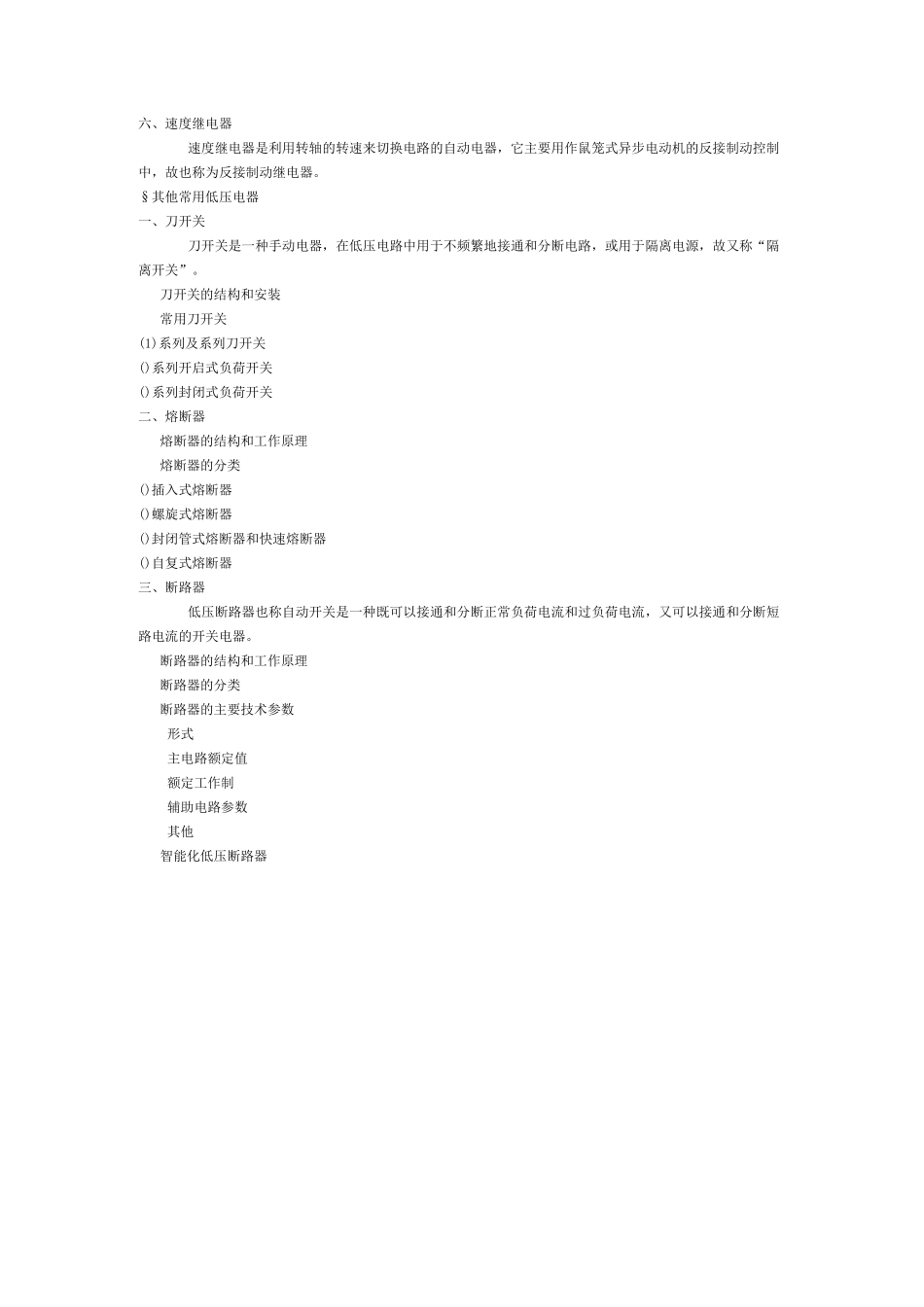

常用低压电器_第3页
3/18
第一章常用低压电器教学目的:了解常用低压电器的结构和工作原理熟练掌握低压电器的型号、图形符号和文字符号学会正确选择和合理使用低压电器。教学重点:低压电器的型号、图形符号和文字符号教学难点:低压电器的选择和合理使用学时数:学时§低压电器基本知识一、低压电器的分类•按用途和控制对象不同()配电电器()控制电器•按操作方式不同()自动电器()手动电器•按工作原理电磁式电器非电量控制电器二、低压电器的作用()控制作用:()保护作用:()测量作用:()调节作用:()指示作用:()转换作用:三、低压电器的基本结构电磁式低压电器大都有两个主要组成部分,即:感测部分一一电磁机构和执行部分一一触头系统。电磁机构直流电磁铁和交流电磁铁触头系统灭弧装置电动力灭弧磁吹灭弧金属栅片灭弧§主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。常用的主令电器有以下几种一、控制按钮短时接通或断开小电流电路的电器,不直接控制主电路的通断,而在控制电路中发出“指令”去控制接触器、继电器等电器,再由它们去控制主电路。二、行程开关行程开关又称位置开关或限位开关。作用与按钮相同,但其触点的动作不是靠手动操作,而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。三、接近开关接近式位置开关是一种非接触式的位置开关,简称接近开关。主要包括感应头、高频振荡器、放大器和外壳。四、万能转换开关万能转换开关是一种多档式,控制多回路的主令电器。§接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路,可远距离操作,配合继电器可以实现定时操作,联锁控制及各种定量控制和失压及欠压保护。一、接触器的结构及工作原理交流接触器的结构及工作原理电磁机构:触头系统:灭弧装置:其他部分:直流接触器的结构及工作原理直流接触器的结构与工作原理基本上与交流接触器相同,即由线圈、铁心、衔铁、触头、灭弧装置组成。二、接触器的主要技术参数及型号接触器的主要技术参数有:()额定电压()额定电流()吸引线圈额定电压()通断能力()电气寿命和机械寿命()额定操作频率(次)接触器的型号常见接触器有系列、和系列。§继电器继电器是根据一定的信号(如电流、电压、时间和速度等物理量)的变化来接通或分断小电流电路和电器的自动控制电器。一、电磁式继电器的结构及工作原理结构及工作原理继电特性二、电流继电器电...
