测绘工作流程汇总

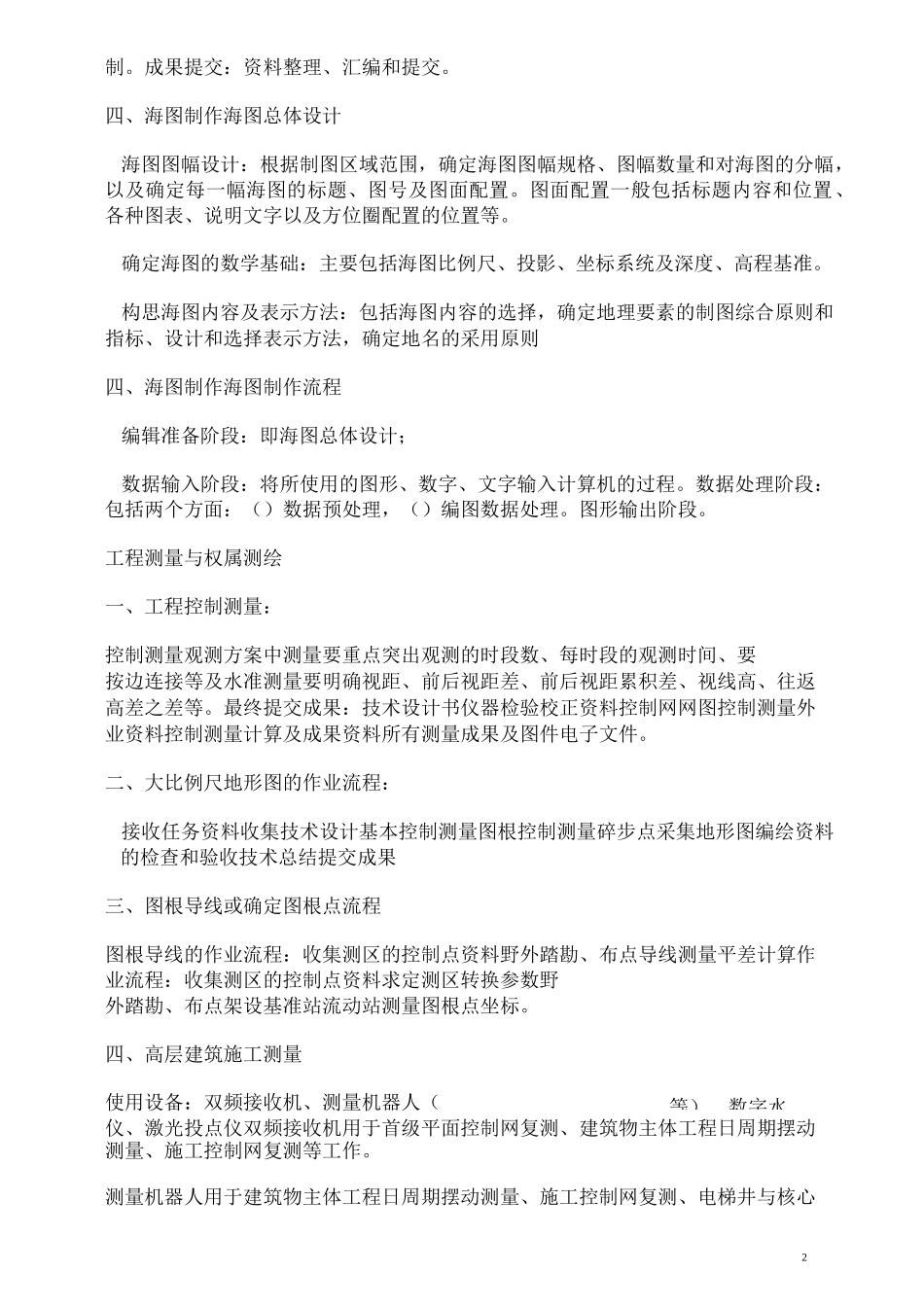

1测绘工作流程汇总QQQQQQQQQQQQ 测绘工作流程汇总大地测量与海洋测绘一、坐标转换：收集、整理转换区域内重合点成果（三维坐标）分析、选取用于计算坐标转换参数的重合点。确定坐标转换参数计算方法与坐标转换模型。转换前坐标形式的转换：采用四参数同一投影带的高斯平面坐标；采用七参数空间直角坐标。初步计算转换参数。分析转换残差，剔除粗差。重新计算参数并评估参数精度。转换二、似大地水准面计算流程完成高程异常控制点测量数据处理。完成高程异常控制点水准测量数据处理。计算高程异常。收集重力资料与数字高程模型资料，并按格网平均重力异常计算要求对数据经行整理。可采用地形均衡重力归算等方法完成重力点的重力归算与格网平均重力异常计算。根据不同情况选择适当的参考重力场模型，采用移去恢复技术，完成重力似大地水准面计算采用融合技术消除或消弱高程异常控制点与对应的重力似大地水准面的不符值，完成与国家高程系统一致的似大地水准面计算。三、水下地形测量基本实施过程准备工作：包括资料收集、设备监测和调试、测线设计、多波束校准、动吃水的测定等。测量过程：包括水深测量、潮汐测量、声速测量等。数据处理：包括多波束数据处理、水深改正、质量控制、归位计算等。质量评估：利用主检比对等对水下地形测量成果进行质量评估。图形绘制：对测点平面坐标、水深进行转换，获得图形绘制要求的坐标系系统和垂直基准下的成果，用于水下地形图绘制；根据比例尺设计图幅、进行水下地形图绘2等）、数字水制。成果提交：资料整理、汇编和提交。四、海图制作海图总体设计海图图幅设计：根据制图区域范围，确定海图图幅规格、图幅数量和对海图的分幅，以及确定每一幅海图的标题、图号及图面配置。图面配置一般包括标题内容和位置、各种图表、说明文字以及方位圈配置的位置等。确定海图的数学基础：主要包括海图比例尺、投影、坐标系统及深度、高程基准。构思海图内容及表示方法：包括海图内容的选择，确定地理要素的制图综合原则和指标、设计和选择表示方法，确定地名的采用原则四、海图制作海图制作流程编辑准备阶段：即海图总体设计；数据输入阶段：将所使用的图形、数字、文字输入计算机的过程。数据处理阶段：包括两个方面：（）数据预处理，（）编图数据处理。图形输出阶段。工程测量与权属测绘一、工程控制测量：控制测量观测方案中测量要重点突出观测的时段数、每时段的观测时间、要按边连接等及水准测量要明确视距、前后视...
