(整理)桥墩盖梁施工方案

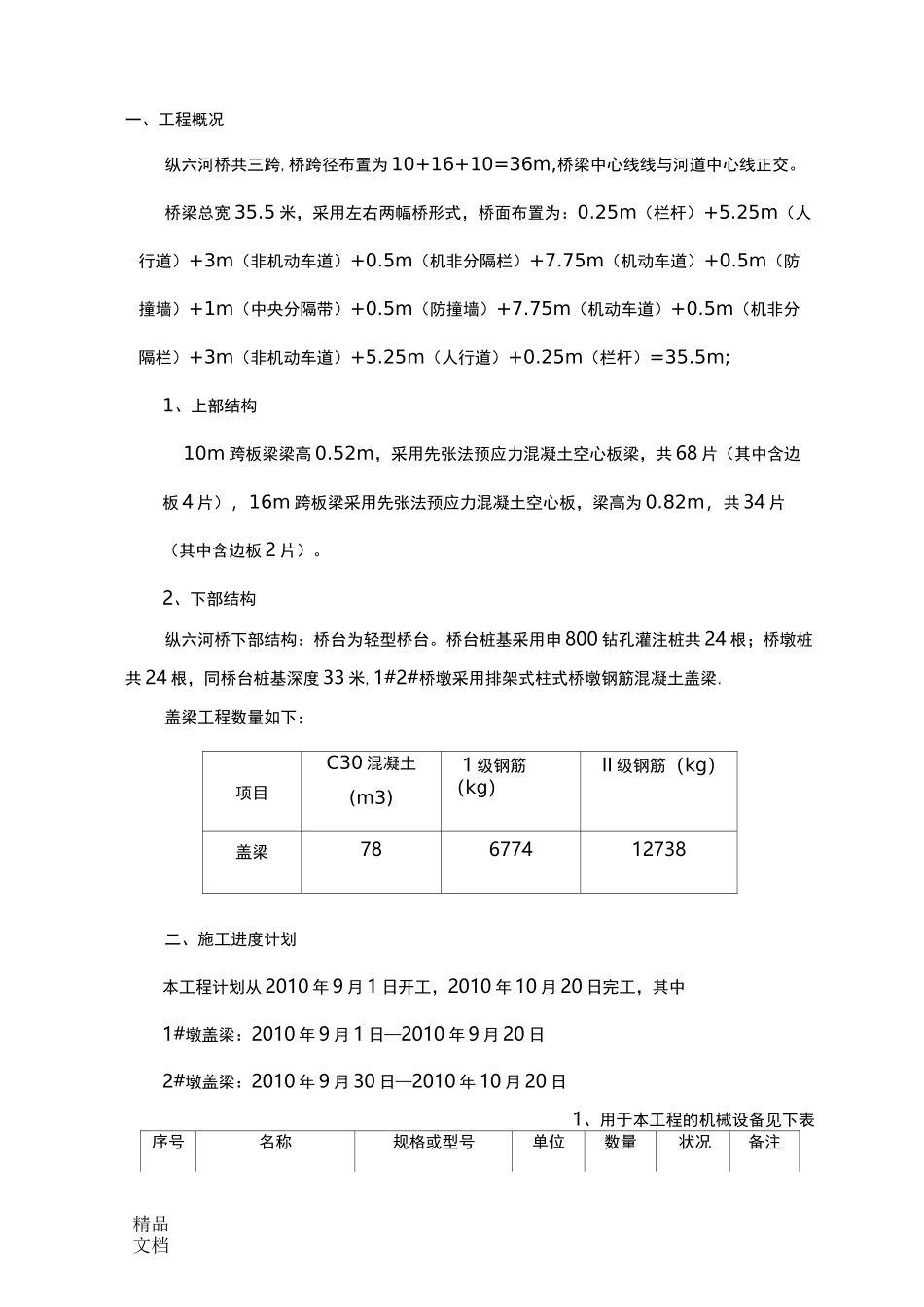

精品文档一、工程概况纵六河桥共三跨,桥跨径布置为 10+16+10=36m,桥梁中心线线与河道中心线正交。桥梁总宽 35.5 米，采用左右两幅桥形式，桥面布置为：0.25m（栏杆）+5.25m（人行道）+3m（非机动车道）+0.5m（机非分隔栏）+7.75m（机动车道）+0.5m（防撞墙）+1m（中央分隔带）+0.5m（防撞墙）+7.75m（机动车道）+0.5m（机非分隔栏）+3m（非机动车道）+5.25m（人行道）+0.25m（栏杆）=35.5m;1、上部结构10m 跨板梁梁高 0.52m，采用先张法预应力混凝土空心板梁，共 68 片（其中含边板 4 片），16m 跨板梁采用先张法预应力混凝土空心板，梁高为 0.82m，共 34 片（其中含边板 2 片）。2、下部结构纵六河桥下部结构：桥台为轻型桥台。桥台桩基采用申 800 钻孔灌注桩共 24 根；桥墩桩共 24 根，同桥台桩基深度 33 米,1#2#桥墩采用排架式柱式桥墩钢筋混凝土盖梁.盖梁工程数量如下：项目C30 混凝土(m3)1 级钢筋（kg）II 级钢筋（kg）盖梁78677412738二、施工进度计划本工程计划从 2010 年 9 月 1 日开工，2010 年 10 月 20 日完工，其中1#墩盖梁：2010 年 9 月 1 日—2010 年 9 月 20 日2#墩盖梁：2010 年 9 月 30 日—2010 年 10 月 20 日1、用于本工程的机械设备见下表序号名称规格或型号单位数量状况备注精品文档1砼拌和站50m3/h套1良好2水泥砼运输车6m3台4良好3吊车25T套1良好4发电机50KW台1良好5钢筋切割机台1良好6钢筋焊接机台1良好7盖梁底模套2良好8盖梁侧模套1良好9振捣棒台4良好三、施工方案1、施工流程（1）、施工准备将墩柱顶混凝土浮浆全部凿除,至裸露新鲜骨料为止,并用清水冲刷干净,以保证墩柱与盖梁混凝土结合面良好。（2）、施工放样测量人员将盖梁轴线放出后,施工人员根据盖梁轴线和盖梁标高安装底模,并调整盖梁底模达到设计标高。（3）、底模安装底模安装应在跨中预留 5〜8mm 的上拱度,按抛物线布置，以消除由于承重工字梁受荷载作用而引起下绕曲,盖梁底模标高安装施工误差不大于 5mm,轴线偏位不大于 10mm,模板接缝间垫约 3mm 厚的橡胶条或粘胶带，防止接缝露浆造成混凝土麻面,模板安装后均匀涂刷脱模剂。（4）、安装盖梁钢筋盖梁骨架钢筋可先在钢筋蓬加工成骨架,然后吊到盖梁底模上绑扎成型,钢筋保护层误差不大于 5mm。（5）、安装侧模安装前,应均匀涂刷脱模剂,侧模与端模\侧模与底模之间要保证接缝严精品文档密,以保证不漏浆,模板各部位支撑牢固，模板上口横向设置拉...
