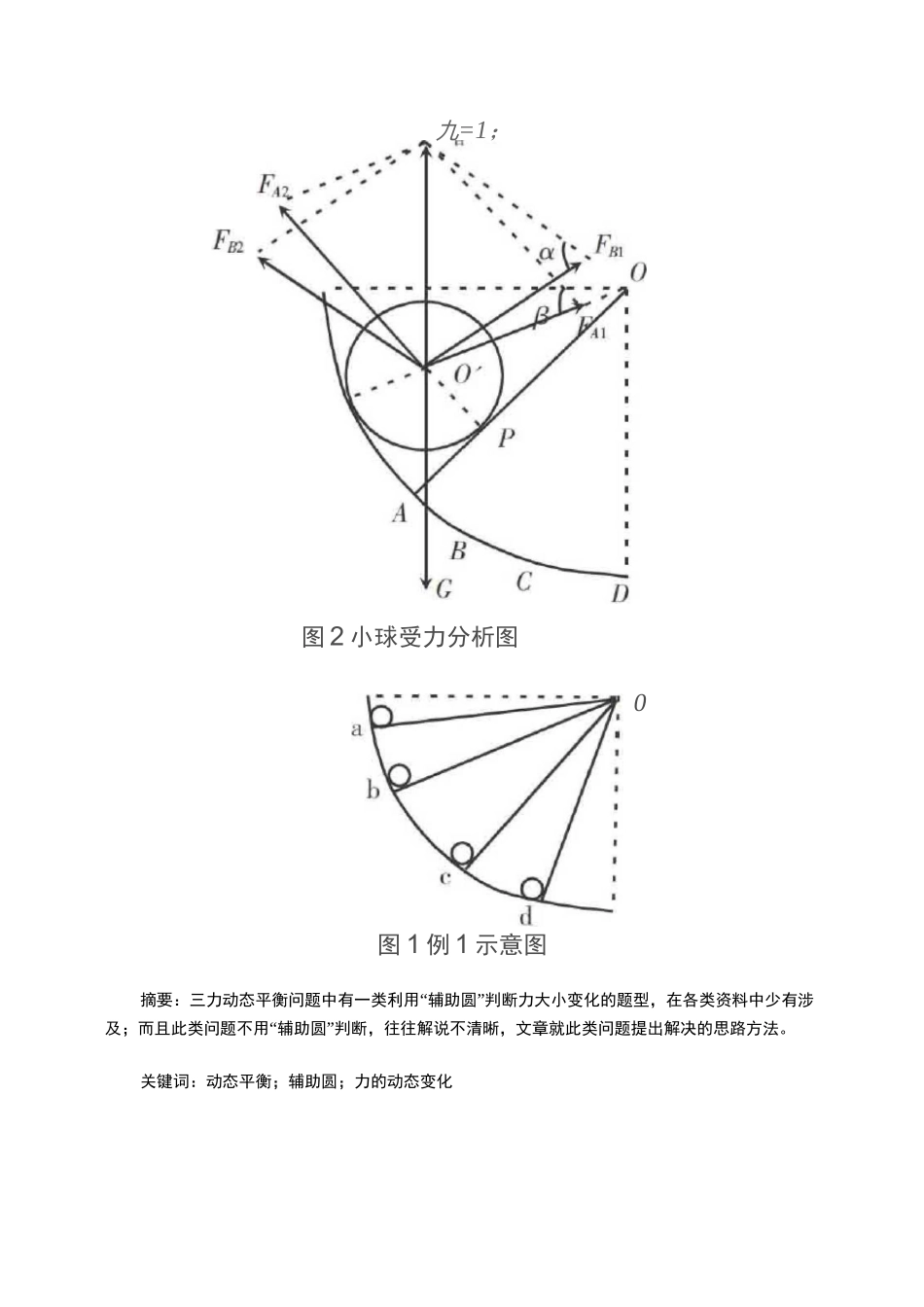

利用“辅助圆"巧解一类动态平衡问题作者:来源:《物理教学探讨》2016 年第 12 期图 6C 点位置范围示意图图 7C 点运动分析图 4 矩形框旋转示意图图 3 运动过程中力变化分析图图 1 例 1 示意图摘要:三力动态平衡问题中有一类利用“辅助圆”判断力大小变化的题型,在各类资料中少有涉及;而且此类问题不用“辅助圆”判断,往往解说不清晰,文章就此类问题提出解决的思路方法。关键词:动态平衡;辅助圆;力的动态变化九=1;图 2 小球受力分析图0中图分类号:G633.7 文献标识码:A 文章编号:1003-6148(2016)12-0046-2三力动态平衡分析是中学物理中常见的问题,一般采用力合成后的矢量三角形来分析,常用到相似三角形或者点线间的距离关系来判断力大小的变化。其中,有一类问题可利用“辅助圆”来清晰判断力的动态变化,此法在解题中常常被忽视。下面举例来说明:例 1 如图 1 所示,圆弧形货架上摆着 4 个完全相同的光滑小球,O 为圆心。则对圆弧面的压力最小的是()A.a 球 B.b 球C.c 球 D.d 球书后参考答案:A 选项。解析小球对圆弧面的压力大小等于球的重力沿斜面向下的分力 mgsinO,0 为斜面与竖直面的夹角。显然 a 球对圆弧面的压力最小。选项 A 是正确的答案,但真如解析所说:“小球对圆弧面的压力大小等于球的重力沿斜面向下的分力 mgsinO”吗?把图中小球放大后,分析受力如图 2 所示。其中,FA1 和 FA2 对应挡板在 A 点时圆弧面和挡板对球的支持力,从图中可以看出,FA1 和 FA2 并不是互相垂直的。显然,参考答案中的解析是错误的。有什么办法解决此类问题呢?现取挡板在图中 A、B 两点时分析受力,并把FA1 和 FA2、FB1 和 FB2 各自独立合成后再来分析。如图 2 所示,FB1 和 FB2 对应挡板在 B 点时圆弧面和挡板对球的支持力。在图中 ZFA2O'FA1与 ZFB2O'FB1 是相等的,即图中 a、卩角是相等的,故四点 F、O'、FA1、FB1 共圆。去掉图中其他线条,作出四点所在圆如图 3 所示。注意挡板最低能够摆放到竖直位置,即挡板对球的支持力 F2 不能转到水平位置。由图 3 可知,当挡板逆时针转动时,点 O'在圆周沿 FA1 向 FB1 方向移动,其中圆弧对球的支持力不能指向四点确定的圆的直径方向,故圆弧对球的支持力不断增大,挡板对球的支持力不断减小。练习:如图 4 所示,置于地面的矩形框架中用两细绳拴住质量为 m 的小球,绳 B 水平。设绳 A、B 对球的拉力大...
