继电保护装置调试作业指导书

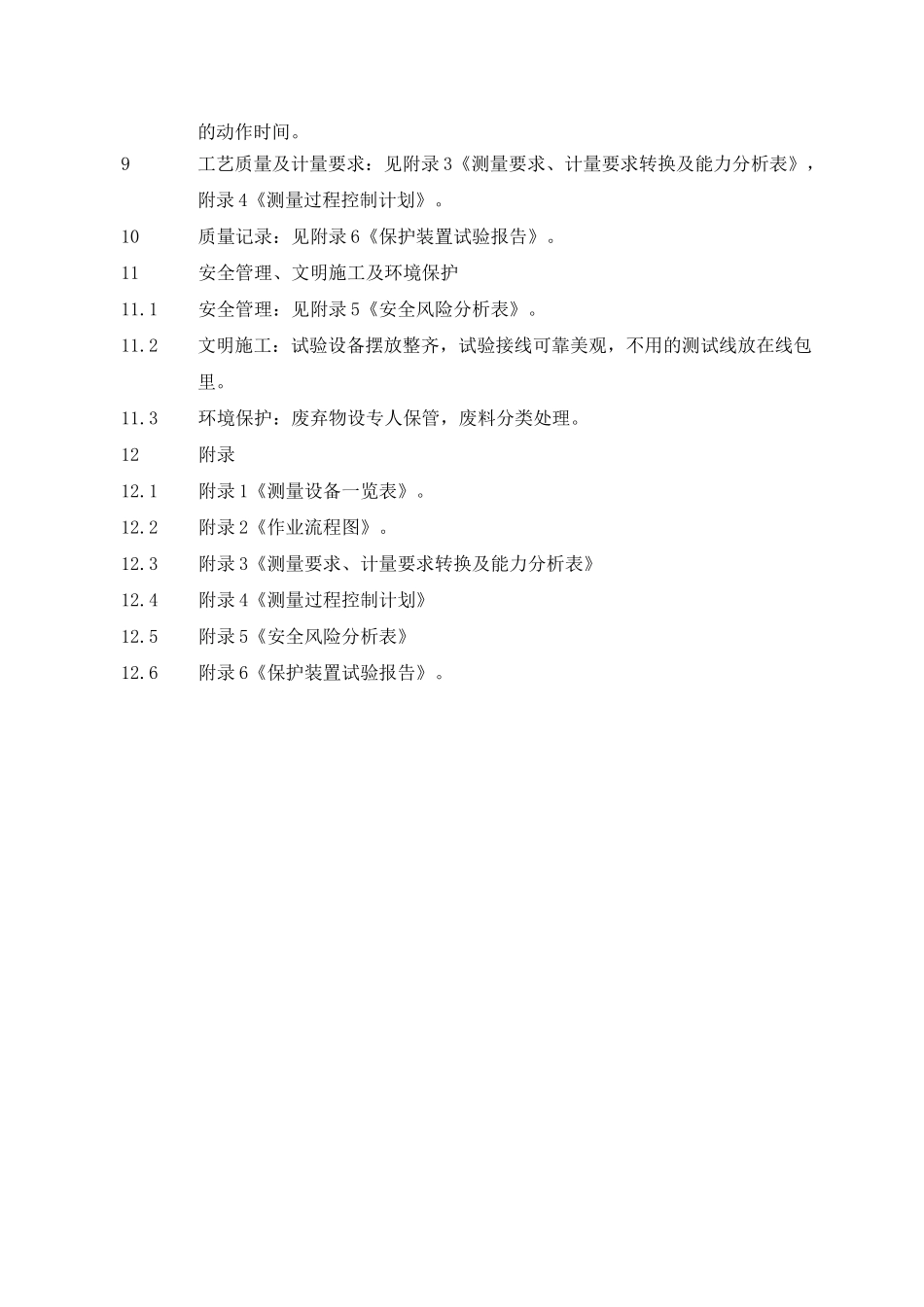

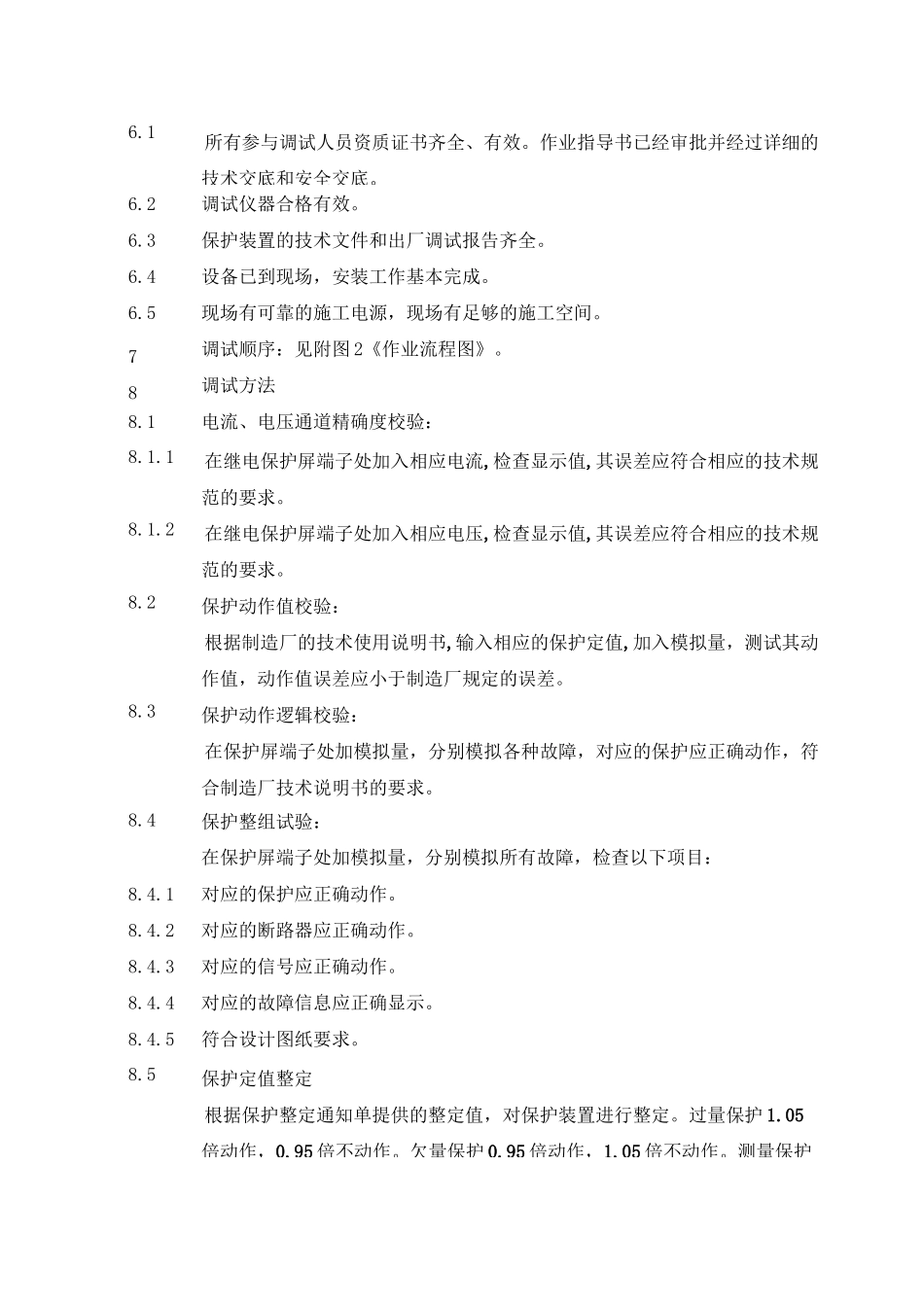

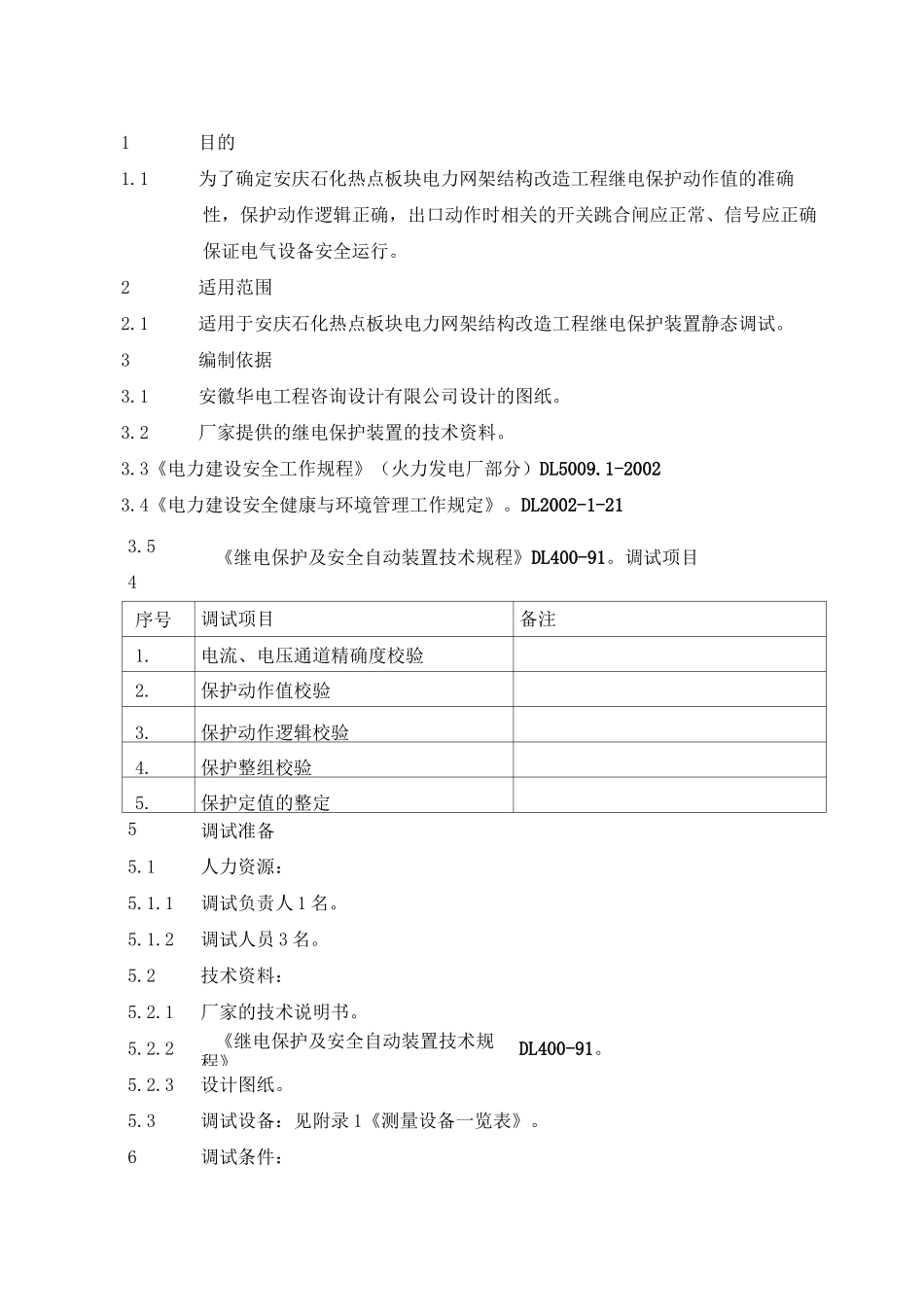

1目的1.1为了确定安庆石化热点板块电力网架结构改造工程继电保护动作值的准确性，保护动作逻辑正确，出口动作时相关的开关跳合闸应正常、信号应正确保证电气设备安全运行。2适用范围2.1适用于安庆石化热点板块电力网架结构改造工程继电保护装置静态调试。3编制依据3.1安徽华电工程咨询设计有限公司设计的图纸。3.2厂家提供的继电保护装置的技术资料。3.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20023.4《电力建设安全健康与环境管理工作规定》。DL2002-1-213.54《继电保护及安全自动装置技术规程》DL400-91。调试项目序号调试项目备注1.电流、电压通道精确度校验2.保护动作值校验3.保护动作逻辑校验4.保护整组校验5.保护定值的整定5调试准备5.1人力资源：5.1.1调试负责人 1 名。5.1.2调试人员 3 名。5.2技术资料：5.2.1厂家的技术说明书。5.2.2《继电保护及安全自动装置技术规程》DL400-91。5.2.3设计图纸。5.3调试设备：见附录 1《测量设备一览表》。6调试条件：6.1所有参与调试人员资质证书齐全、有效。作业指导书已经审批并经过详细的技术交底和安全交底。6.2调试仪器合格有效。6.3保护装置的技术文件和出厂调试报告齐全。6.4设备已到现场，安装工作基本完成。6.5现场有可靠的施工电源，现场有足够的施工空间。7调试顺序：见附图 2《作业流程图》。8调试方法8.1电流、电压通道精确度校验：8.1.1在继电保护屏端子处加入相应电流,检查显示值,其误差应符合相应的技术规范的要求。8.1.2在继电保护屏端子处加入相应电压,检查显示值,其误差应符合相应的技术规范的要求。8.2保护动作值校验：根据制造厂的技术使用说明书,输入相应的保护定值,加入模拟量，测试其动作值，动作值误差应小于制造厂规定的误差。8.3保护动作逻辑校验：在保护屏端子处加模拟量，分别模拟各种故障，对应的保护应正确动作，符合制造厂技术说明书的要求。8.4保护整组试验：在保护屏端子处加模拟量，分别模拟所有故障，检查以下项目：8.4.1对应的保护应正确动作。8.4.2对应的断路器应正确动作。8.4.3对应的信号应正确动作。8.4.4对应的故障信息应正确显示。8.4.5符合设计图纸要求。8.5保护定值整定根据保护整定通知单提供的整定值，对保护装置进行整定。过量保护 1.05倍动作，0.95 倍不动作。欠量保护 0.95 倍动作，1.05 倍不动作。测量保护的动作时间。9工艺质量及计量要求：见附录 3《测量要求、计量要求转换及能力分析表》，附录 4《测量过程控制计划...
