河南理工大学教学模型厂通风模型

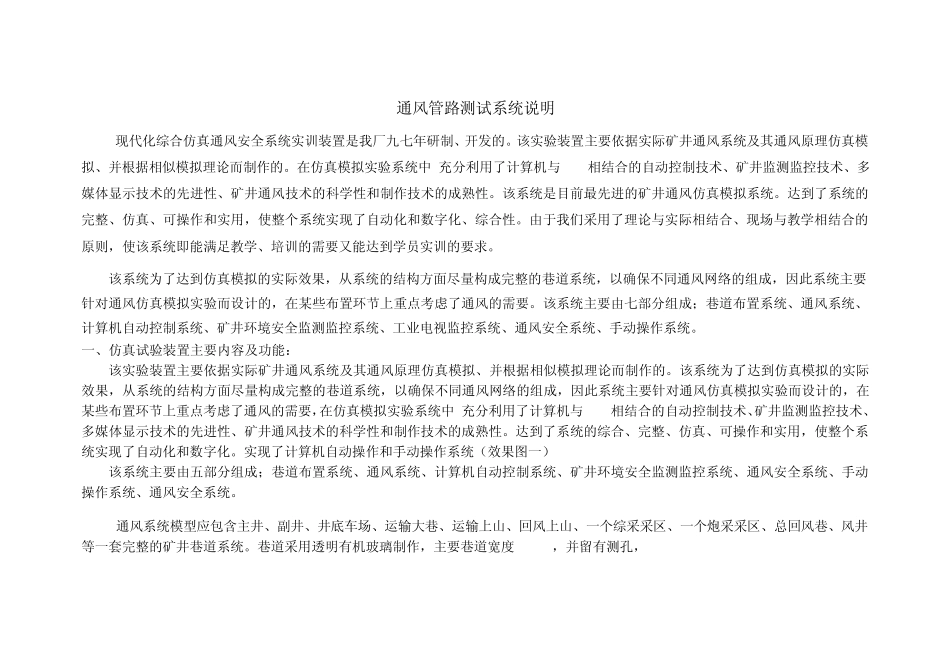

通风管路测试系统说明 现代化综合仿真通风安全系统实训装置是我厂九七年研制、开发的。该实验装置主要依据实际矿井通风系统及其通风原理仿真模拟、并根据相似模拟理论而制作的。在仿真模拟实验系统中,充分利用了计算机与 PLC相结合的自动控制技术、矿井监测监控技术、多媒体显示技术的先进性、矿井通风技术的科学性和制作技术的成熟性。该系统是目前最先进的矿井通风仿真模拟系统。达到了系统的完整、仿真、可操作和实用，使整个系统实现了自动化和数字化、综合性。由于我们采用了理论与实际相结合、现场与教学相结合的原则，使该系统即能满足教学、培训的需要又能达到学员实训的要求。 该系统为了达到仿真模拟的实际效果，从系统的结构方面尽量构成完整的巷道系统，以确保不同通风网络的组成，因此系统主要针对通风仿真模拟实验而设计的，在某些布置环节上重点考虑了通风的需要。该系统主要由七部分组成；巷道布置系统、通风系统、计算机自动控制系统、矿井环境安全监测监控系统、工业电视监控系统、通风安全系统、手动操作系统。 一、仿真试验装置主要内容及功能： 该实验装置主要依据实际矿井通风系统及其通风原理仿真模拟、并根据相似模拟理论而制作的。该系统为了达到仿真模拟的实际效果，从系统的结构方面尽量构成完整的巷道系统，以确保不同通风网络的组成，因此系统主要针对通风仿真模拟实验而设计的，在某些布置环节上重点考虑了通风的需要，在仿真模拟实验系统中,充分利用了计算机与 PLC相结合的自动控制技术、矿井监测监控技术、多媒体显示技术的先进性、矿井通风技术的科学性和制作技术的成熟性。达到了系统的综合、完整、仿真、可操作和实用，使整个系统实现了自动化和数字化。实现了计算机自动操作和手动操作系统（效果图一） 该系统主要由五部分组成；巷道布置系统、通风系统、计算机自动控制系统、矿井环境安全监测监控系统、通风安全系统、手动操作系统、通风安全系统。 通风系统模型应包含主井、副井、井底车场、运输大巷、运输上山、回风上山、一个综采采区、一个炮采采区、总回风巷、风井等一套完整的矿井巷道系统。巷道采用透明有机玻璃制作，主要巷道宽度 200mm，并留有测孔， 功能：可模拟矿井通风系统工作状态；可进行压力、风速、风量测定；可进行矿井通风系统阻力测定；可进行矿井反风演示；可实现巷道风速（风量）、温度、点压力实时监测,可进行矿井通风机性能测定。 二、仿真模拟系统的结构 该系统为了达...
