油封设计指南

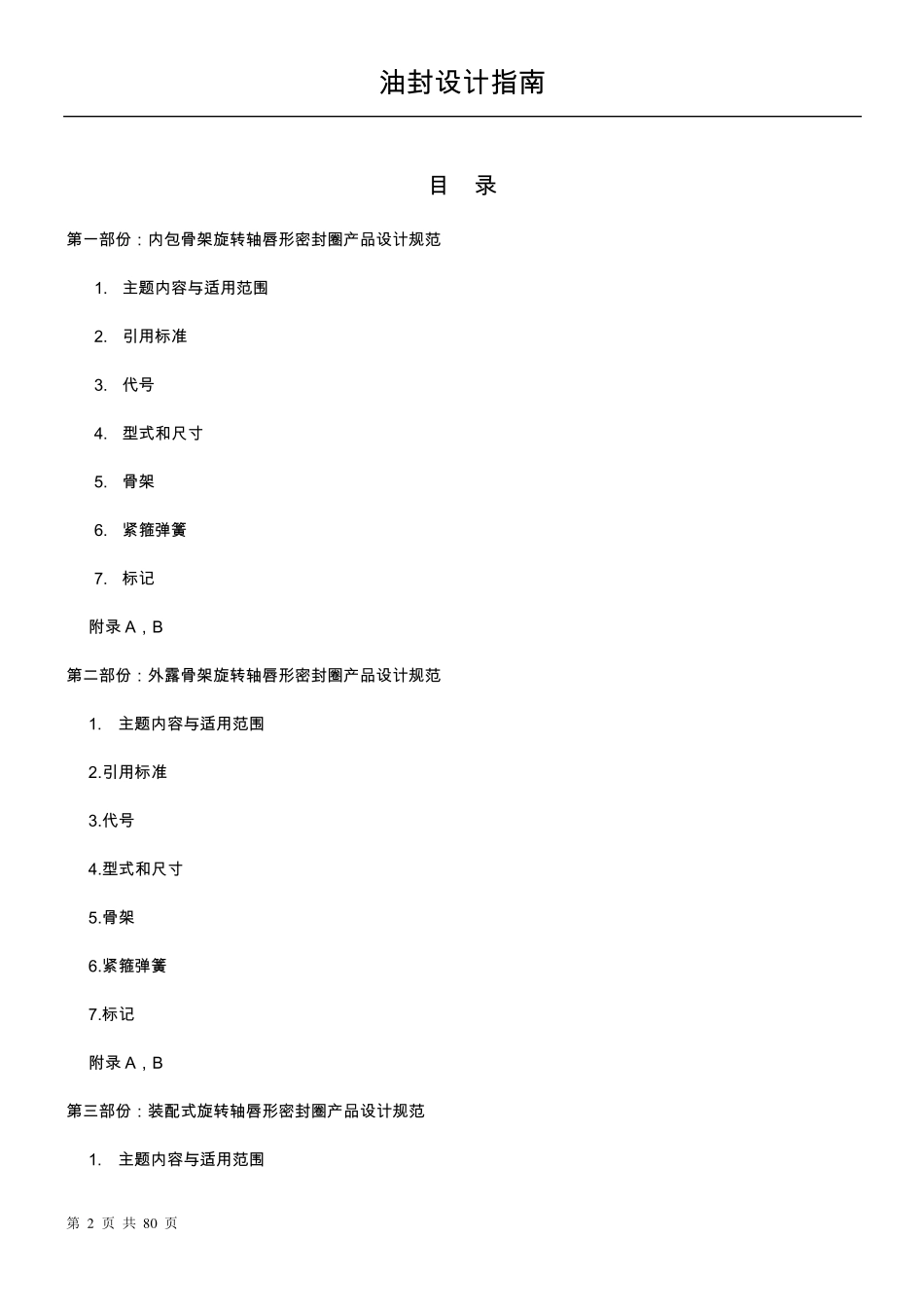

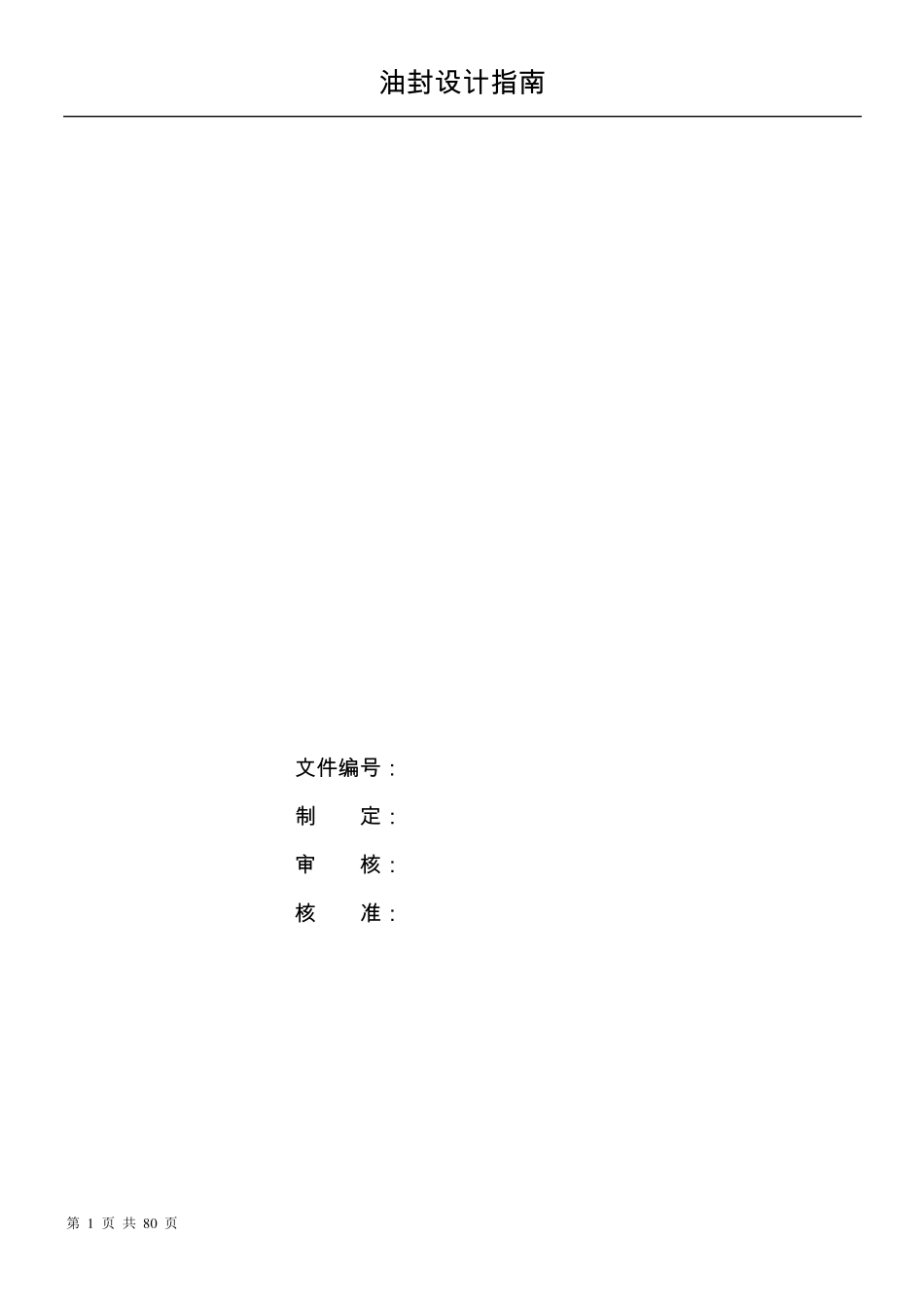

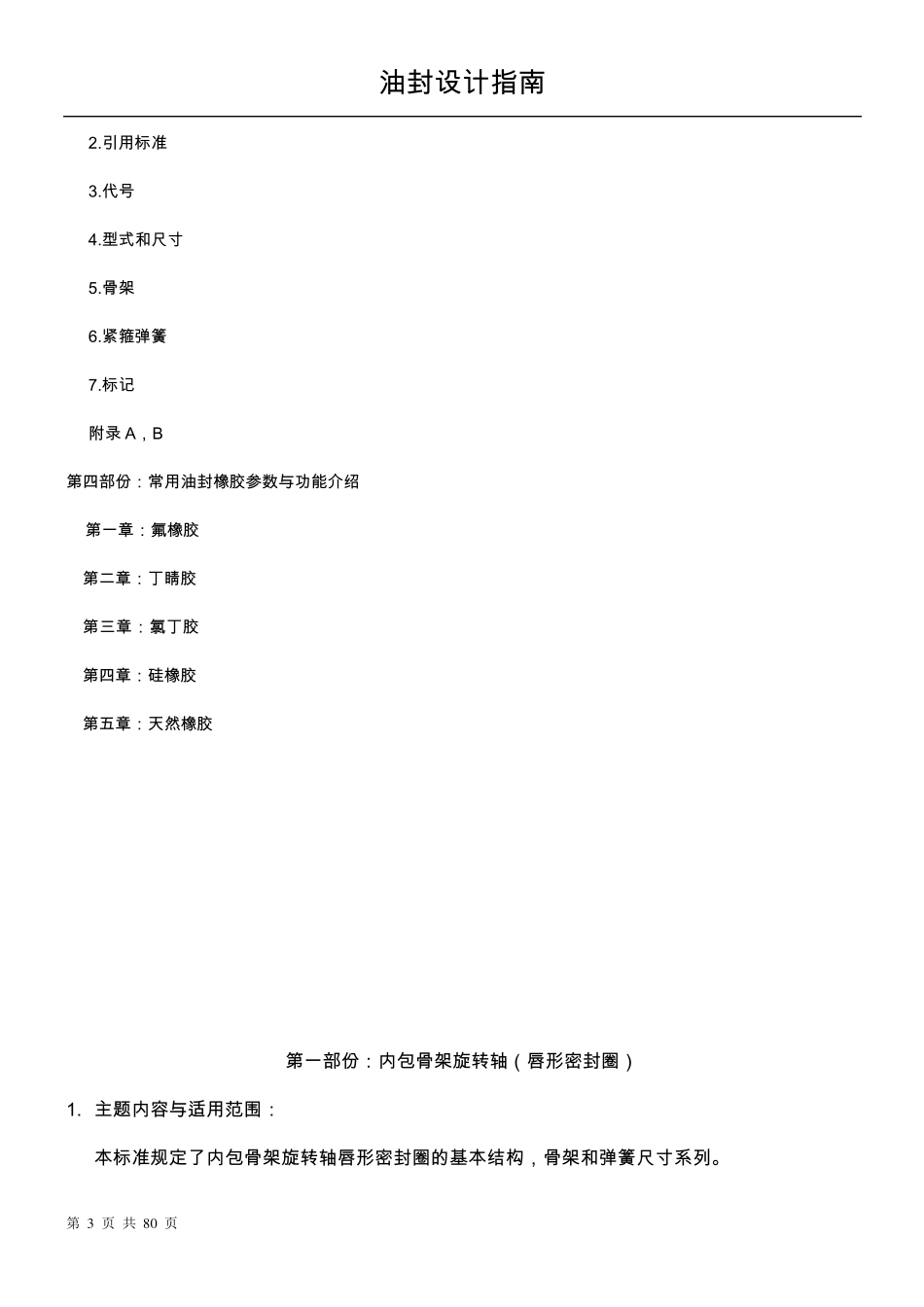

油 封 设 计 指 南 第 1 页 共 8 0 页 文 件 编 号 ： 制 定 ： 审 核 ： 核 准 ： 油 封 设 计 指 南 第 2 页 共 8 0 页 目 录 第 一 部 份 ： 内 包 骨 架 旋 转 轴 唇 形 密 封 圈 产 品 设 计 规 范 1. 主 题 内 容 与 适 用 范 围 2. 引 用 标 准 3. 代 号 4. 型 式 和 尺 寸 5. 骨 架 6. 紧 箍 弹 簧 7. 标 记 附 录 A， B 第 二 部 份 ： 外 露 骨 架 旋 转 轴 唇 形 密 封 圈 产 品 设 计 规 范 1. 主 题 内 容 与 适 用 范 围 2.引 用 标 准 3.代 号 4.型 式 和 尺 寸 5.骨 架 6.紧 箍 弹 簧 7.标 记 附 录 A， B 第 三 部 份 ： 装 配 式 旋 转 轴 唇 形 密 封 圈 产 品 设 计 规 范 1. 主 题 内 容 与 适 用 范 围 油 封 设 计 指 南 第 3 页 共 8 0 页 2.引 用 标 准 3.代 号 4.型 式 和 尺 寸 5.骨 架 6.紧 箍 弹 簧 7.标 记 附 录 A， B 第 四 部 份 ： 常 用 油 封 橡 胶 参 数 与 功 能 介 绍 第 一 章 ： 氟 橡 胶 第 二 章 ： 丁 睛 胶 第 三 章 ： 氯 丁 胶 第 四 章 ： 硅 橡 胶 第 五 章 ： 天 然 橡 胶 第 一 部 份 ： 内 包 骨 架 旋 转 轴 （ 唇 形 密 封 圈 ） 1. 主 题 内 容 与 适 用 范 围 ： 本 标 准 规 定 了 内 包 骨 架 旋 转 轴 唇 形 密 封 圈 的 基 本 结 构 ， 骨 架 和 弹 簧 尺 寸 系 列 。 油封设计指南 第 4 页 共 8 0 页 本标准适用于安装在设备中的旋转轴端，在压差不超过 0.03MPa 的条件下，对流体和润滑脂起密封作用的内包骨架旋转轴唇形密封圈。 2. 引用标准： GB 5719-87 橡胶密封制品术语 GB 9877.1-88 旋转轴唇形密封圈结构尺寸系列标准 3．代号： d1---轴的基本直径（密封圈基本内径） D---密封圈外径基本直径 b---密封圈基本宽度 δ---圆度公差 i---唇口过盈量 i1---副唇口过盈量 h---唇宽 h1---唇口宽 h2---唇冠宽 h3---副唇宽 α---前唇角 β---后唇角 α1---副唇前角 β1---副唇后角 θ1---副唇外角 θ2---倒 角 油封设计指南 第 5 页 共 8 0 页 l1---倒角宽度 θ3---...
