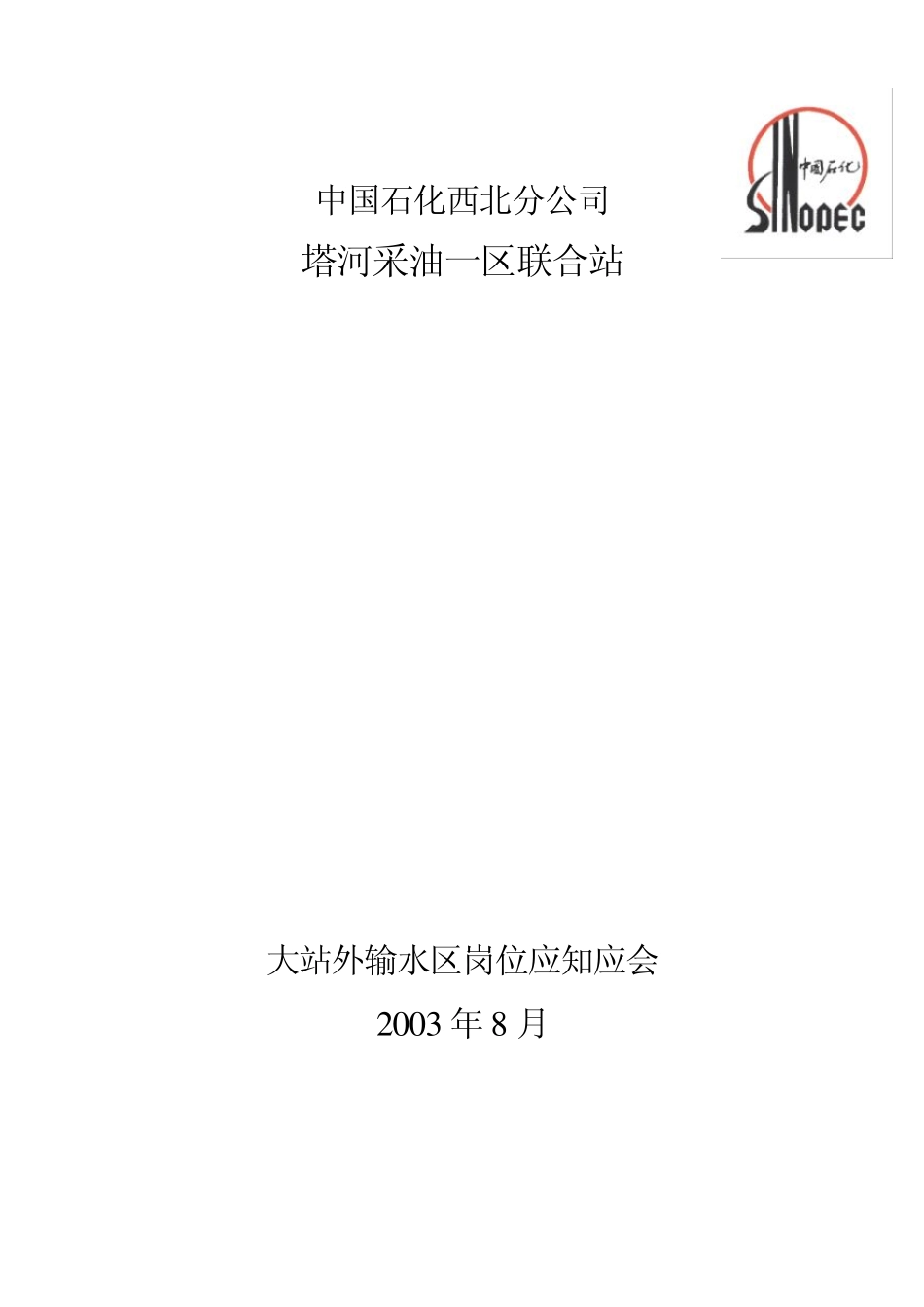

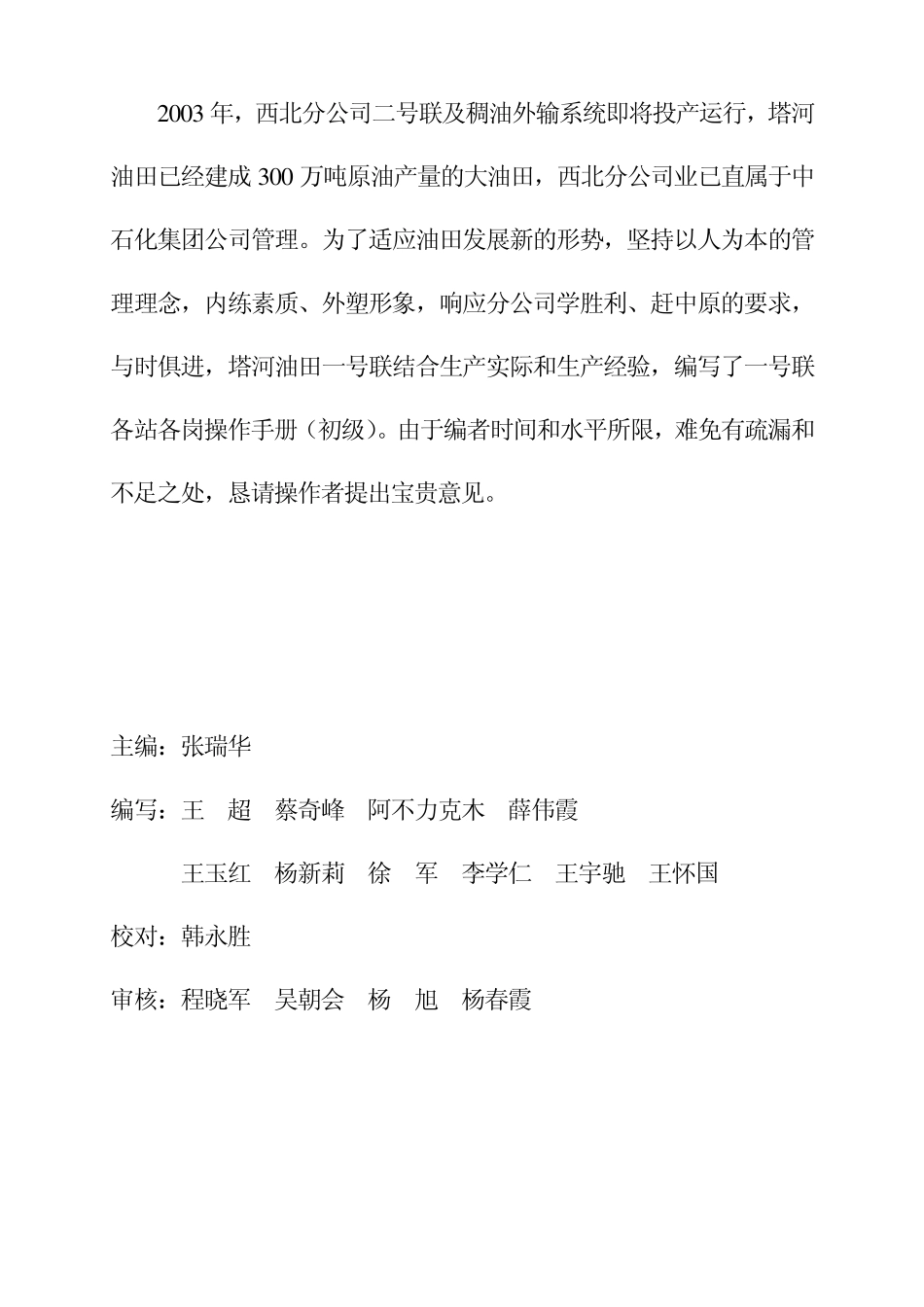

中国石化西北分公司 塔河采油一区联合站 大站外输水区岗位应知应会 2 0 0 3 年 8 月 2 0 0 3 年,西北分公司二号联及稠油外输系统即将投产运行,塔河油田已经建成3 0 0 万吨原油产量的大油田,西北分公司业已直属于中石化集团公司管理。为了适应油田发展新的形势,坚持以人为本的管理理念,内练素质、外塑形象,响应分公司学胜利、赶中原的要求,与时俱进,塔河油田一号联结合生产实际和生产经验,编写了一号联各站各岗操作手册(初级)。由于编者时间和水平所限,难免有疏漏和不足之处,恳请操作者提出宝贵意见。 主编:张瑞华 编写:王 超 蔡奇峰 阿不力克木 薛伟霞 王玉红 杨新莉 徐 军 李学仁 王宇驰 王怀国 校对:韩永胜 审核:程晓军 吴朝会 杨 旭 杨春霞 目 录 第一章 一号联合站简介 (1 ) 一、流程图 (2 ) 1 、 集输站原油混配流程 (2 ) 2 、 集输站热水循环系统 (3 ) 3 、 集输站伴生气处理流程 (4 ) 4 、 集输站供水系统 (5 ) 5 、 集输站中质油生产流程 (6 ) 6 、 集输站重质油处理流程 (7 ) 7 、 集输站污水流程 (8 ) 8 、 集输站1 5 0 万吨部分污油回收流程 (9 ) 9 、 集输站5 0 万吨部分污油回收流程 (1 0 ) 1 0 、 集输站消防流程 (1 1 ) 二、一号计转站机泵设备 (1 2 ) 三、塔河油田油气集输系统现状图 (1 3 ) 第二章 岗位基本技能 (1 4 ) 第三章 油气集输理论知识 (1 6 ) 第四章 电气仪表基础知识 (2 1 ) 一、电气基础知识 (2 1 ) 二、仪表基础知识 (2 4 ) 第五章 消防安全基础知识 (3 5 ) 一、安全基础知识 (3 5 ) 二、常见事故及现场急救方法 (3 7 ) 三、消防基础知识 (4 0 ) 一号联合站外输水区岗岗位应知应会 1 第一章 一号联合站简介 塔河联合站位于塔克拉玛干沙漠北部边缘,在塔里木河北侧约 15Km、沙漠公路西侧约 12Km处,行政归属于新疆维吾尔自治区轮台县,隶属于中国石化股份公司新星西北分公司。塔河采油一区联合站主要工程分两期建设一期工程始建于 1998年 5月,该工程含盖 50万吨集输站及塔河 1、2号计量接转站,附属建设有消防系统、加药系统、供热水系统、仪表风扫线等,同年11月 1日正式投产运行,各项工程均达到当年完成设计、当年完成建设、当年投产一次成功的目标,从此揭开了塔河油田...
