用1602液晶显示自定义字符

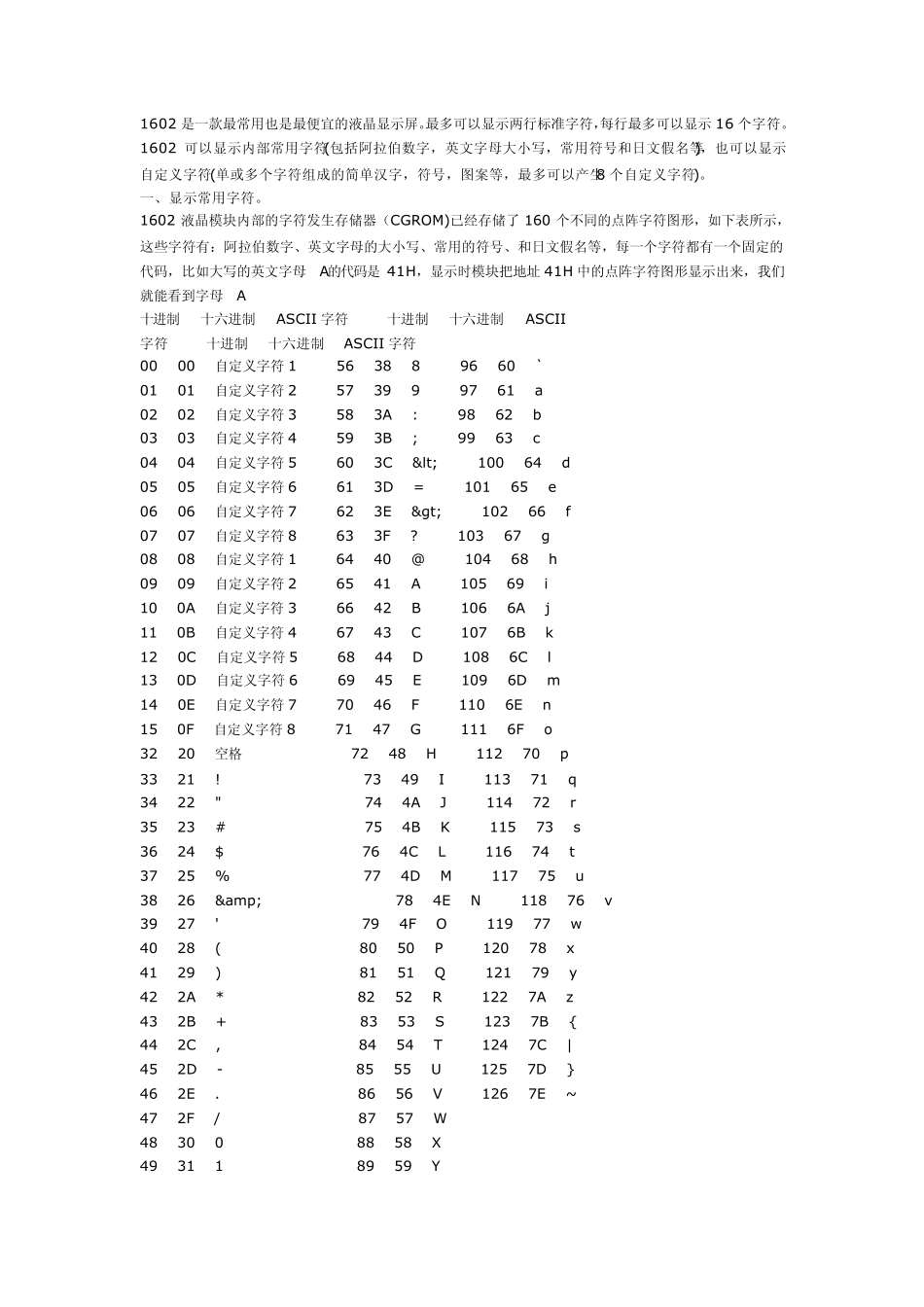

用1602液晶显示自定义字符_第1页
1/6

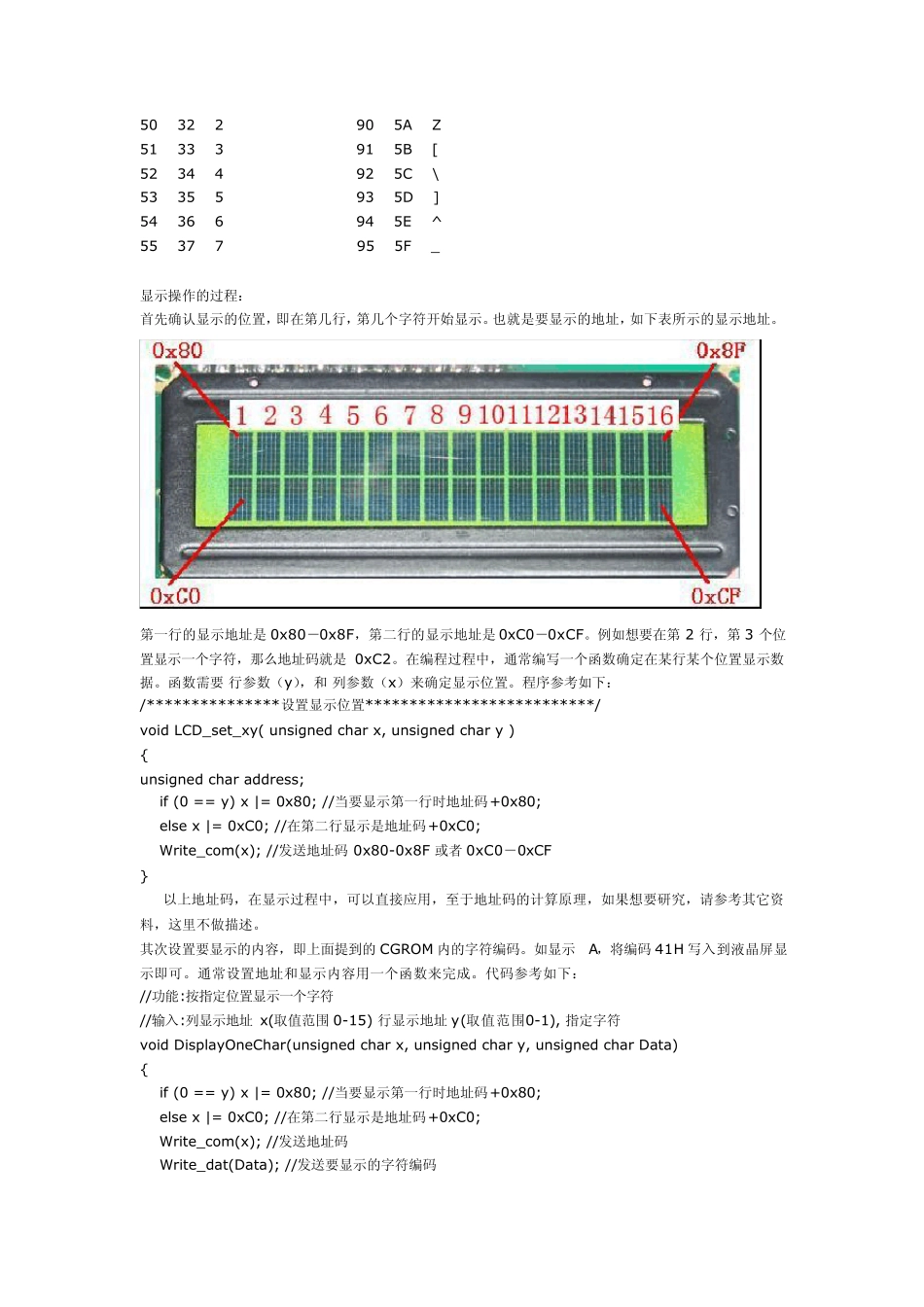

用1602液晶显示自定义字符_第2页
2/6

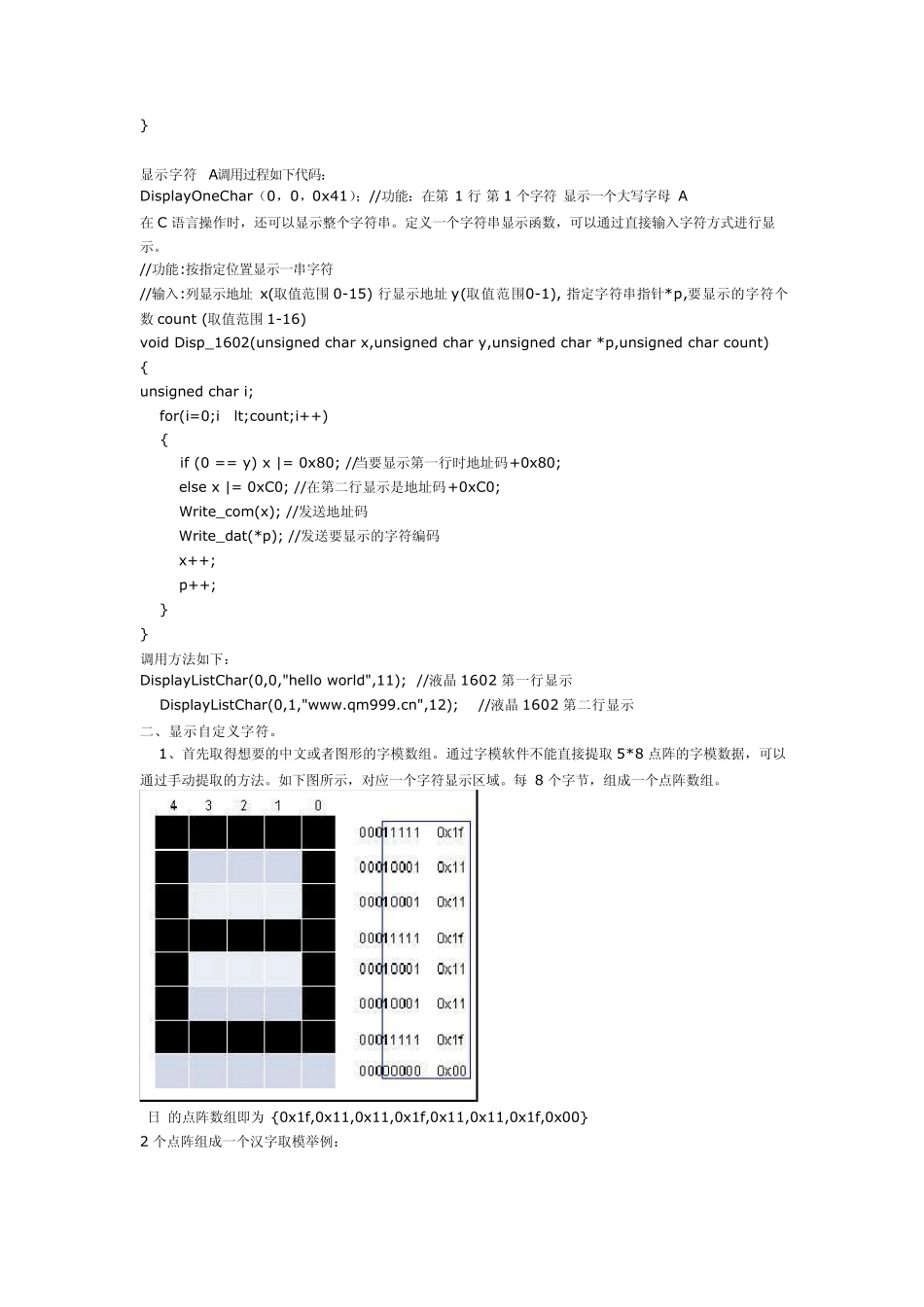

用1602液晶显示自定义字符_第3页
3/6
1602 是一款最常用也是最便宜的液晶显示屏。最多可以显示两行标准字符,每行最多可以显示16 个字符。 1602 可以显示内部常用字符(包括阿拉伯数字,英文字母大小写,常用符号和日文假名等),也可以显示自定义字符(单或多个字符组成的简单汉字,符号,图案等,最多可以产生8 个自定义字符)。 一、显示常用字符。 1602 液晶模块内部的字符发生存储器(CGROM)已经存储了 160 个不同的点阵字符图形,如下表所示,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是41H,显示时模块把地址 41H 中的点阵字符图形显示出来,我们就能看到字母“A” 十进制 十六进制 ASCII 字符 十进制 十六进制 ASCII 字符 十进制 十六进制 ASCII 字符 00 00 自定义字符1 56 38 8 96 60 ` 01 01 自定义字符2 57 39 9 97 61 a 02 02 自定义字符3 58 3A : 98 62 b 03 03 自定义字符4 59 3B ; 99 63 c 04 04 自定义字符5 60 3C < 100 64 d 05 05 自定义字符6 61 3D = 101 65 e 06 06 自定义字符7 62 3E > 102 66 f 07 07 自定义字符8 63 3F ? 103 67 g 08 08 自定义字符1 64 40 @ 104 68 h 09 09 自定义字符2 65 41 A 105 69 i 10 0A 自定义字符3 66 42 B 106 6A j 11 0B 自定义字符4 67 43 C 107 6B k 12 0C 自定义字符5 68 44 D 108 6C l 13 0D 自定义字符6 69 45 E 109 6D m 14 0E 自定义字符7 70 46 F 110 6E n 15 0F 自定义字符8 71 47 G 111 6F o 32 20 空格 72 48 H 112 70 p 33 21 ! 73 49 I 113 71 q 34 22 " 74 4A J 114 72 r 35 23 # 75 4B K 115 73 s 36 24 $ 76 4C L 116 74 t 37 25 % 77 4D M 117 75 u 38 26 & 78 4E N 118 76 v 39 27 ' 79 4F O 119 77 w 40 28 ( 80 50 P 120 78 x 41 29 ) 81 51 Q 121 79 y 42 2A * 82 52 R 122 7A z 43 2B + 83 53 S 123 7B { 44 2C , 84 54 T 124 7C | 45 2D - 85 55 U 125 7D } 46 2E . 86 56 V 126 7E ~ 47 2F / 87 57 W 48 30 0 88 58 X 49 31 1 89 59 Y 50 32 2 90 5A Z 51 33 3...
