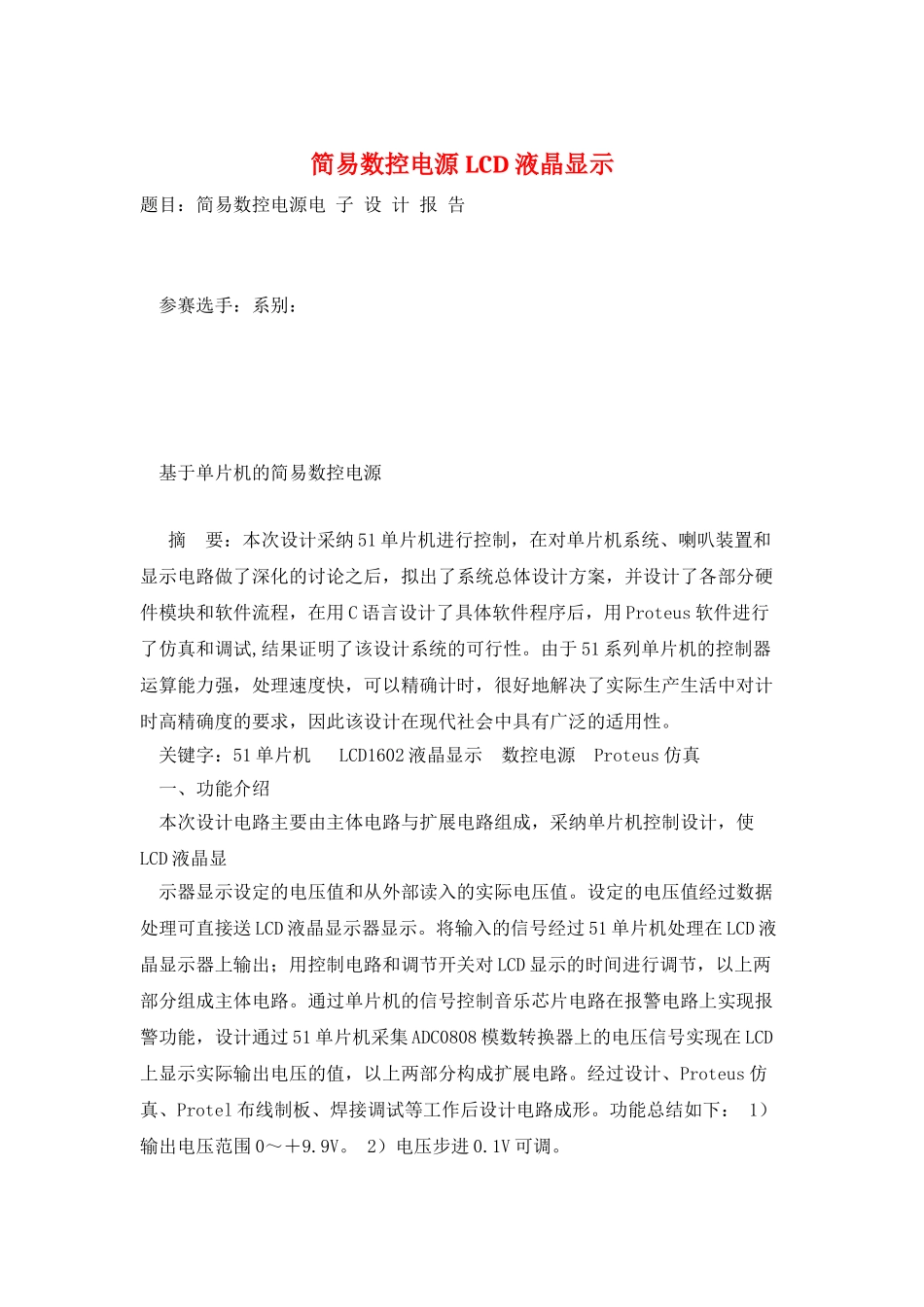

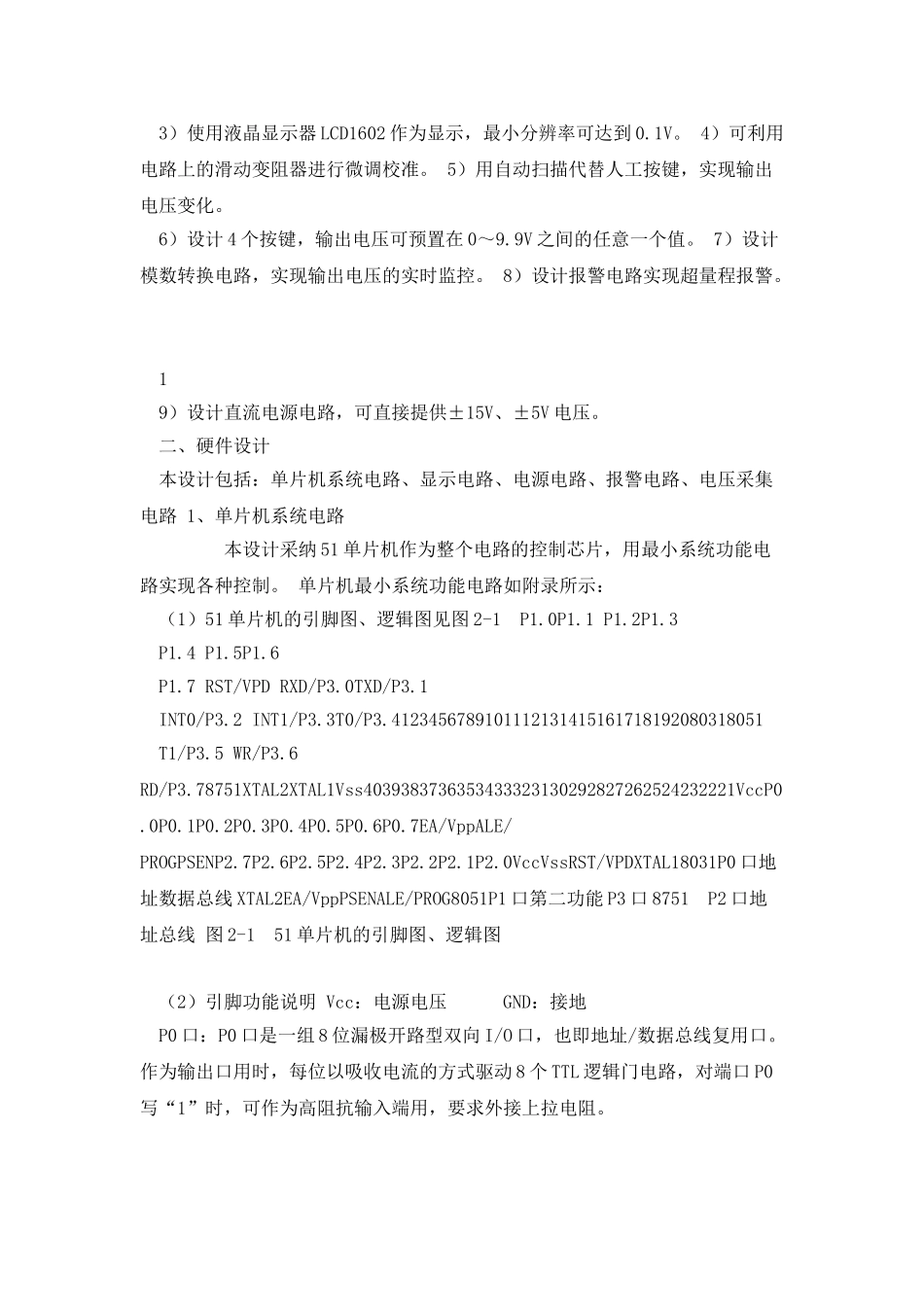

简易数控电源 LCD 液晶显示题目：简易数控电源电 子 设 计 报 告 参赛选手：系别： 基于单片机的简易数控电源 摘 要：本次设计采纳 51 单片机进行控制，在对单片机系统、喇叭装置和显示电路做了深化的讨论之后，拟出了系统总体设计方案，并设计了各部分硬件模块和软件流程，在用 C 语言设计了具体软件程序后，用 Proteus 软件进行了仿真和调试,结果证明了该设计系统的可行性。由于 51 系列单片机的控制器运算能力强，处理速度快，可以精确计时，很好地解决了实际生产生活中对计时高精确度的要求，因此该设计在现代社会中具有广泛的适用性。 关键字：51 单片机 LCD1602 液晶显示 数控电源 Proteus 仿真 一、功能介绍 本次设计电路主要由主体电路与扩展电路组成，采纳单片机控制设计，使LCD 液晶显 示器显示设定的电压值和从外部读入的实际电压值。设定的电压值经过数据处理可直接送 LCD 液晶显示器显示。将输入的信号经过 51 单片机处理在 LCD 液晶显示器上输出；用控制电路和调节开关对 LCD 显示的时间进行调节，以上两部分组成主体电路。通过单片机的信号控制音乐芯片电路在报警电路上实现报警功能，设计通过 51 单片机采集 ADC0808 模数转换器上的电压信号实现在 LCD上显示实际输出电压的值，以上两部分构成扩展电路。经过设计、Proteus 仿真、Protel 布线制板、焊接调试等工作后设计电路成形。功能总结如下： 1）输出电压范围 0～＋9.9V。 2）电压步进 0.1V 可调。 3）使用液晶显示器 LCD1602 作为显示，最小分辨率可达到 0.1V。 4）可利用电路上的滑动变阻器进行微调校准。 5）用自动扫描代替人工按键，实现输出电压变化。 6）设计 4 个按键，输出电压可预置在 0～9.9V 之间的任意一个值。 7）设计模数转换电路，实现输出电压的实时监控。 8）设计报警电路实现超量程报警。 1 9）设计直流电源电路，可直接提供±15V、±5V 电压。 二、硬件设计 本设计包括：单片机系统电路、显示电路、电源电路、报警电路、电压采集电路 1、单片机系统电路 本设计采纳 51 单片机作为整个电路的控制芯片，用最小系统功能电路实现各种控制。 单片机最小系统功能电路如附录所示： （1）51 单片机的引脚图、逻辑图见图 2-1 P1.0P1.1 P1.2P1.3 P1.4 P1.5P1.6 P1.7 RST/VPD RXD/P3.0TXD/P3.1 INT0/P3.2 INT1/P3.3T0/P3.4123456789101112131415161718192080318051 T1/P3.5 WR...
