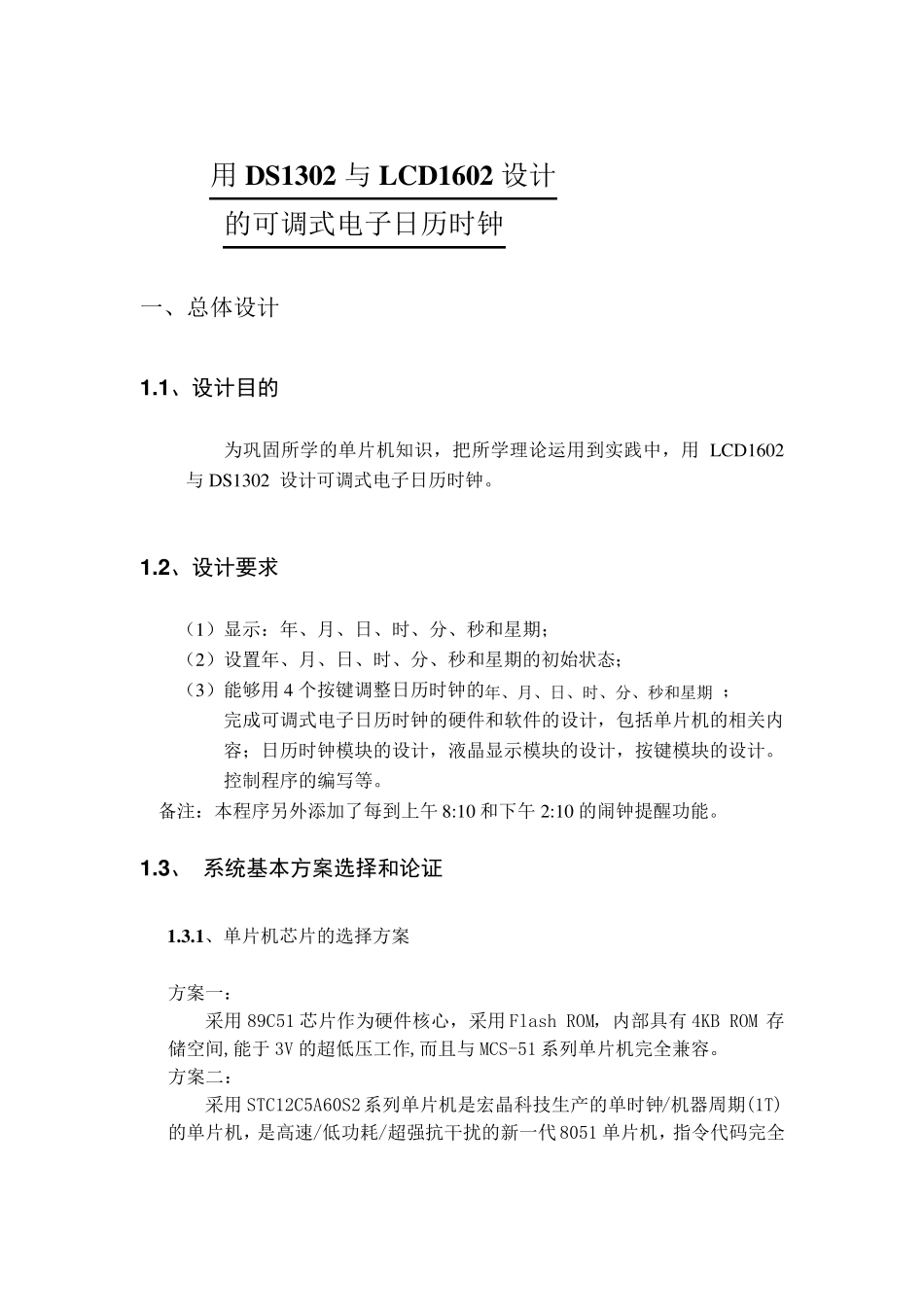

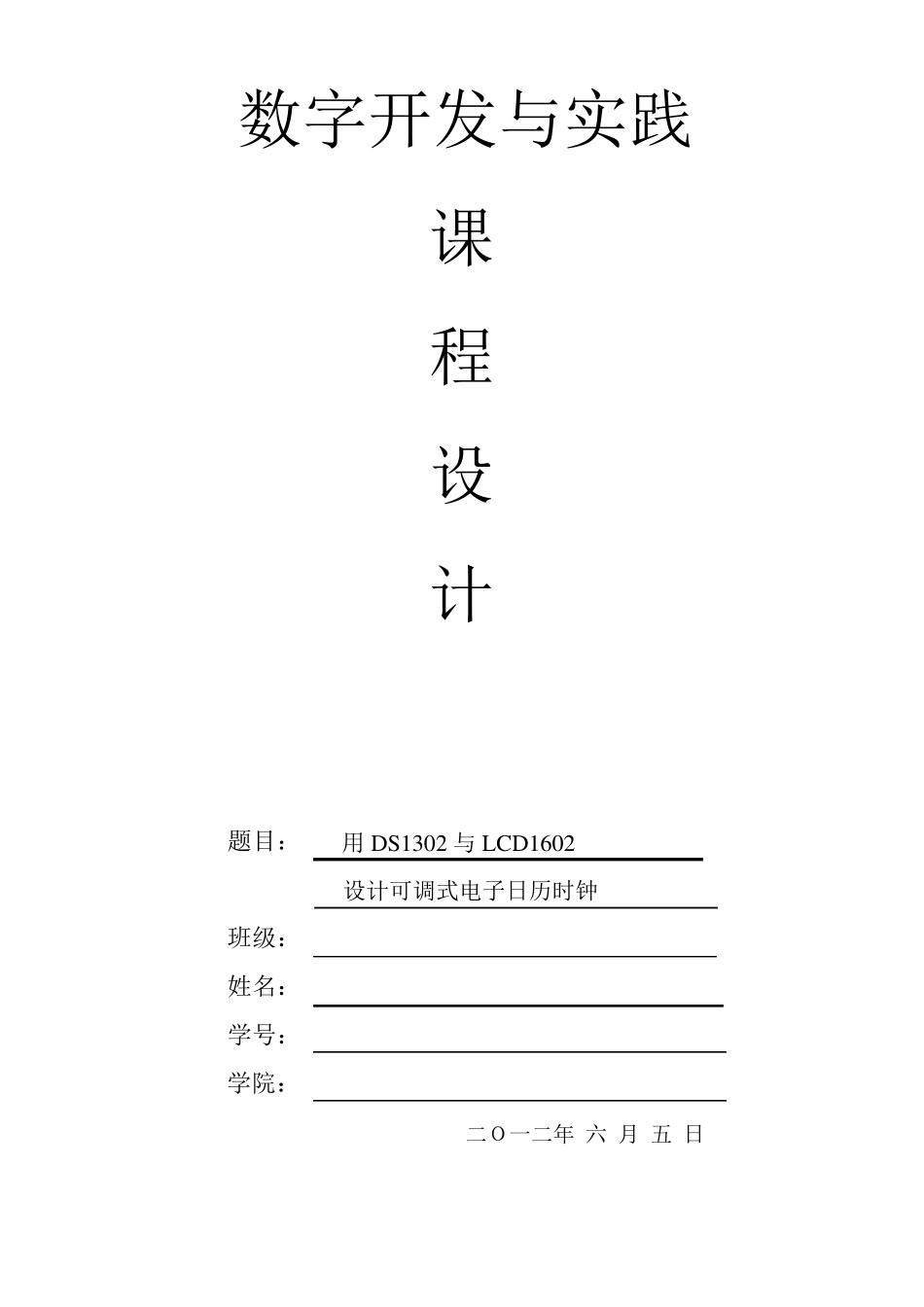

数字开发与实践 课 程 设 计 题目： 用DS1302 与LCD1602 设计可调式电子日历时钟 班级： 姓名： 学号： 学院： 二Ｏ一二年 六 月 五 日 用DS1302 与LCD1602 设计 的可调式电子日历时钟 一、总体设计 1 .1 、设计目的 为巩固所学的单片机知识，把所学理论运用到实践中，用LCD1602与DS1302 设计可调式电子日历时钟。 1 .2 、设计要求 （1）显示：年、月、日、时、分、秒和星期； （2）设置年、月、日、时、分、秒和星期的初始状态； （3）能够用4 个按键调整日历时钟的年、月、日、时、分、秒和星期 ； 完成可调式电子日历时钟的硬件和软件的设计，包括单片机的相关内容；日历时钟模块的设计，液晶显示模块的设计，按键模块的设计。控制程序的编写等。 备注：本程序另外添加了每到上午 8:10 和下午 2:10 的闹钟提醒功能。 1 .3 、 系统基本方案选择和论证 1.3.1、单片机芯片的选择方案 方案一： 采用89C51 芯片作为硬件核心，采用Flash ROM，内部具有 4KB ROM 存储空间,能于 3V 的超低压工作,而且与MCS-51 系列单片机完全兼容。 方案二： 采用STC12C5A60S2系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代 8051 单片机，指令代码完全 兼容传统8051,但速度快8-12 倍。内部集成MAX810 专用复位电路,2 路PWM,8路高速10 位A/D 转换(250K/S),针对电机控制，强干扰场合。但造价较高。 1 .3 .2 、显示模块选择方案和论证： 方案一： 采用点阵式数码管显示，点阵式数码管是由八行八列的发光二极管组成，对于显示文字比较适合,如采用显示数字显得太浪费,且价格也相对较高。所以不用此种作为显示。 方案二： 采用LED 数码管动态扫描,虽然 LED 数码管价格适中,但要显示多个数字所需要的个数偏多，功耗较大，显示出来的只是拼音，而不是汉字。所以也不用此种作为显示。 方案三： 采用LCD 液晶显示屏,液晶显示屏的显示功能强大,可显示大量字符，且视觉效果较好，外形美观。LCD1602 可实现显示 2 行十六个字符。 1 .3 .3 、时钟芯片的选择方案和论证： 方案一： 直接采用单片机定时计数器提供秒信号，使用程序实现年、月、日、星期、时、分、秒计数。采用此种方案虽然减少芯片的使用，节约 成本 ，但是，实现的时间 误 差 较大。所以不采用此方案。 方案二： 采用DS1302 时钟芯片实现时钟，DS1302 芯片是一种高性 ...
