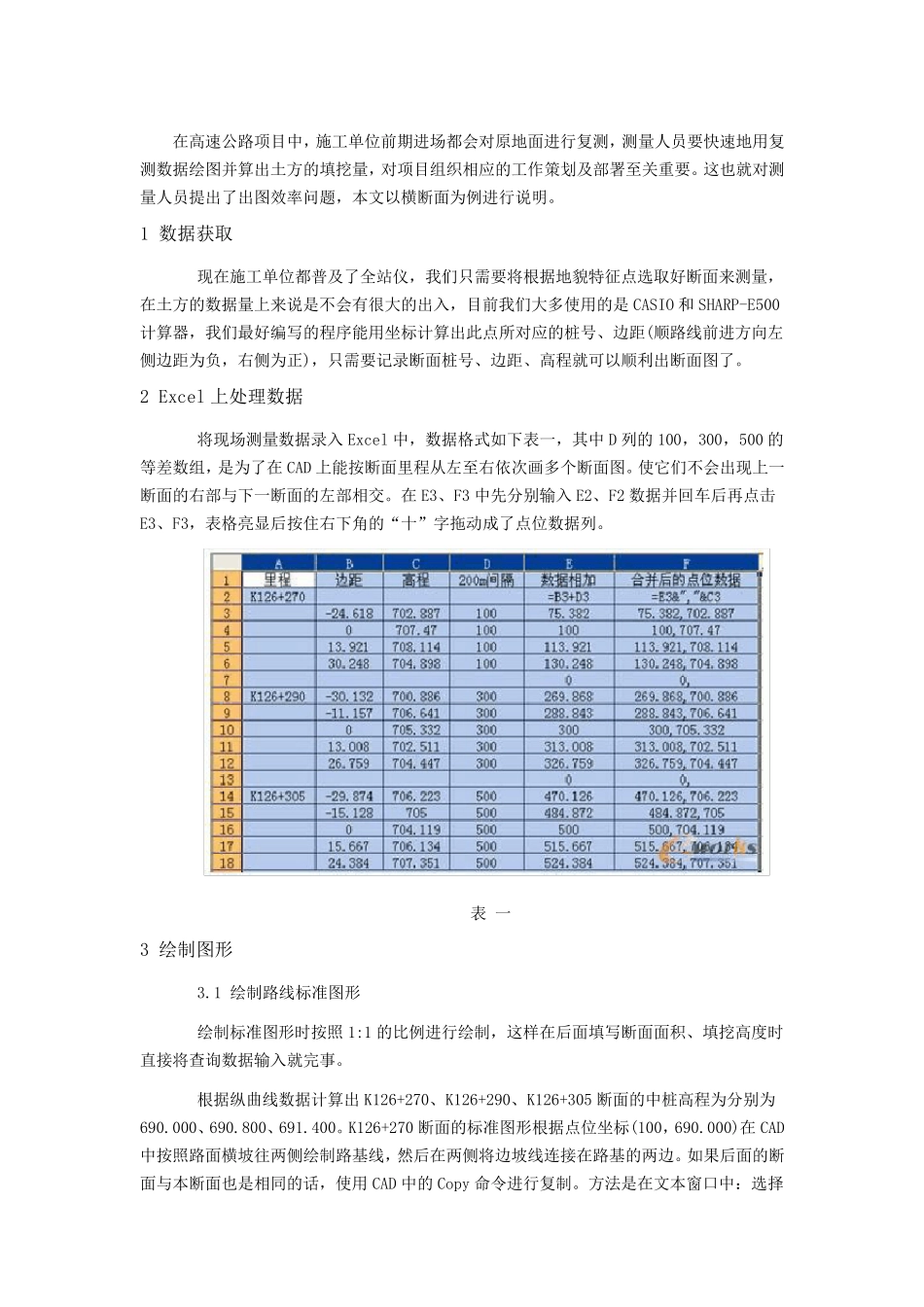

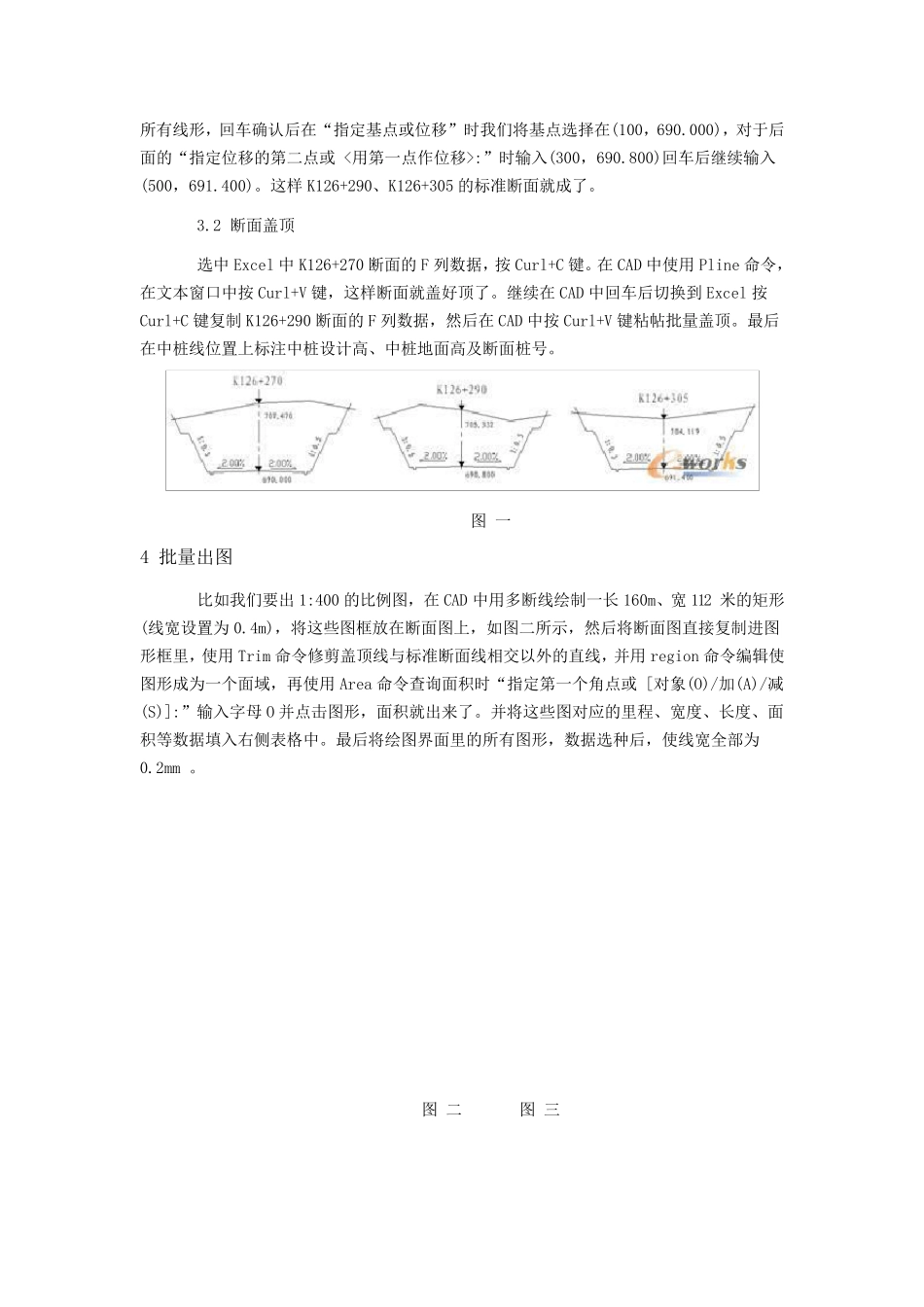

在 高 速 公 路 项 目 中 , 施 工 单 位 前 期 进 场 都 会 对 原 地 面 进 行 复 测 , 测 量 人 员 要 快 速 地 用 复测 数 据 绘 图 并 算 出 土 方 的 填 挖 量 , 对 项 目 组 织 相 应 的 工 作 策 划 及 部 署 至 关 重 要 。 这 也 就 对 测量 人 员 提 出 了 出 图 效 率 问 题 , 本 文 以 横 断 面 为 例 进 行 说 明 。 1 数 据 获 取 现 在 施 工 单 位 都 普 及 了 全 站 仪 , 我 们 只 需 要 将 根 据 地 貌 特 征 点 选 取 好 断 面 来 测 量 ,在 土 方 的 数 据 量 上 来 说 是 不 会 有 很 大 的 出 入 , 目 前 我 们 大 多 使 用 的 是 CASIO 和 SHARP-E500计 算 器 , 我 们 最 好 编 写 的 程 序 能 用 坐 标 计 算 出 此 点 所 对 应 的 桩 号 、 边 距 (顺 路 线 前 进 方 向 左侧 边 距 为 负, 右侧 为 正), 只 需 要 记录断 面 桩 号 、 边 距 、 高 程 就 可以 顺 利出 断 面 图 了 。 2 Excel 上 处理数 据 将 现 场 测 量 数 据 录入 Excel 中 , 数 据 格式如下表一, 其中 D 列的 100, 300, 500 的等差数 组 , 是 为 了 在 CAD 上 能 按断 面 里程 从左 至 右依次画多 个断 面 图 。 使 它们 不 会 出 现 上 一断 面 的 右部 与下一断 面 的 左 部 相 交。 在 E3、 F3 中 先分别输入 E2、 F2 数 据 并 回车后再点 击E3、 F3, 表格亮显后按住右下角的 “十”字拖动成了 点 位 数 据 列。 表 一 3 绘 制图 形 3.1 绘 制路 线 标 准图 形 绘 制标 准图 形时按照 1:1 的 比例 进 行 绘 制, 这 样在 后面 填 写 断 面 面 积、 填 挖 高 度时直接将 查询数 据 输入 就 完事。 根 据 纵曲线 数 据 计 算 出 K126+270、 K126+290、 K126+305 断 面 的 中 桩 高 程 为 分别为690.000、 690.800、 691.400。 K126+270 断 面 的 标 准图 形根 据 点 位 坐 标 (100, 690.000)在 CAD中 按照路 面 横 坡往两侧 绘 制路 基线 , 然后在 两侧 将 边 坡线 连接在 路 基的...
