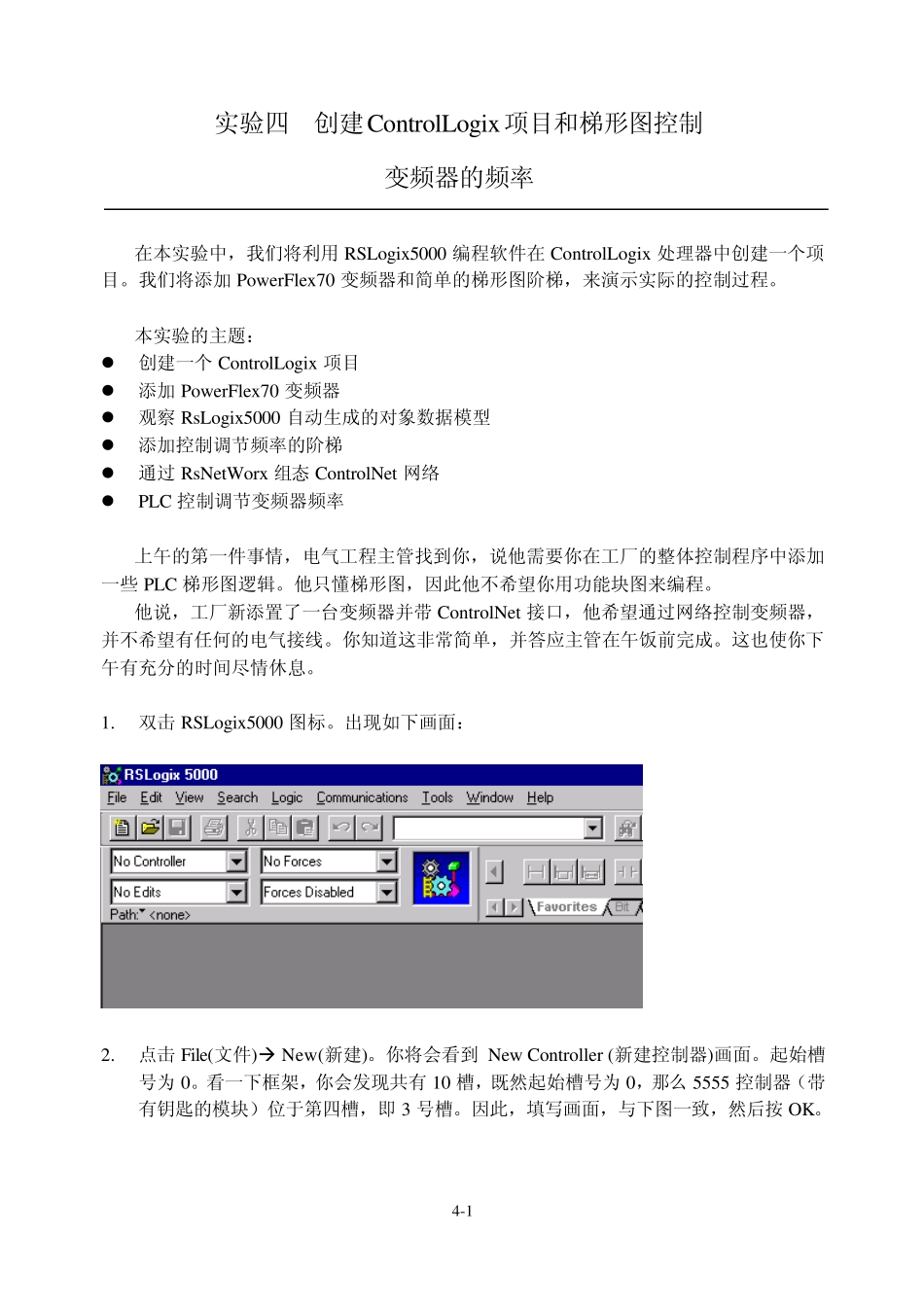

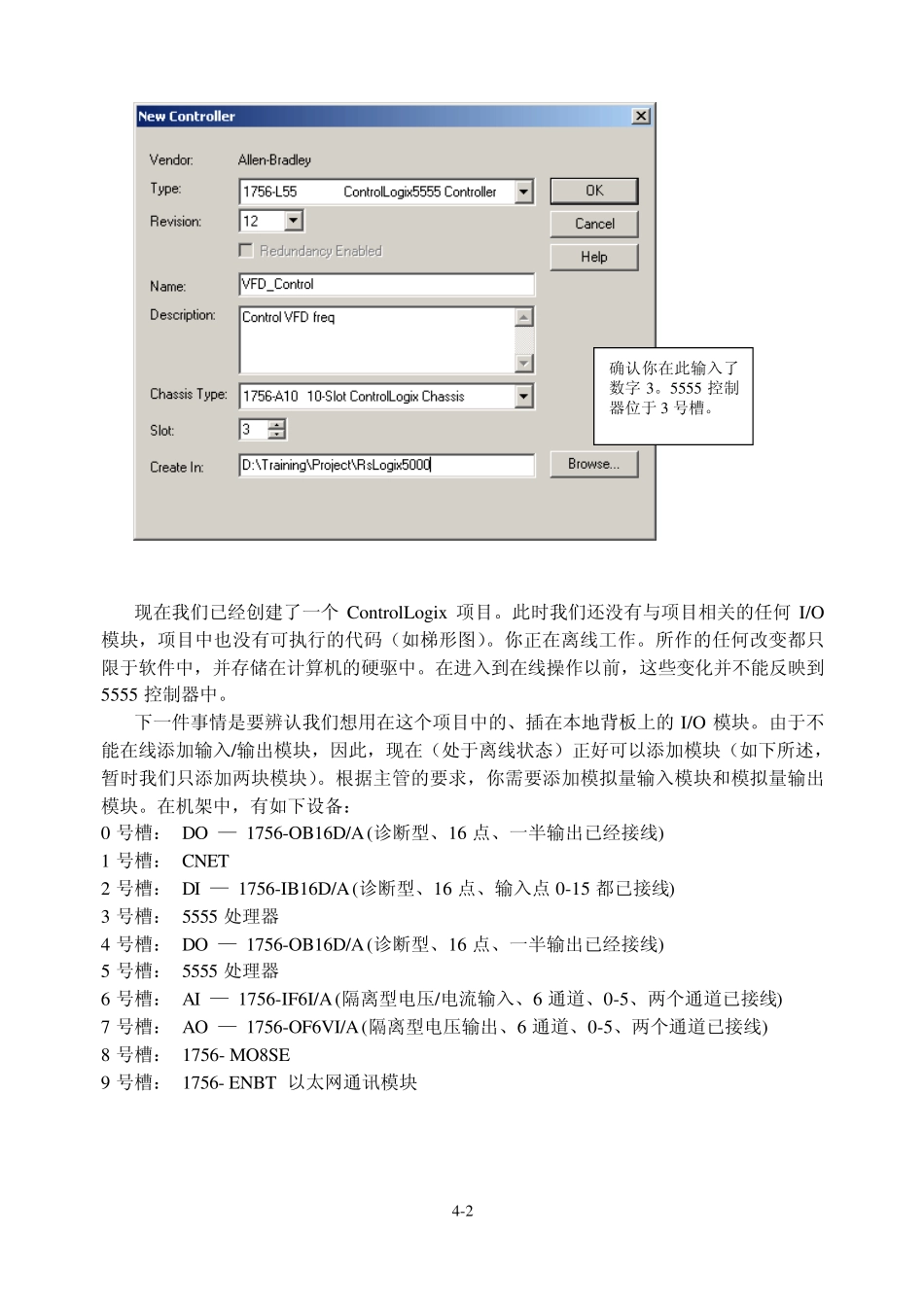

4-1 实验四 创建ControlLogix项目和梯形图控制变频器的频率 在本实验中，我们将利用RSLogix5000 编程软件在ControlLogix处理器中创建一个项目。我们将添加 PowerFlex70 变频器和简单的梯形图阶梯，来演示实际的控制过程。 本实验的主题：  创建一个ControlLogix项目  添加 PowerFlex70 变频器  观察 RsLogix5000 自动生成的对象数据模型  添加控制调节频率的阶梯  通过 RsNetWorx组态 ControlNet 网络  PLC 控制调节变频器频率 上午的第一件事情，电气工程主管找到你，说他需要你在工厂的整体控制程序中添加一些 PLC 梯形图逻辑。他只懂梯形图，因此他不希望你用功能块图来编程。 他说，工厂新添置了一台变频器并带 ControlNet 接口，他希望通过网络控制变频器，并不希望有任何的电气接线。你知道这非常简单，并答应主管在午饭前完成。这也使你下午有充分的时间尽情休息。 1. 双击 RSLogix5000 图标。出现如下画面： 2. 点击 File(文件) New(新建)。你将会看到 New Controller (新建控制器)画面。起始槽号为 0。看一下框架，你会发现共有 10 槽，既然起始槽号为 0，那么 5555 控制器（带有钥匙的模块）位于第四槽，即 3 号槽。因此，填写画面，与下图一致，然后按 OK。 4-2 现在我们已经创建了一个ControlLogix 项目。此时我们还没有与项目相关的任何I/O模块，项目中也没有可执行的代码（如梯形图）。你正在离线工作。所作的任何改变都只限于软件中，并存储在计算机的硬驱中。在进入到在线操作以前，这些变化并不能反映到5555 控制器中。 下一件事情是要辨认我们想用在这个项目中的、插在本地背板上的I/O 模块。由于不能在线添加输入/输出模块，因此，现在（处于离线状态）正好可以添加模块（如下所述，暂时我们只添加两块模块）。根据主管的要求，你需要添加模拟量输入模块和模拟量输出模块。在机架中，有如下设备： 0 号槽： DO — 1756-OB16D/A (诊断型、16 点、一半输出已经接线) 1 号槽： CNET 2 号槽： DI — 1756-IB16D/A (诊断型、16 点、输入点 0-15 都已接线) 3 号槽： 5555 处理器 4 号槽： DO — 1756-OB16D/A (诊断型、16 点、一半输出已经接线) 5 号槽： 5555 处理器 6 号槽： AI — 1756-IF6I/A (隔离型电压/电流输入、6 通道、0-5、两个通道已接线) 7 号槽： AO — 1756-OF6VI/A (隔离型电压输出、6 ...
