用zemax模拟单模光纤

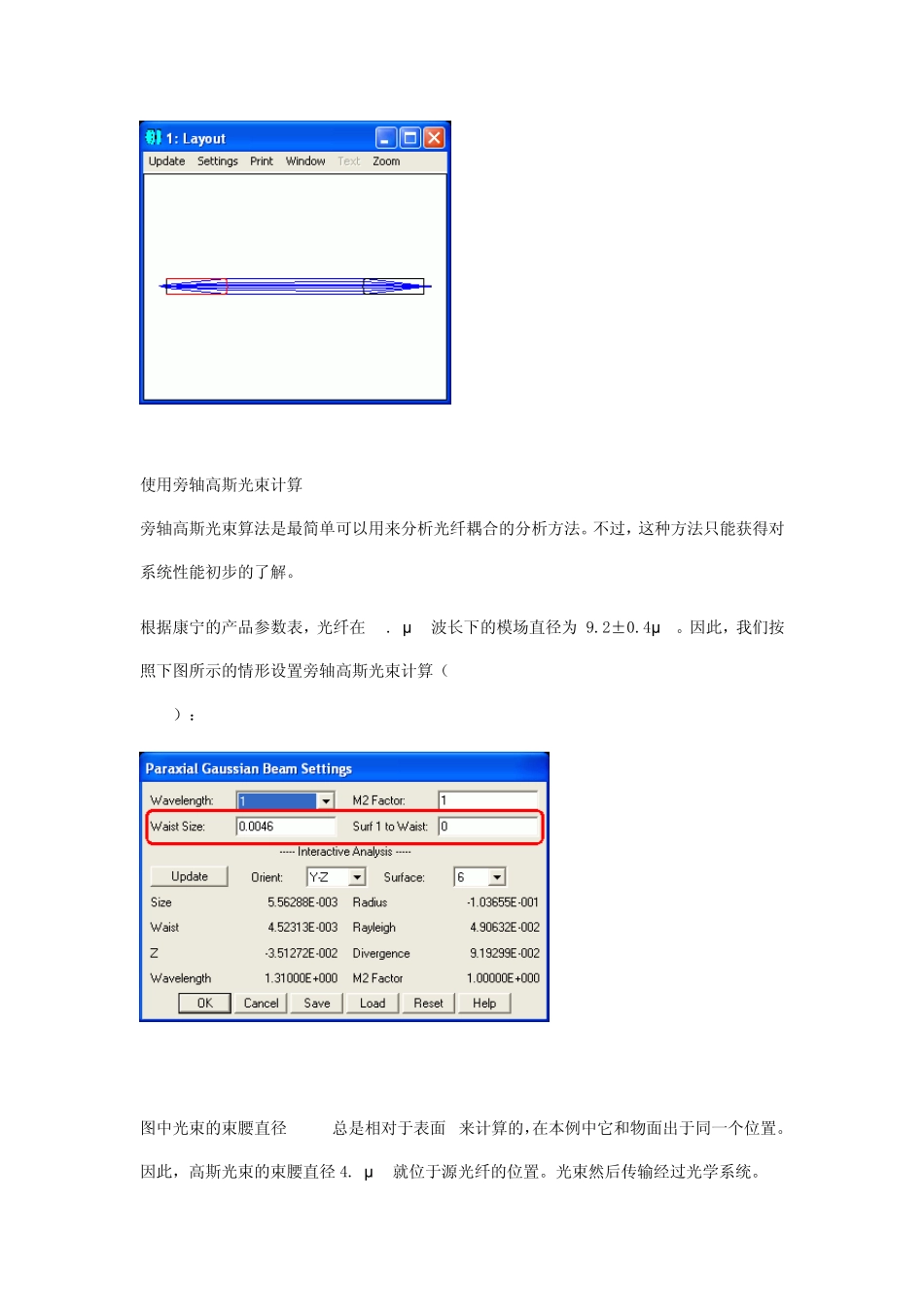

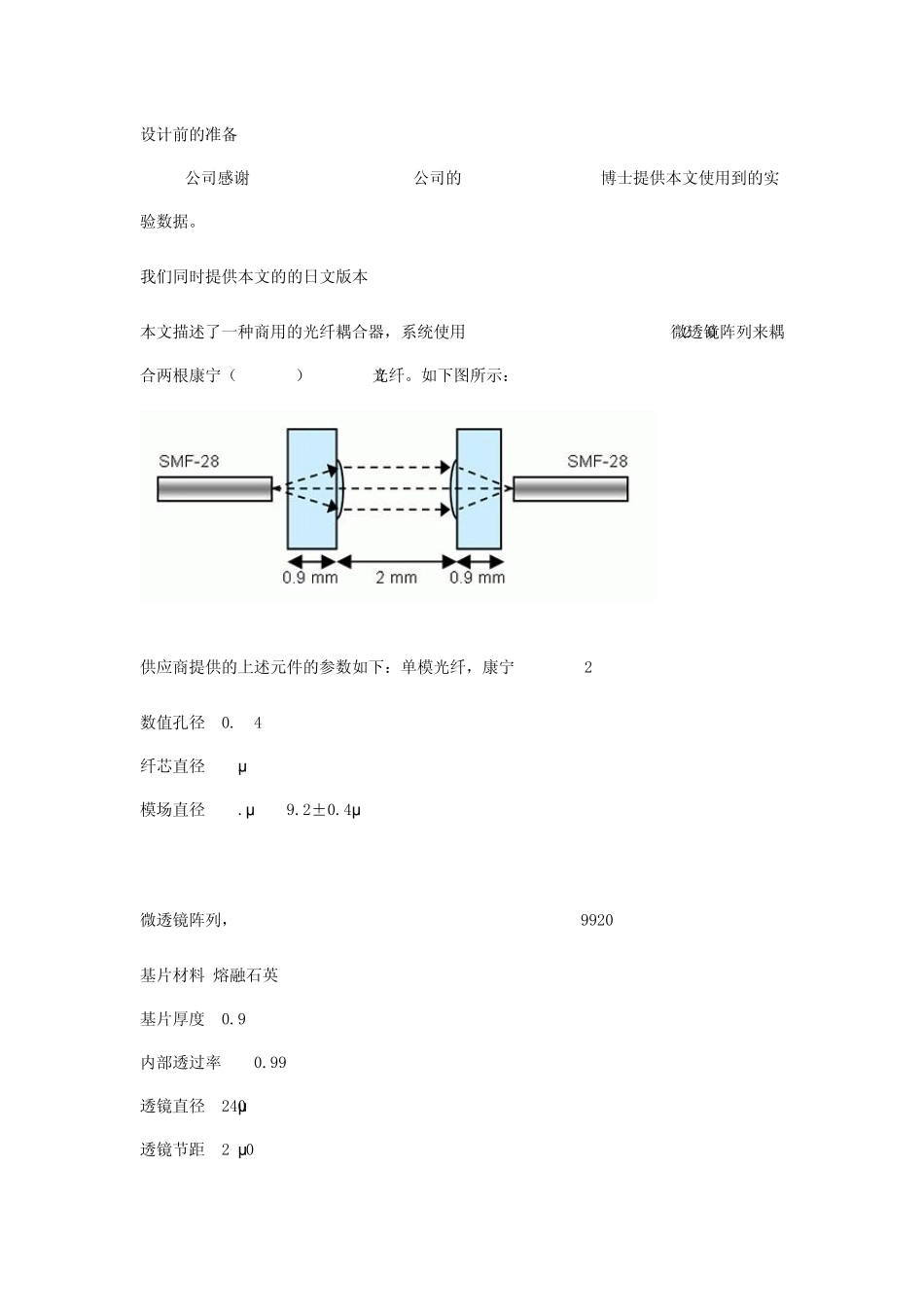

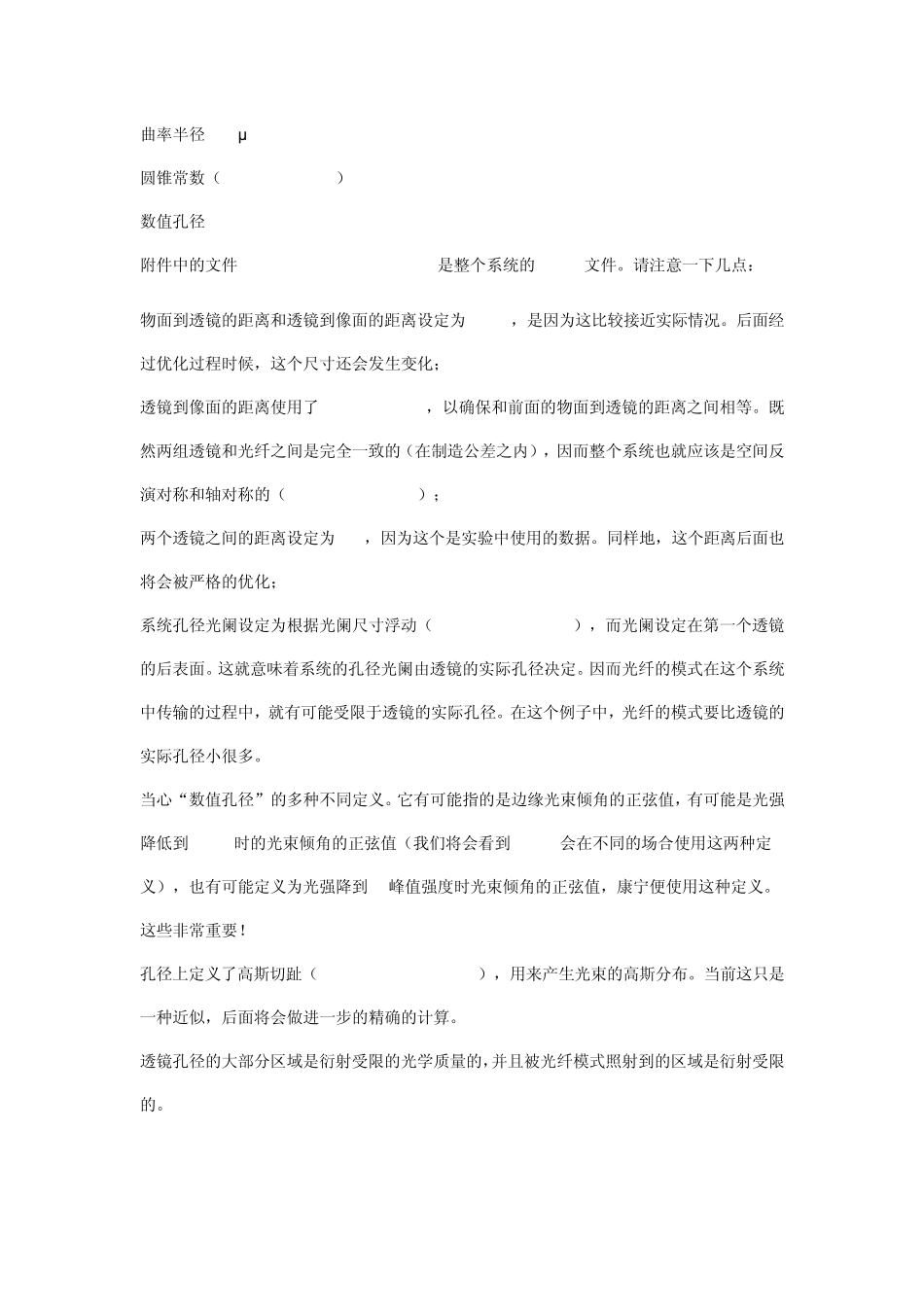

设计前的准备 Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。 我们同时提供本文的的日文版本 本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。如下图所示： 供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e 数值孔径 0.14 纤芯直径 8.3μ m 模场直径@1.31μ m 9.2±0.4μ m 微透镜阵列，SUSS MicroOptics SMO39920 基片材料 熔融石英 基片厚度 0.9mm 内部透过率 >0.99 透镜直径 240μ m 透镜节距 250μ m 曲率半径 330μ m 圆锥常数（Conic constant） 0 数值孔径 0.17 附件中的文件 single mode coupler.zmx 是整个系统的 Zemax文件。请注意一下几点： 物面到透镜的距离和透镜到像面的距离设定为 0.1mm，是因为这比较接近实际情况。后面经过优化过程时候，这个尺寸还会发生变化； 透镜到像面的距离使用了 Pick-up solve，以确保和前面的物面到透镜的距离之间相等。既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）； 两个透镜之间的距离设定为 2mm，因为这个是实验中使用的数据。同样地，这个距离后面也将会被严格的优化； 系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。这就意味着系统的孔径光阑由透镜的实际孔径决定。因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。在这个例子中，光纤的模式要比透镜的实际孔径小很多。 当心“数值孔径”的多种不同定义。它有可能指的是边缘光束倾角的正弦值，有可能是光强降低到 1/e2时的光束倾角的正弦值（我们将会看到 Zemax会在不同的场合使用这两种定义），也有可能定义为光强降到 1%峰值强度时光束倾角的正弦值，康宁便使用这种定义。这些非常重要！ 孔径上定义了高斯切趾（Gaussian apodization），用来产生光束的高斯分布。当前这只是一种近似，后面将会做进一步的精确的计算。 透镜孔径的大部分区域是衍射受限的光学质量的，并且被光纤模式照射到的区域是衍射受限的。 使用旁轴高斯光束计算 旁轴高斯光束算法是最简单可以用来分析光纤耦合的分析方法。不过，这种方法只能获得对系统性能初步的了解。 根据康宁的产品参数表，光纤在1.31μ m波长下的...
