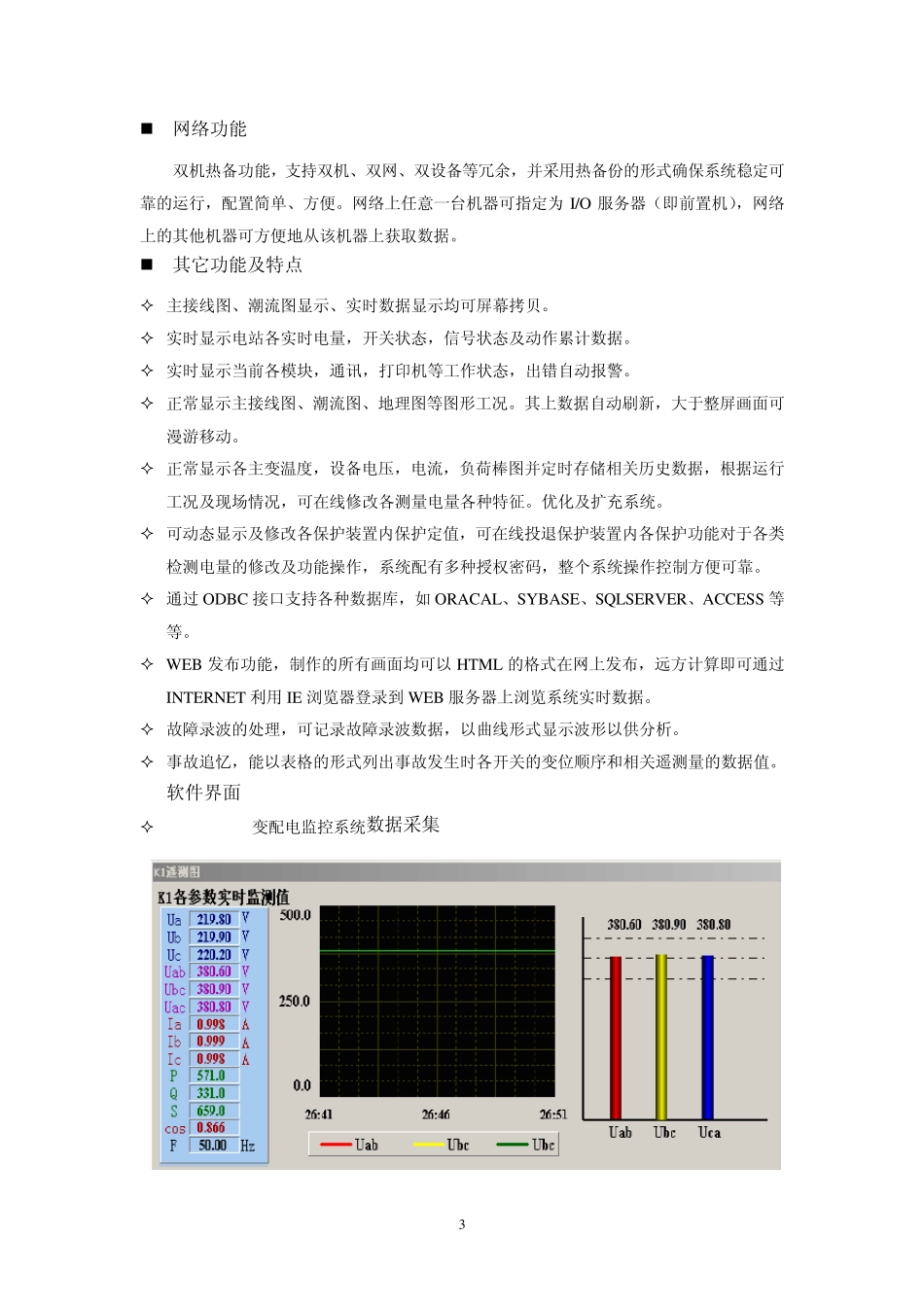

1 用户端智能配电系统 电网由发、输、变、配、用五个环节组成,用户端是电力系统的“配、用”环节,是智能电网的用电末端,主要有工矿企业、商用楼宇、居民小区等用户。电网80%以上的电能是用户端消耗的。建立用户端智能配电系统,可以在电力变压器到用电设备之间,使电能传输、分配、控制、保护及管理实现网络化、智能化。使用电更加可靠、安全、高效、环保。 智能配电系统就是把众多带通讯接口的控制设备和仪表与计算机连接起来,实现集中数据采集、处理、监控、分析、调度等智能化管理。系统方案主要有施耐德的Powerlogic监控系统、ABB公司 ESD2000监控系统、安科瑞公司的Acrel-3000变配电监控系统,派诺电子的西格码监控系统等。 下面以上海安科瑞电气 Acrel-3000 系列配电监控系统为例,介绍用户端智能配电系统的功能及应用。 系统结构 Acrel-3000变配电监控系统可对低压设备消耗的电能进行分项计量。其软件运行于w indow s 操作系统,包括 w indow s2000、w indow s NT、w indow sXP 等 w indow s 系列操作系统。系统除了与上海安科瑞公司自主研发的仪表良好兼容外,还支持数百种各种硬件设备,包括目前流行的各种板卡、仪表、PLC 等。支持各种常用电力通信规约,如部颁 CDT 规约、POLLING、1801、101、DNP 等电力规约。 按照国家对电能计量的相关要求,本系统对耗电量进行分项计量,包括: (1)照明插座用电:为建筑物主要功能区域的照明、插座等室内设备用电。主要包括照明 2 和插座用电、走廊和应急照明用电、室外景观照明用电。 (2 )空调用电:主要包括冷热站用电、空调末端用电。 (3 )动力用电:主要包括电梯用电、水泵用电、通风机用电。 (4 )特殊用电:主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。 功能介绍 Acrel-3000变配电监控系统的功能主要包括有: 前台人机交互界面 设计适合客户要求的交互界面;标准图元库,方便调用组合;实时数据采集和显示;数据信息的自动逻辑计算和处理;设备参数远程更改设定;合、分闸状态显示和强制操作。 信息处理 利用采集信息及特定方法进行计算;统计总功率、最大需量、开关次数;采集功率因数、设定上下限;记录负荷状况分析电能质量;温湿度信息的采集和处理显示(该功能须配备温湿度控制器)。 报警/异常/事件存储 断相报警实时显示;通讯异常记录存储;合、分闸操作记录;当日报警事件的实时显...
