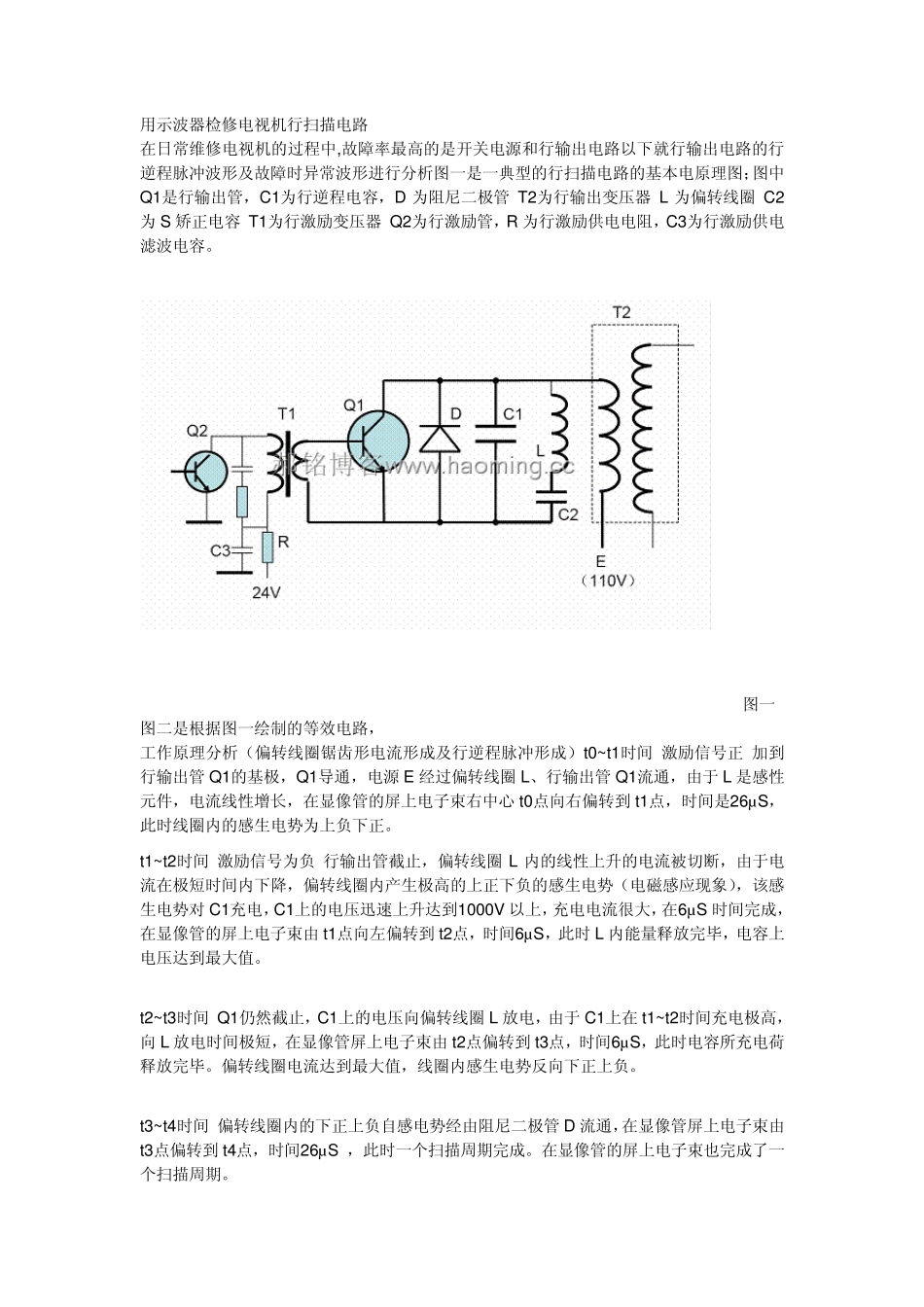

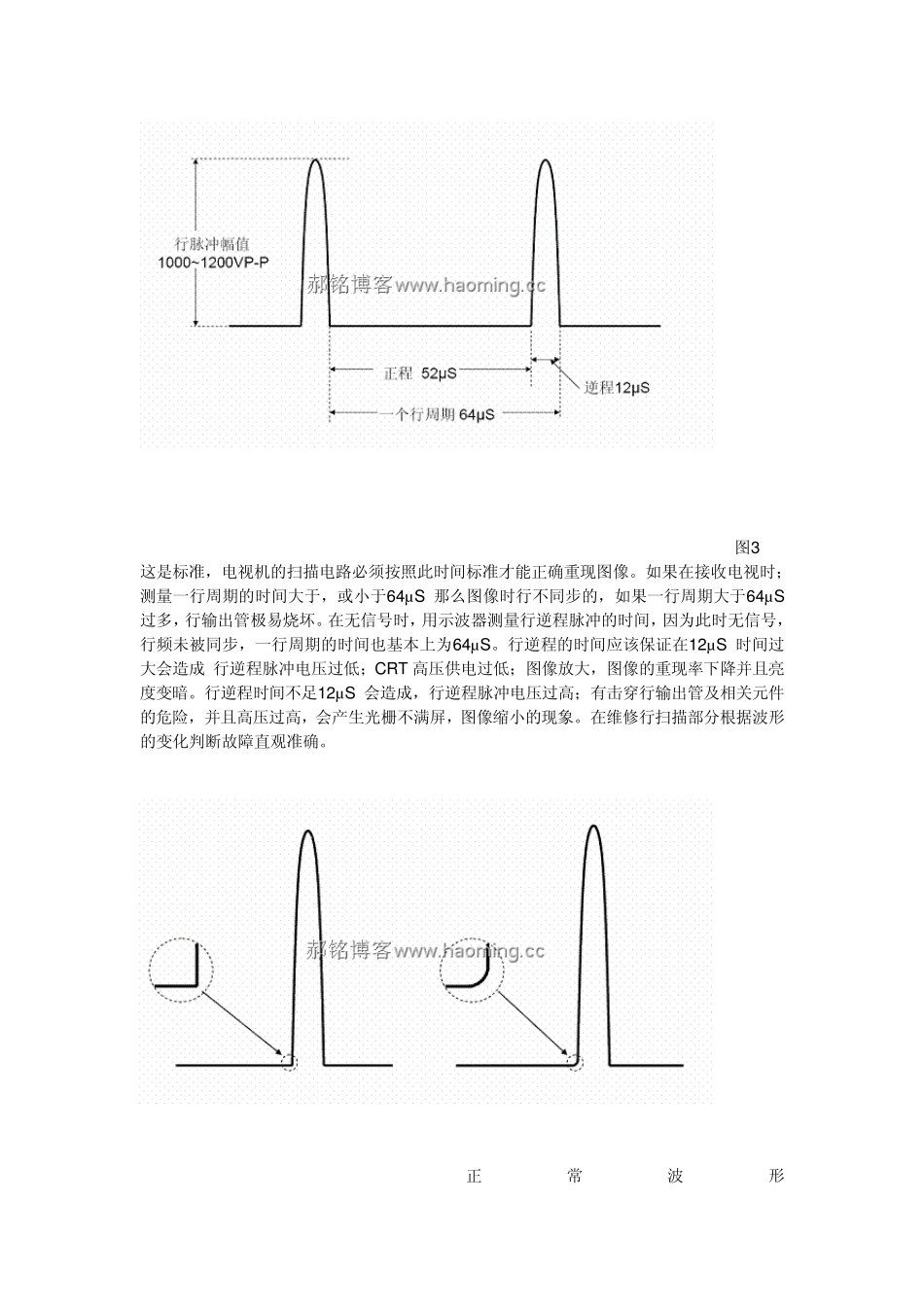

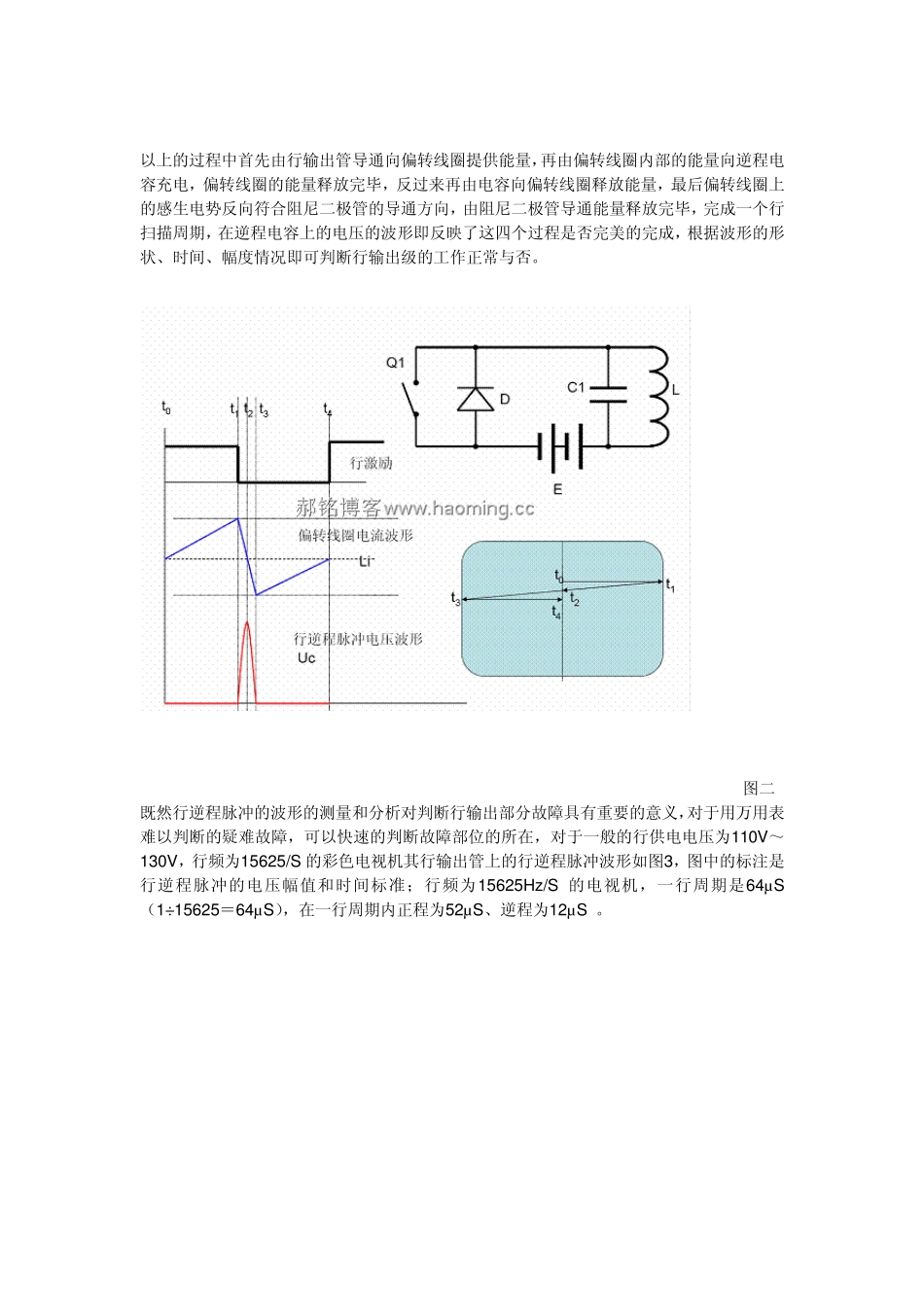

用示波器检修电视机行扫描电路 在日常维修电视机的过程中,故障率最高的是开关电源和行输出电路以下就行输出电路的行逆程脉冲波形及故障时异常波形进行分析图一是一典型的行扫描电路的基本电原理图；图中Q1是行输出管，C1为行逆程电容，D 为阻尼二极管 T2为行输出变压器 L 为偏转线圈 C2为S 矫正电容 T1为行激励变压器 Q2为行激励管，R 为行激励供电电阻，C3为行激励供电滤波电容。 图一 图二是根据图一绘制的等效电路， 工作原理分析（偏转线圈锯齿形电流形成及行逆程脉冲形成）t0~ t1时间 激励信号正 加到行输出管Q1的基极，Q1导通，电源E 经过偏转线圈L、行输出管Q1流通，由于 L 是感性元件，电流线性增长，在显像管的屏上电子束右中心 t0点向右偏转到t1点，时间是26µS，此时线圈内的感生电势为上负下正。 t1~ t2时间 激励信号为负 行输出管截止，偏转线圈L 内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的上正下负的感生电势（电磁感应现象），该感生电势对 C1充电，C1上的电压迅速上升达到1000V 以上，充电电流很大，在6µS 时间完成，在显像管的屏上电子束由 t1点向左偏转到t2点，时间6µS，此时L 内能量释放完毕，电容上电压达到最大值。 t2~ t3时间 Q1仍然截止，C1上的电压向偏转线圈L 放电，由于 C1上在t1~ t2时间充电极高，向 L 放电时间极短，在显像管屏上电子束由 t2点偏转到t3点，时间6µS，此时电容所充电荷释放完毕。偏转线圈电流达到最大值，线圈内感生电势反向下正上负。 t3~ t4时间 偏转线圈内的下正上负自感电势经由阻尼二极管D 流通，在显像管屏上电子束由t3点偏转到t4点，时间26µS ，此时一个扫描周期完成。在显像管的屏上电子束也完成了一个扫描周期。 以上的过程中首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期，在逆程电容上的电压的波形即反映了这四个过程是否完美的完成，根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。 图二 既然行逆程脉冲的波形的测量和分析对判断行输出部分故障具有重要的意义，对于用万用表难以判断的疑难故障，可以快速的判断故障部位的所在，对于一般的行供电电压为110V～130V，行频为1562...
