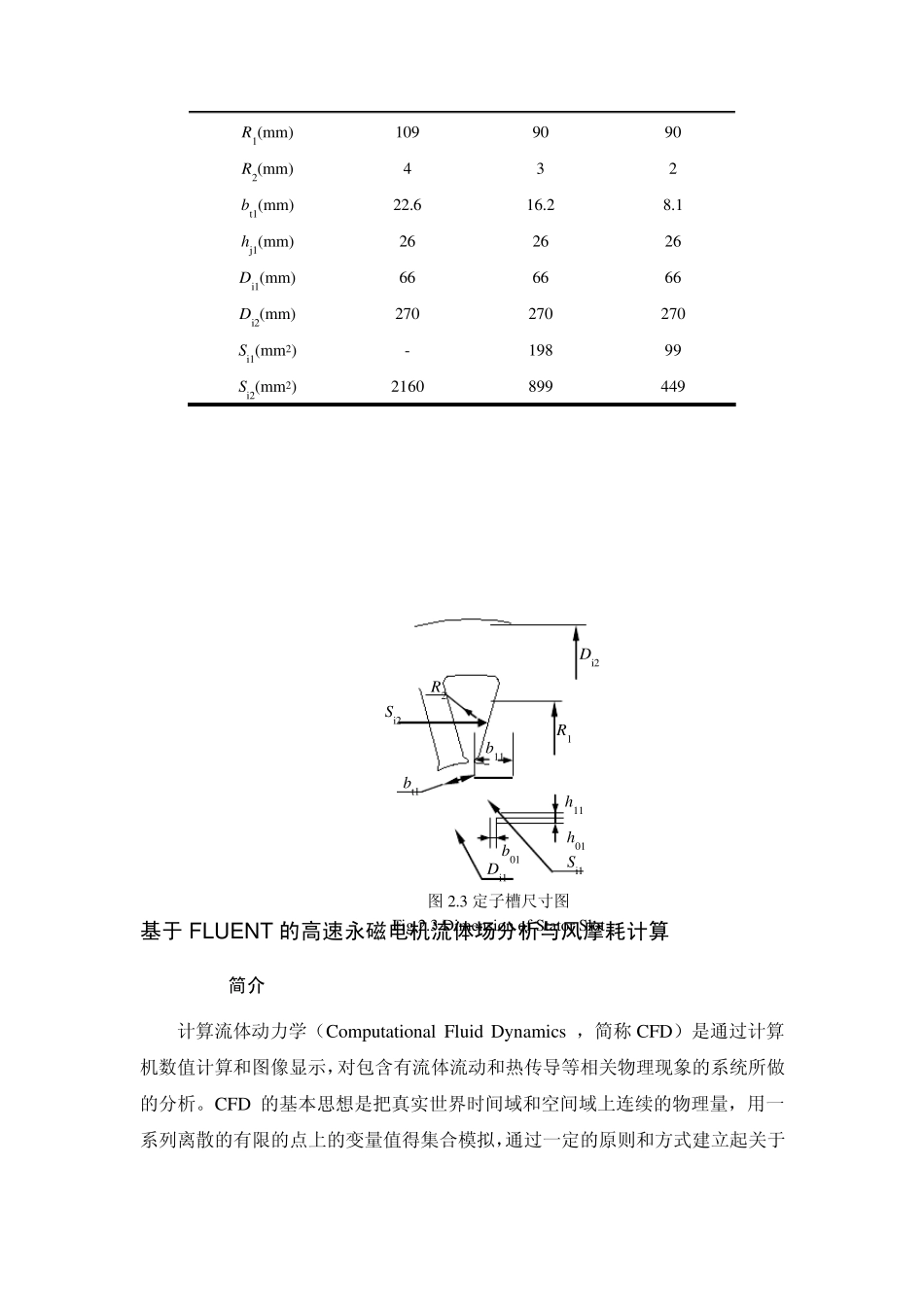

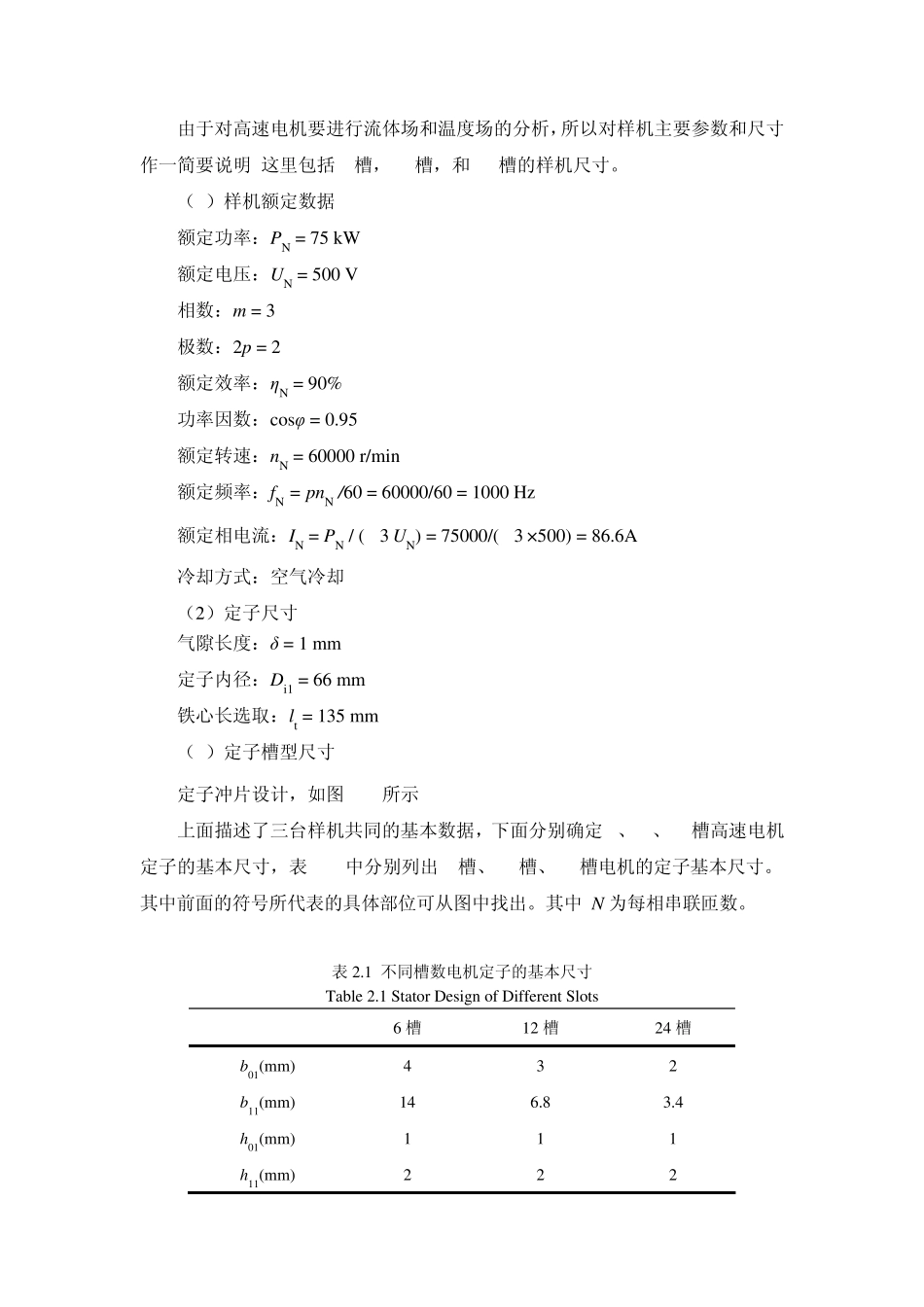

由于对高速电机要进行流体场和温度场的分析,所以对样机主要参数和尺寸作一简要说明,这里包括6槽,12槽,和24槽的样机尺寸。 (1)样机额定数据 额定功率:PN = 75 kW 额定电压:UN = 500 V 相数:m = 3 极数:2p = 2 额定效率:ηN = 90% 功率因数:cosφ = 0.95 额定转速:nN = 60000 r/min 额定频率:fN = pnN /60 = 60000/60 = 1000 Hz 额定相电流:IN = PN / (3 UN) = 75000/( 3 ×500) = 86.6A 冷却方式:空气冷却 (2)定子尺寸 气隙长度:δ = 1 mm 定子内径:Di1 = 66 mm 铁心长选取:lt = 135 mm (3)定子槽型尺寸 定子冲片设计,如图2.3所示 上面描述了三台样机共同的基本数据,下面分别确定6、12、24槽高速电机定子的基本尺寸,表 2.1中分别列出 6槽、12槽、24槽电机的定子基本尺寸。其中前面的符号所代表的具体部位可从图中找出。其中 N 为每相串联匝数。 表 2.1 不同槽数电机定子的基本尺寸 Table 2.1 Stator Design of Different Slots 6 槽 12 槽 24 槽 b01(mm) 4 3 2 b11(mm) 14 6.8 3.4 h01(mm) 1 1 1 h11(mm) 2 2 2 基于FLUENT 的高速永磁电机流体场分析与风摩耗计算 2.5.1 CFD简介 计算流体动力学(Compu tational Flu id Dy namics ,简称CFD)是通过计算机数值计算和图像显示,对包含有流体流动和热传导等相关物理现象的系统所做的分析。CFD 的基本思想是把真实世界时间域和空间域上连续的物理量,用一系列离散的有限的点上的变量值得集合模拟,通过一定的原则和方式建立起关于R1(mm) 109 90 90 R2(mm) 4 3 2 bt1(mm) 22.6 16.2 8.1 hj1(mm) 26 26 26 Di1(mm) 66 66 66 Di2(mm) 270 270 270 Si1(mm2) - 198 99 Si2(mm2) 2160 899 449 R2 Di1 b01 bt1 R1 b11 h01 h11 Di2 Si1 Si2 图2.3 定子槽尺寸图 Fig.2.3 Dimension of Stator Slot 这些离散点上场变量之间关系得代数方程组,通过求解代数方程组,得到场变量的近似解[44]。 流体是 CFD 的研究对象,流体基本性质和流动状态决定着 CFD 计算模型及计算方法的选择。为了对模型进行 CFD 计算,可以使用商用软件来完成。其基本的计算流程为 FLUENT 是目前处于世界领先地位的 CFD 软件之一,广泛用于流体流动,流固耦合传热等问题的解决。实质上讲,FLUENT 软件只是一个求解器,它可以导入网...
