甲醇储罐设计

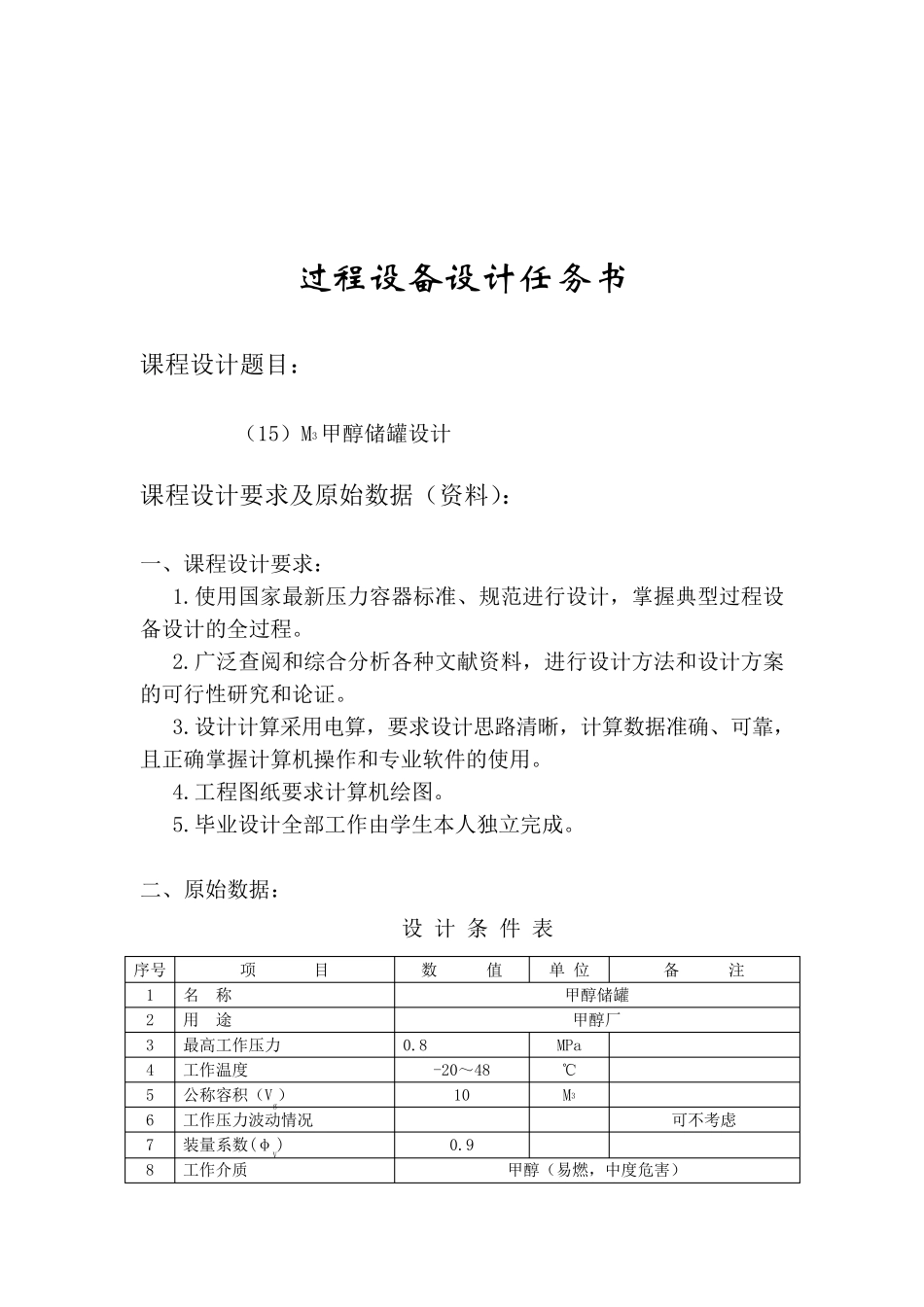

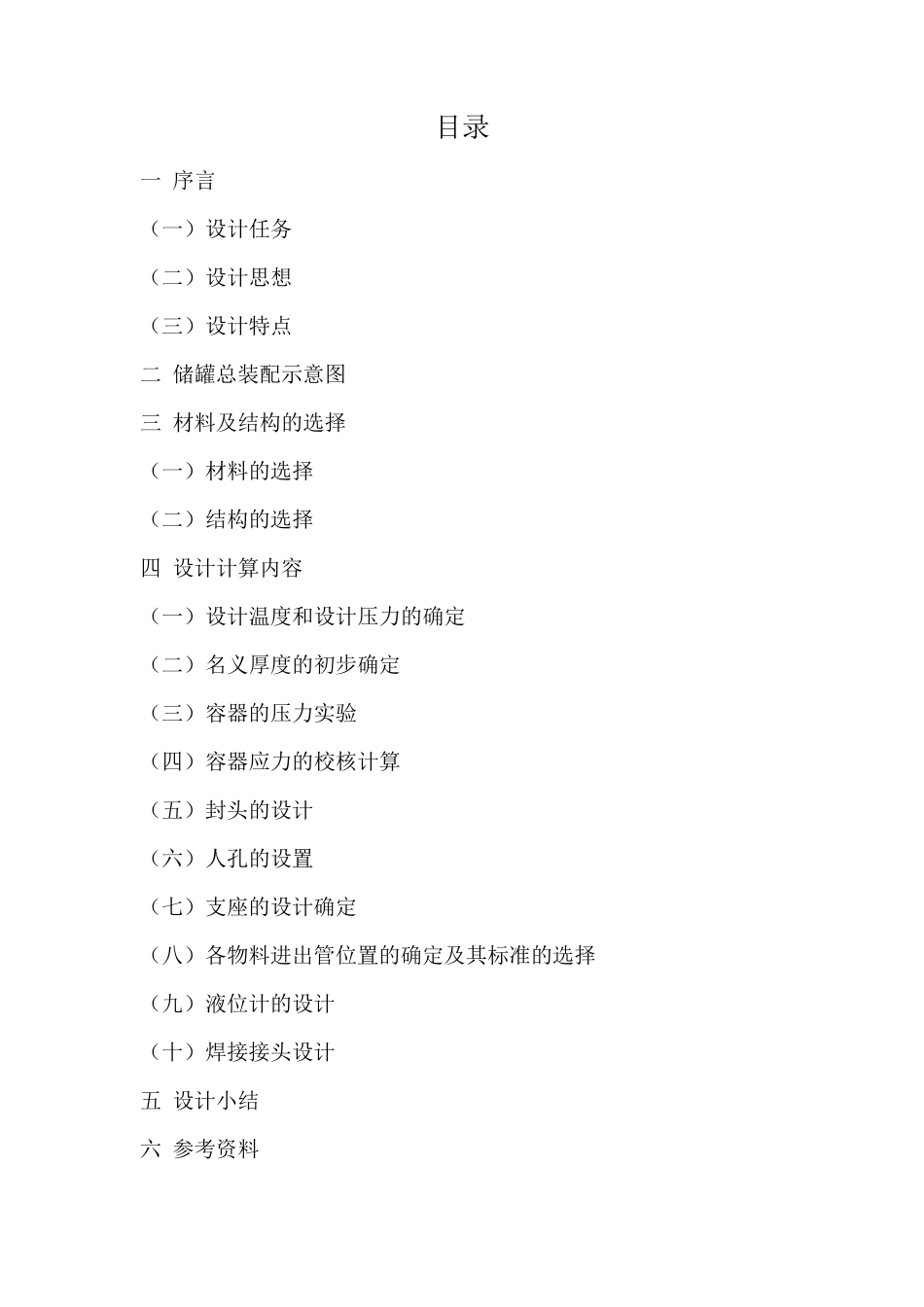

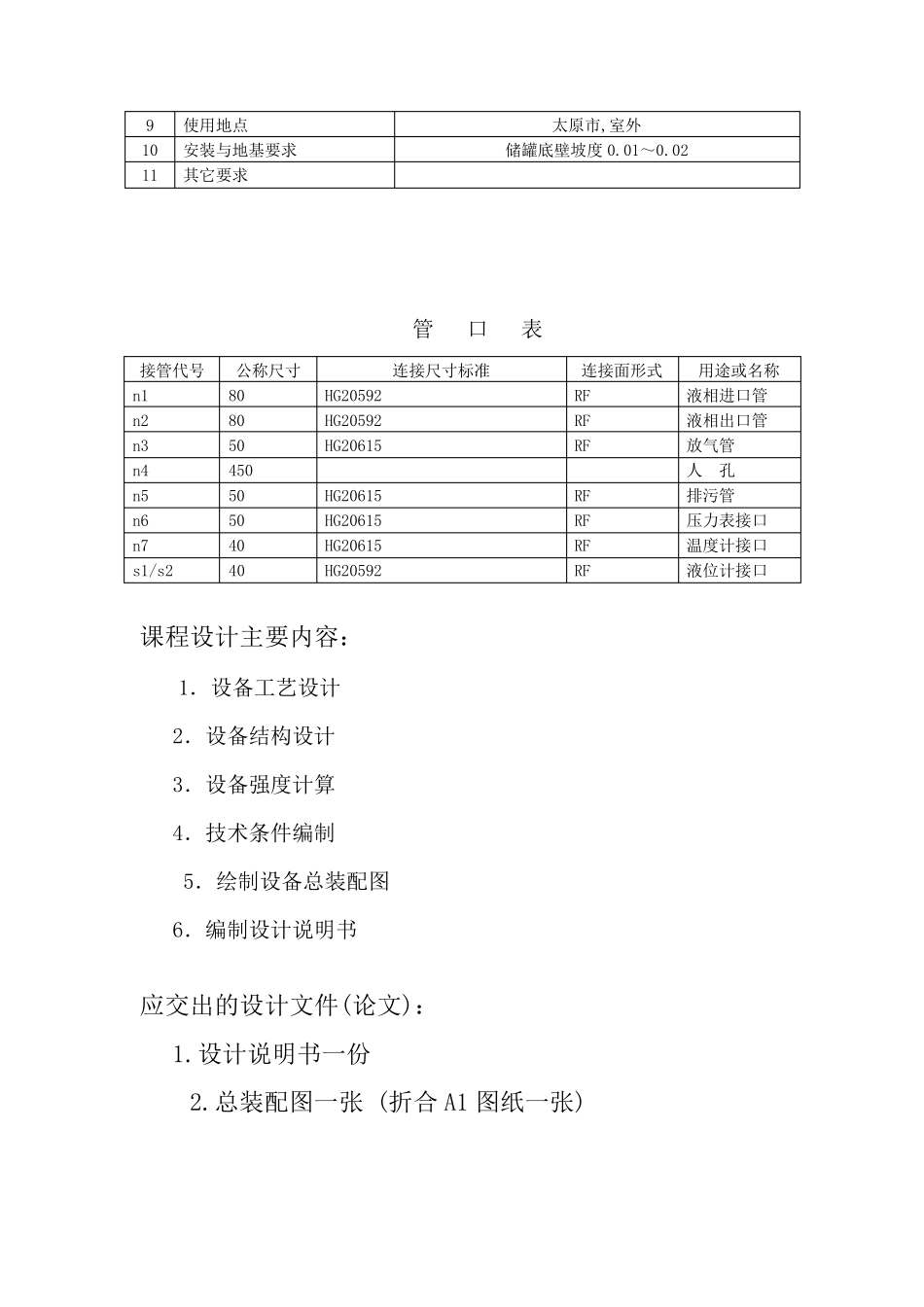

目录 一 序言 （一）设计任务 （二）设计思想 （三）设计特点 二 储罐总装配示意图 三 材料及结构的选择 （一）材料的选择 （二）结构的选择 四 设计计算内容 （一）设计温度和设计压力的确定 （二）名义厚度的初步确定 （三）容器的压力实验 （四）容器应力的校核计算 （五）封头的设计 （六）人孔的设置 （七）支座的设计确定 （八）各物料进出管位置的确定及其标准的选择 （九）液位计的设计 （十）焊接接头设计 五 设计小结 六 参考资料 过程设备设计任务书 课 程 设 计 题 目 ： （ 15） M3甲 醇 储 罐 设 计 课 程 设 计 要 求 及 原 始 数 据 （ 资 料 ）： 一 、 课 程 设 计 要 求 ： 1.使 用 国 家 最 新 压 力 容 器 标 准 、 规 范 进 行 设 计 ， 掌 握 典 型 过 程 设备 设 计 的 全 过 程 。 2.广 泛 查 阅 和 综 合 分 析 各 种 文 献 资 料 ， 进 行 设 计 方 法 和 设 计 方 案的 可 行 性 研 究 和 论 证 。 3.设 计 计 算 采 用 电 算 ， 要 求 设 计 思 路 清 晰 ， 计 算 数 据 准 确 、 可 靠 ，且 正 确 掌 握 计 算 机 操 作 和 专 业 软 件 的 使 用 。 4.工 程 图 纸 要 求 计 算 机 绘 图 。 5.毕 业 设 计 全 部 工 作 由 学 生 本 人 独 立 完 成 。 二 、 原 始 数 据 ： 设 计 条 件 表 序 号 项 目 数 值 单 位 备 注 1 名 称 甲 醇 储 罐 2 用 途 甲 醇 厂 3 最 高 工 作 压 力 0.8 MPa 4 工 作 温 度 -20～ 48 ℃ 5 公 称 容 积 （ Vg） 10 M3 6 工 作 压 力 波 动 情况 可 不考虑 7 装量系数 (φV) 0.9 8 工 作 介质 甲 醇 （ 易燃， 中度 危害） 9 使用地点 太原市,室外 10 安装与地基要求 储罐底壁坡度0.01～0.02 11 其它要求 管 口 表 接管代号 公称尺寸 连接尺寸标准 连接面形式 用途或名称 n1 80 HG20592 RF 液相进口管 n2 80 HG20592 RF 液相出口管 n3 50 HG20615 RF 放气管 n4 450 人 孔 n5 50 HG20615 RF 排污管 n6 50 HG20615 RF 压力表接口 n7 40 HG20615 RF 温度计接口 s1/s2 40 HG20592 RF 液位计接口 课程设计主要...
