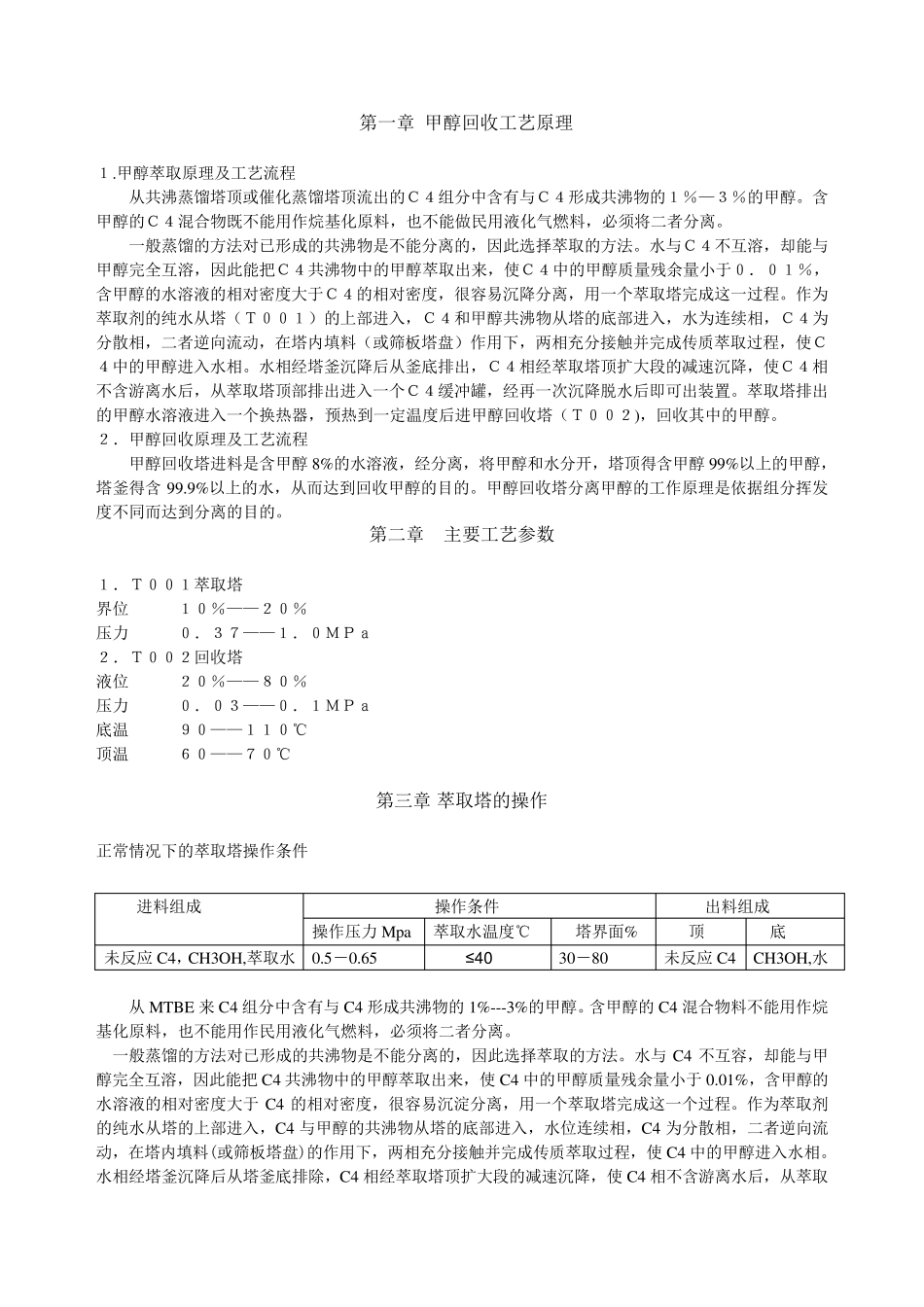

第一章 甲醇回收工艺原理 １.甲醇萃取原理及工艺流程 从共沸蒸馏塔顶或催化蒸馏塔顶流出的Ｃ４组分中含有与Ｃ４形成共沸物的１％—３％的甲醇。含甲醇的Ｃ４混合物既不能用作烷基化原料，也不能做民用液化气燃料，必须将二者分离。 一般蒸馏的方法对已形成的共沸物是不能分离的，因此选择萃取的方法。水与Ｃ４不互溶，却能与甲醇完全互溶，因此能把Ｃ４共沸物中的甲醇萃取出来，使Ｃ４中的甲醇质量残余量小于０．０１％，含甲醇的水溶液的相对密度大于Ｃ４的相对密度，很容易沉降分离，用一个萃取塔完成这一过程。作为萃取剂的纯水从塔（Ｔ００１）的上部进入，Ｃ４和甲醇共沸物从塔的底部进入，水为连续相，Ｃ４为分散相，二者逆向流动，在塔内填料（或筛板塔盘）作用下，两相充分接触并完成传质萃取过程，使Ｃ４中的甲醇进入水相。水相经塔釜沉降后从釜底排出，Ｃ４相经萃取塔顶扩大段的减速沉降，使Ｃ４相不含游离水后，从萃取塔顶部排出进入一个Ｃ４缓冲罐，经再一次沉降脱水后即可出装置。萃取塔排出的甲醇水溶液进入一个换热器，预热到 一定 温 度后进甲醇回收塔（Ｔ００２ )，回收其 中的甲醇。 ２ ．甲醇回收原理及工艺流程 甲醇回收塔进料是含甲醇8%的水溶液，经分离，将甲醇和水分开 ，塔顶得 含甲醇99%以 上的甲醇，塔釜得 含99.9%以 上的水，从而 达 到 回收甲醇的目 的。甲醇回收塔分离甲醇的工作原理是依 据 组分挥 发度不同 而 达 到 分离的目 的。 第二章 主 要 工艺参 数 １．Ｔ００１萃取塔 界 位 １０％——２ ０％ 压 力 ０．３７ ——１．０Ｍ Ｐ ａ ２ ．Ｔ００２ 回收塔 液位 ２ ０％——８ ０％ 压 力 ０．０３——０．１Ｍ Ｐ ａ 底温 ９ ０——１１０℃ 顶温 ６ ０——７ ０℃ 第三 章 萃取塔的操 作 正 常 情 况 下的萃取塔操 作条 件 从MTBE 来 C4 组分中含有与C4 形成共沸物的1%---3%的甲醇。含甲醇的C4 混合物料不能用作烷基化原料，也不能用作民用液化气燃料，必须将二者分离。 一般蒸馏的方法对已形成的共沸物是不能分离的，因此选择萃取的方法。水与C4 不互容，却能与甲醇完全互溶，因此能把 C4 共沸物中的甲醇萃取出来，使 C4 中的甲醇质量残余量小于 0.01%，含甲醇的水溶液的相对密度大于 C4 的相对密度，很容易沉淀 分离，用一个萃取塔完成这一个过程。作为萃取剂的纯水从塔的上部进入，C4 与甲醇的共沸物从塔...
