甲醇水溶液连续精馏塔设计VIP专享

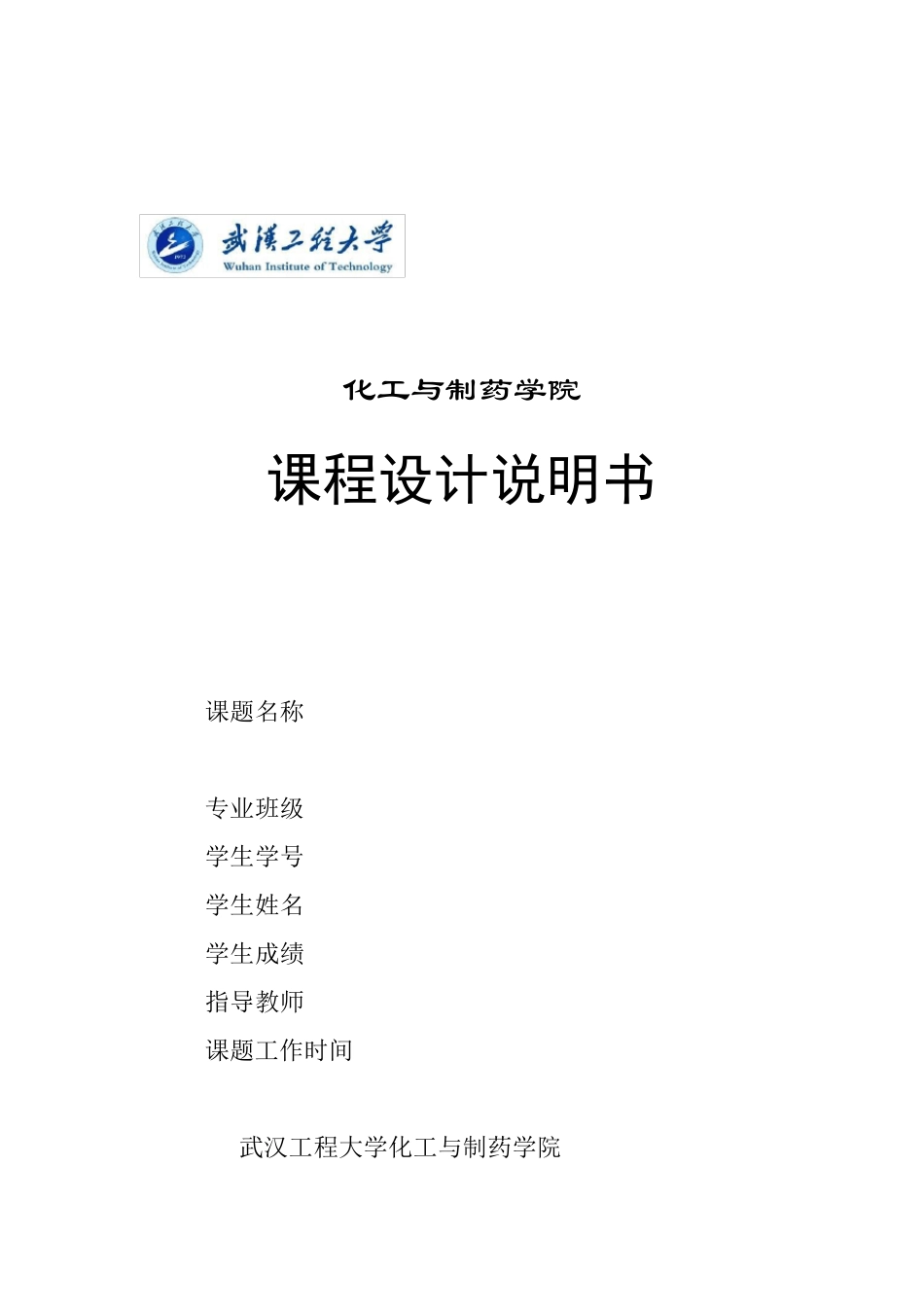

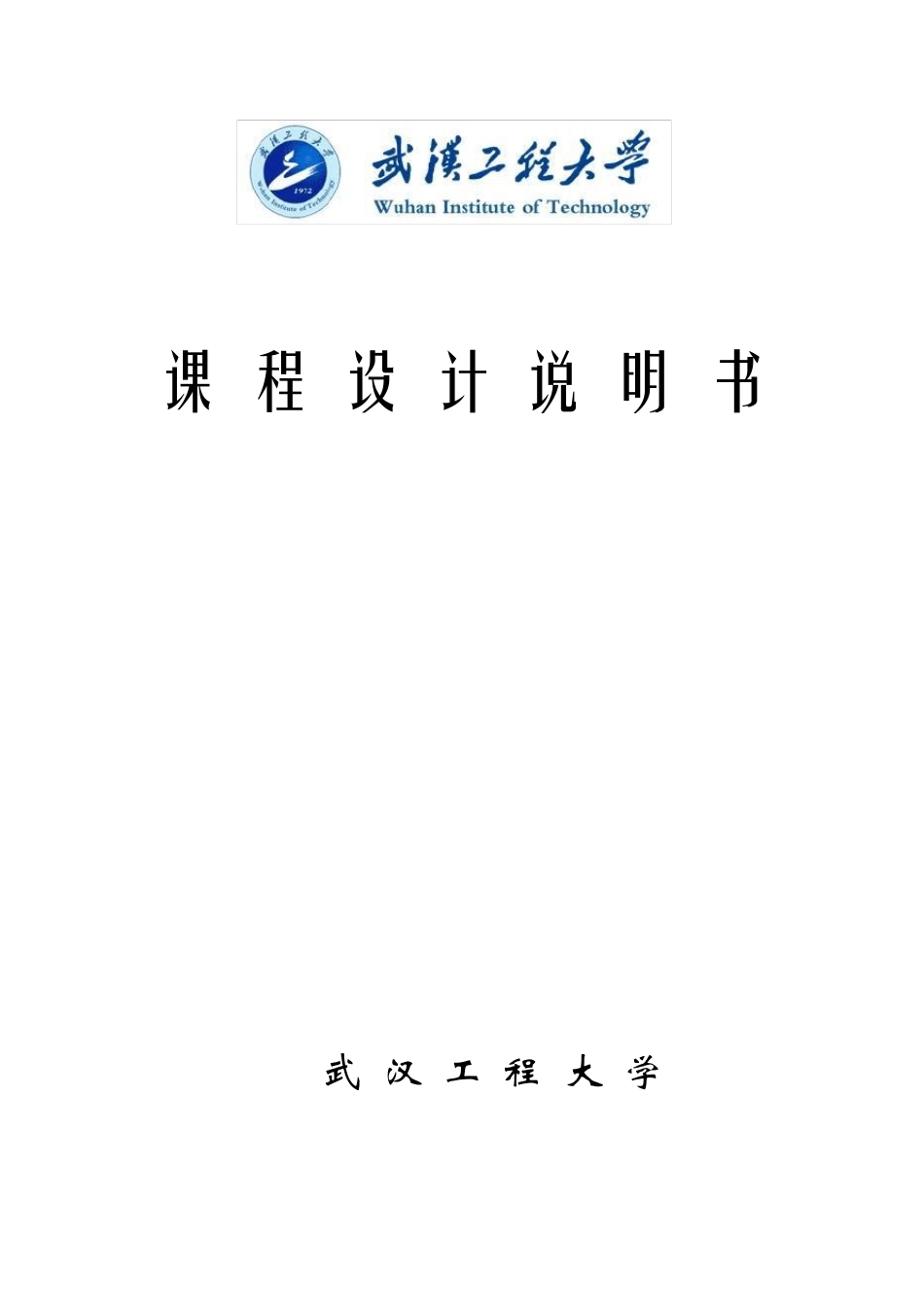

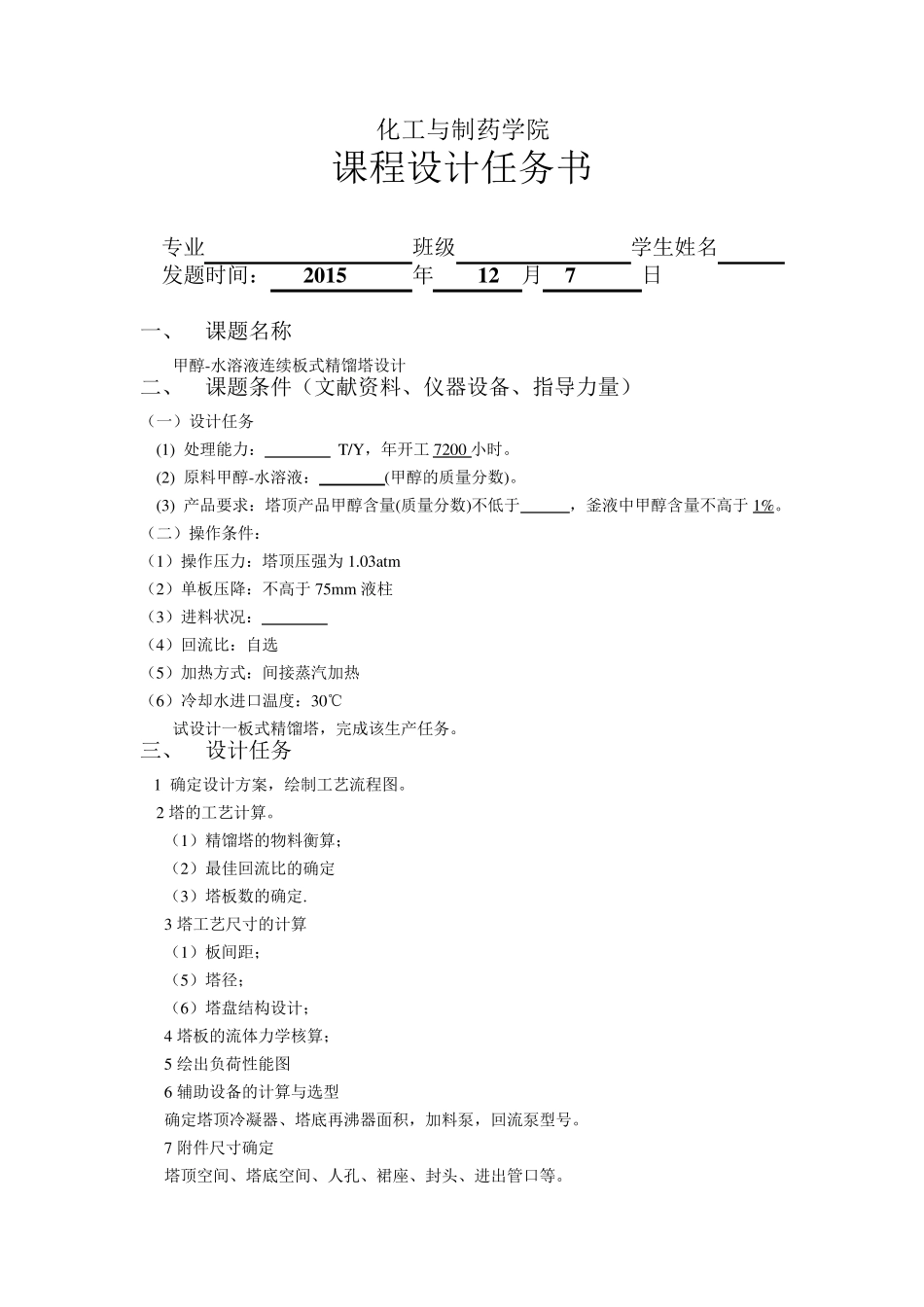

课 程 设 计 说 明 书 武 汉 工 程 大 学 化工与制药学院 课程设计说明书 课题名称 专业班级 学生学号 学生姓名 学生成绩 指导教师 课题工作时间 武汉工程大学化工与制药学院 化工与制药学院 课程设计任务书 专业 班级 学生姓名 发题时间： 2 0 1 5 年 1 2 月 7 日 一、 课题名称 甲醇-水溶液连续板式精馏塔设计 二、 课题条件（文献资料、仪器设备、指导力量） （一）设计任务 (1) 处理能力： T/Y，年开工7200 小时。 (2) 原料甲醇-水溶液： (甲醇的质量分数)。 (3) 产品要求：塔顶产品甲醇含量(质量分数)不低于 ，釜液中甲醇含量不高于1%。 （二）操作条件： （1）操作压力：塔顶压强为1.03atm （2）单板压降：不高于75mm 液柱 （3）进料状况： （4）回流比：自选 （5）加热方式：间接蒸汽加热 （6）冷却水进口温度：30℃ 试设计一板式精馏塔，完成该生产任务。 三、 设计任务 1 确定设计方案，绘制工艺流程图。 2 塔的工艺计算。 （1）精馏塔的物料衡算； （2）最佳回流比的确定 （3）塔板数的确定. 3 塔工艺尺寸的计算 （1）板间距； （5）塔径； （6）塔盘结构设计； 4 塔板的流体力学核算； 5 绘出负荷性能图 6 辅助设备的计算与选型 确定塔顶冷凝器、塔底再沸器面积，加料泵，回流泵型号。 7 附件尺寸确定 塔顶空间、塔底空间、人孔、裙座、封头 、进出管 口等 。 8 设计计算结果汇总表 9 设计结果评价 1 0 、绘制精馏塔装配图 1 1 、编制设计说明书 四、 设计所需技术参数 物性数据：热容、粘度、密度、表面张力和饱和蒸气压等。 五、 设计说明书内容与装订顺序 1 封面 2 任务书 3 《课程设计》综合成绩评定表 4 中英文摘要。 5 目录及页码 6 说明书正文 7 参考文献 8 附录 9 附精馏塔装配图及流程图 六、 进度计划（列出完成项目设计内容、绘图等具体起始日期） 1 设计动员，下达设计任务书 2 0 1 5 .1 2 .7 2 搜集资料，阅读教材，拟订设计进度 2 0 1 5 .1 2 .7 —1 2 .8 3 设计计算（包括电算） 2 0 1 5 .1 2 .9 —1 2 .1 3 4 绘图 2 0 1 5 .1 2 .1 4 —1 2 .1 6 5 整理设计资料，撰写设计说明书 2 0 1 5 .1 2 .1 7 —1 2 .1 8 6 设计小结及答辩 2 0 1 5 .1 2 .1 9 指导教师（签名）： 2015 年 12 月 7 日 学科部（...
