电位差计的使用

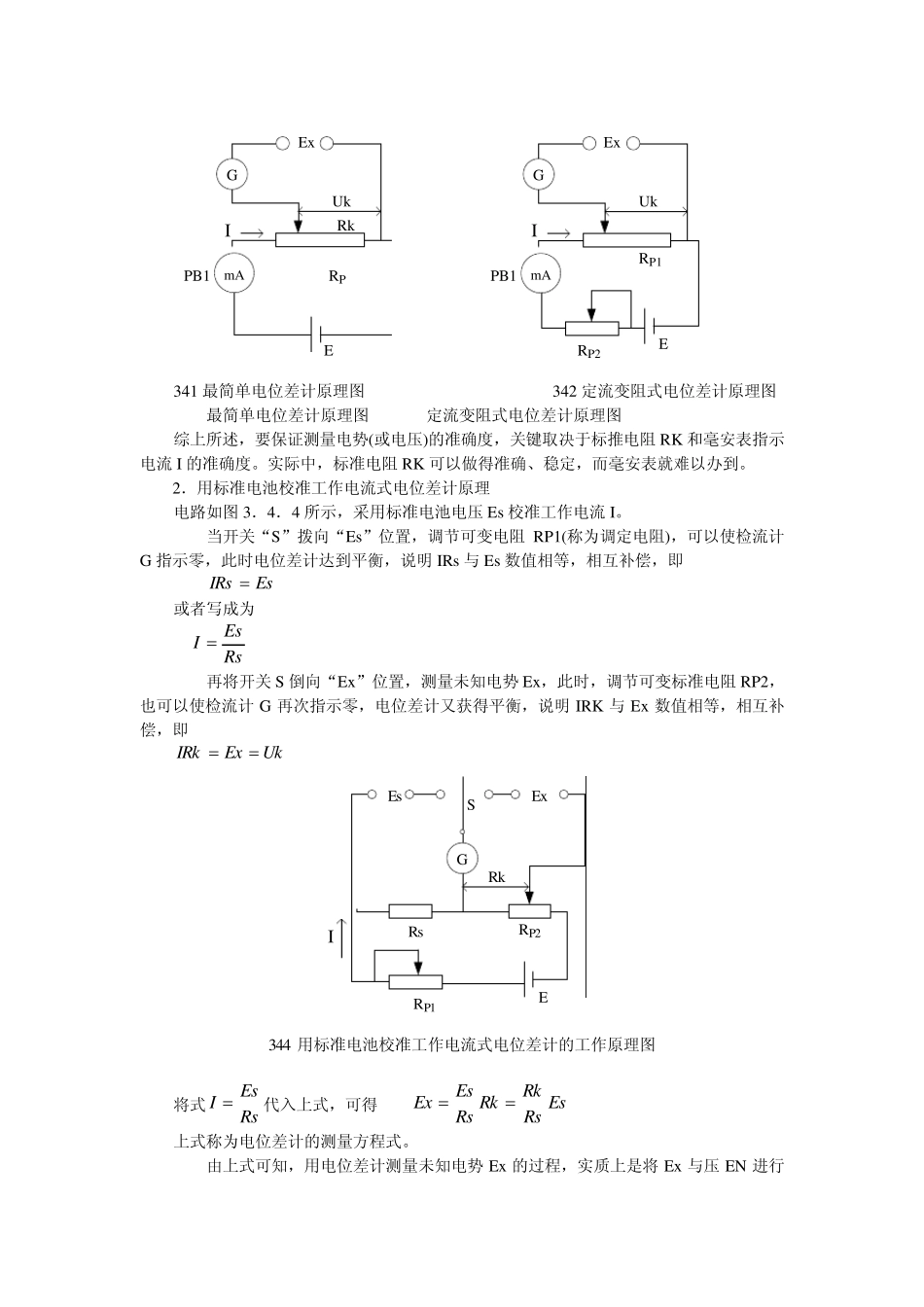

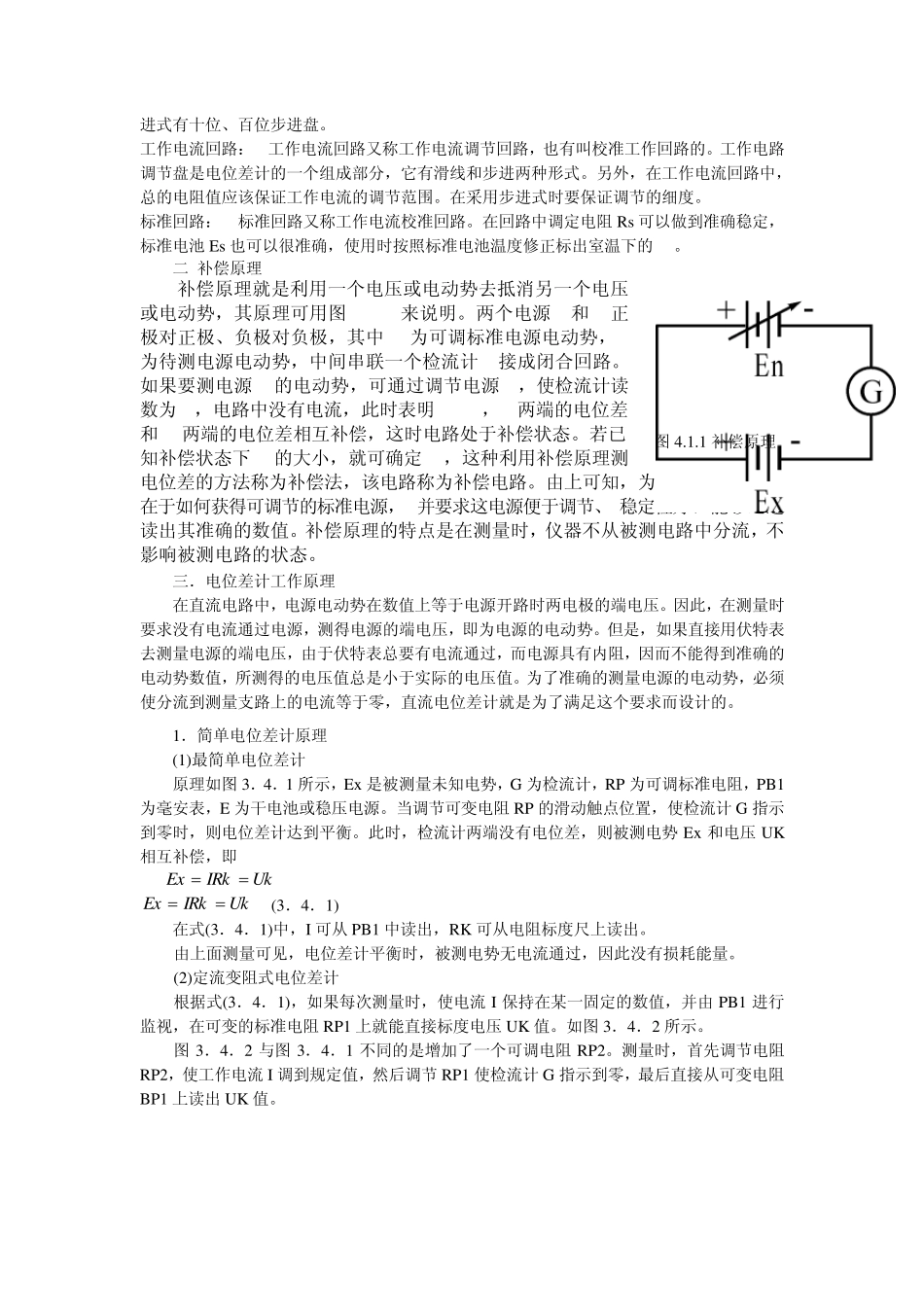

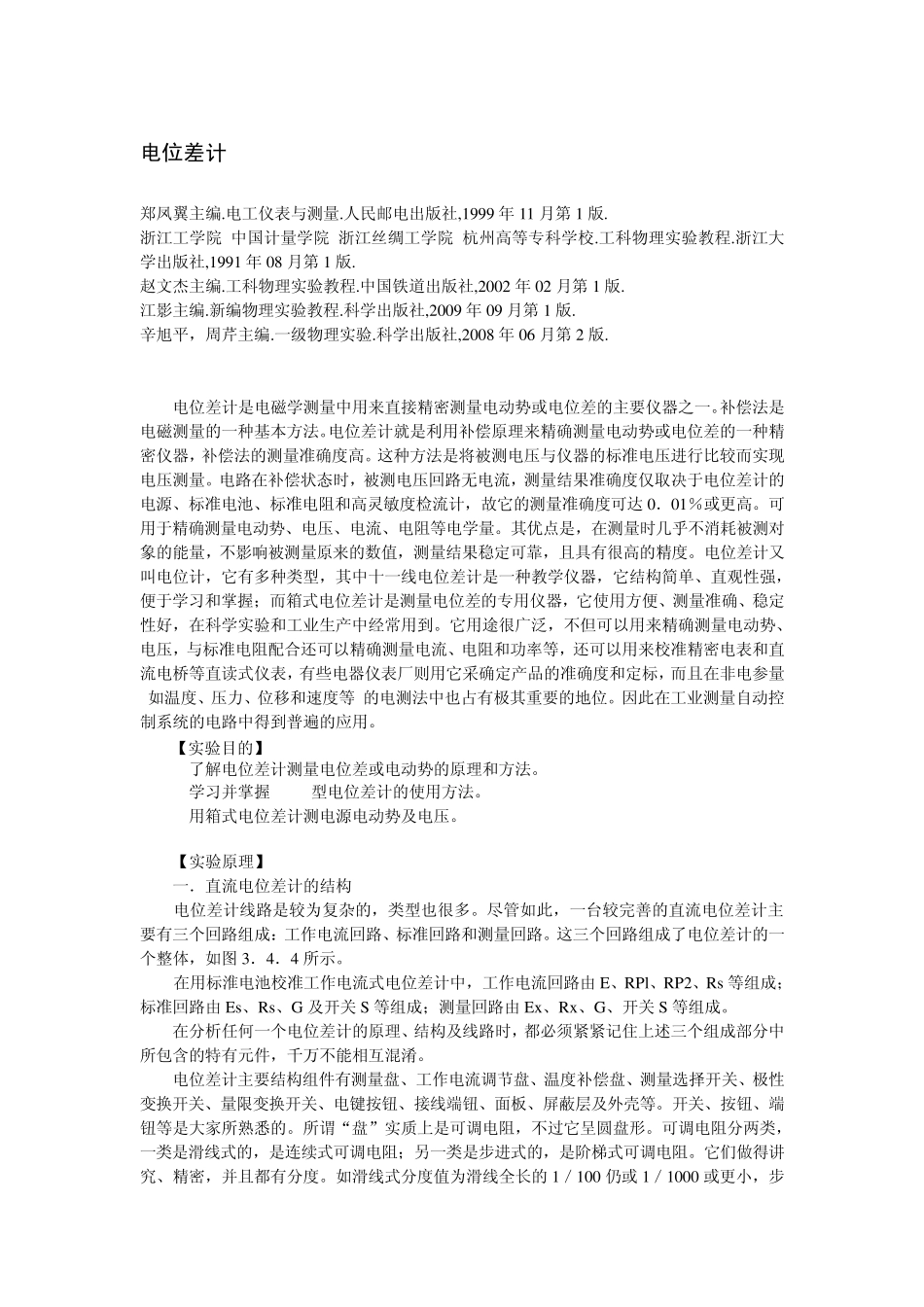

电位差计 郑凤翼主编.电工仪表与测量.人民邮电出版社,1999 年 11 月第 1 版. 浙江工学院 中国计量学院 浙江丝绸工学院 杭州高等专科学校.工科物理实验教程.浙江大学出版社,1991 年 08 月第 1 版. 赵文杰主编.工科物理实验教程.中国铁道出版社,2002 年 02 月第 1 版. 江影主编.新编物理实验教程.科学出版社,2009 年 09 月第 1 版. 辛旭平，周芹主编.一级物理实验.科学出版社,2008 年 06 月第 2 版. 电位差计是电磁学测量中用来直接精密测量电动势或电位差的主要仪器之一。补偿法是电磁测量的一种基本方法。电位差计就是利用补偿原理来精确测量电动势或电位差的一种精密仪器，补偿法的测量准确度高。这种方法是将被测电压与仪器的标准电压进行比较而实现电压测量。电路在补偿状态时，被测电压回路无电流，测量结果准确度仅取决于电位差计的电源、标准电池、标准电阻和高灵敏度检流计，故它的测量准确度可达 0．01％或更高。可用于精确测量电动势、电压、电流、电阻等电学量。其优点是，在测量时几乎不消耗被测对象的能量，不影响被测量原来的数值，测量结果稳定可靠，且具有很高的精度。电位差计又叫电位计，它有多种类型，其中十一线电位差计是一种教学仪器，它结构简单、直观性强，便于学习和掌握；而箱式电位差计是测量电位差的专用仪器，它使用方便、测量准确、稳定性好，在科学实验和工业生产中经常用到。它用途很广泛，不但可以用来精确测量电动势、电压，与标准电阻配合还可以精确测量电流、电阻和功率等，还可以用来校准精密电表和直流电桥等直读式仪表，有些电器仪表厂则用它采确定产品的准确度和定标，而且在非电参量(如温度、压力、位移和速度等)的电测法中也占有极其重要的地位。因此在工业测量自动控制系统的电路中得到普遍的应用。 【实验目的】 1.了解电位差计测量电位差或电动势的原理和方法。 2.学习并掌握UJ31型电位差计的使用方法。 3.用箱式电位差计测电源电动势及电压。 【实验原理】 一．直流电位差计的结构 电位差计线路是较为复杂的，类型也很多。尽管如此，一台较完善的直流电位差计主要有三个回路组成：工作电流回路、标准回路和测量回路。这三个回路组成了电位差计的一个整体，如图3．4．4 所示。 在用标淮电池校准工作电流式电位差计中，工作电流回路由E、RPl、RP2、Rs 等组成；标准回路由Es、Rs、G 及开关S 等组成；测量回路由Ex、Rx、G、开关S 等组成。 在分析任何...
