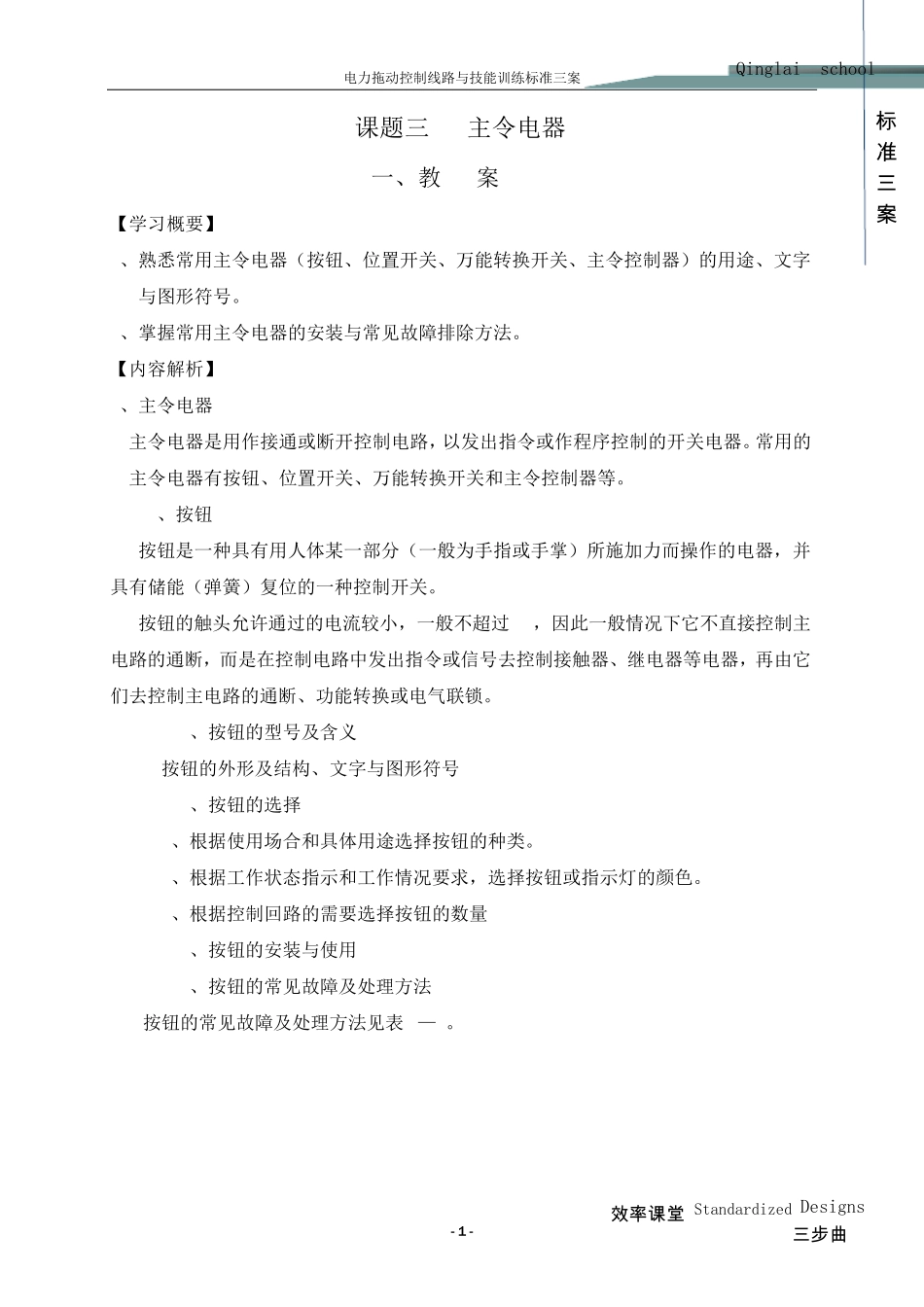

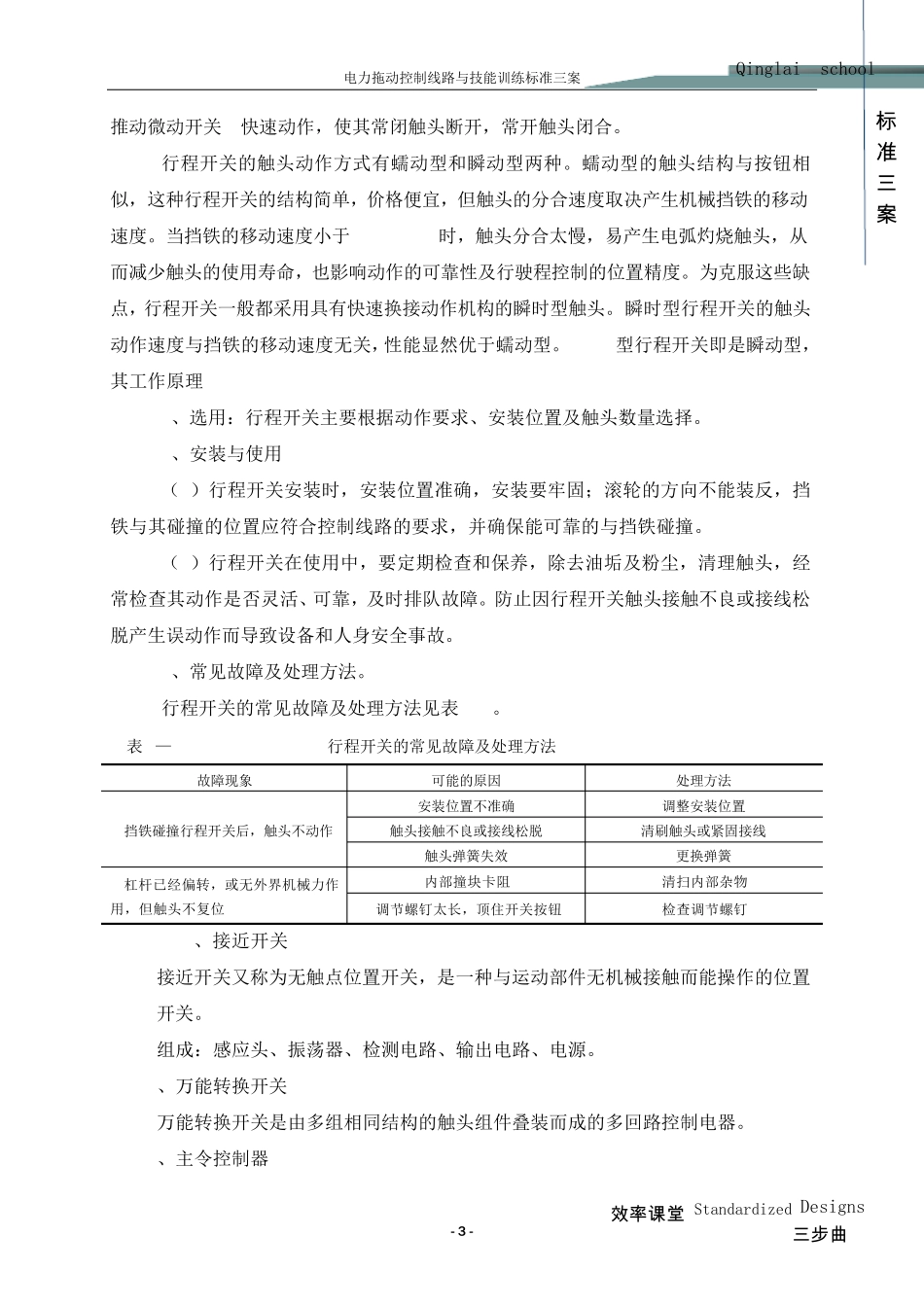

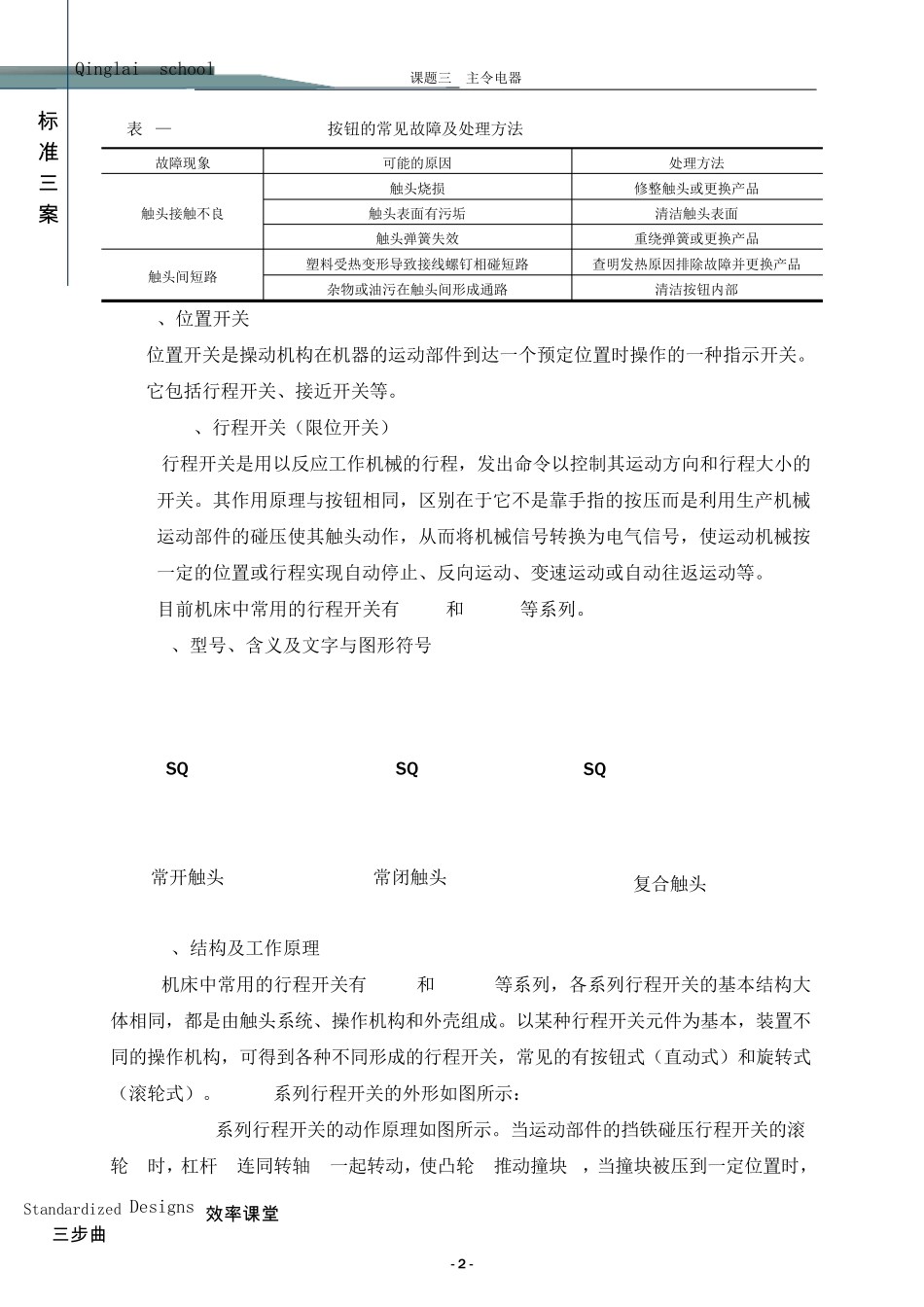

电力拖动控制线路与技能训练标准三案 - 1 - 效 率 课 堂 标准三案 Qinglai school 三步曲 Standardized Designs 课题三 主令电器 一、教 案 【学习概要】 1、熟悉常用主令电器(按钮、位置开关、万能转换开关、主令控制器)的用途、文字与图形符号。 2、掌握常用主令电器的安装与常见故障排除方法。 【内容解析】 1、主令电器 主令电器是用作接通或断开控制电路,以发出指令或作程序控制的开关电器。常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。 1.1、按钮 按钮是一种具有用人体某一部分(一般为手指或手掌)所施加力而操作的电器,并具有储能(弹簧)复位的一种控制开关。 按钮的触头允许通过的电流较小,一般不超过 5A,因此一般情况下它不直接控制主电路的通断,而是在控制电路中发出指令或信号去控制接触器、继电器等电器,再由它们去控制主电路的通断、功能转换或电气联锁。 1.1.1、按钮的型号及含义 按钮的外形及结构、文字与图形符号 1.1.2、按钮的选择 A、根据使用场合和具体用途选择按钮的种类。 B、根据工作状态指示和工作情况要求,选择按钮或指示灯的颜色。 C、根据控制回路的需要选择按钮的数量 1.1.3、按钮的安装与使用 1.1.4、按钮的常见故障及处理方法 按钮的常见故障及处理方法见表3—1。 课题三 主令电器 - 2 - 标准三案 Qinglai school Standardized Designs 效率课堂 三步曲 表3—1 按钮的常见故障及处理方法 故障现象 可能的原因 处理方法 触头接触不良 触头烧损 修整触头或更换产品 触头表面有污垢 清洁触头表面 触头弹簧失效 重绕弹簧或更换产品 触头间短路 塑料受热变形导致接线螺钉相碰短路 查明发热原因排除故障并更换产品 杂物或油污在触头间形成通路 清洁按钮内部 1.2、位置开关 位置开关是操动机构在机器的运动部件到达一个预定位置时操作的一种指示开关。它包括行程开关、接近开关等。 1.2.1、行程开关(限位开关) 行程开关是用以反应工作机械的行程,发出命令以控制其运动方向和行程大小的开关。其作用原理与按钮相同,区别在于它不是靠手指的按压而是利用生产机械运动部件的碰压使其触头动作,从而将机械信号转换为电气信号,使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动等。 目前机床中常用的行程开关有 LX19和 JLXK1等系列。 A、型号、含义及文字与图形符号 B、结构及工作原理...
