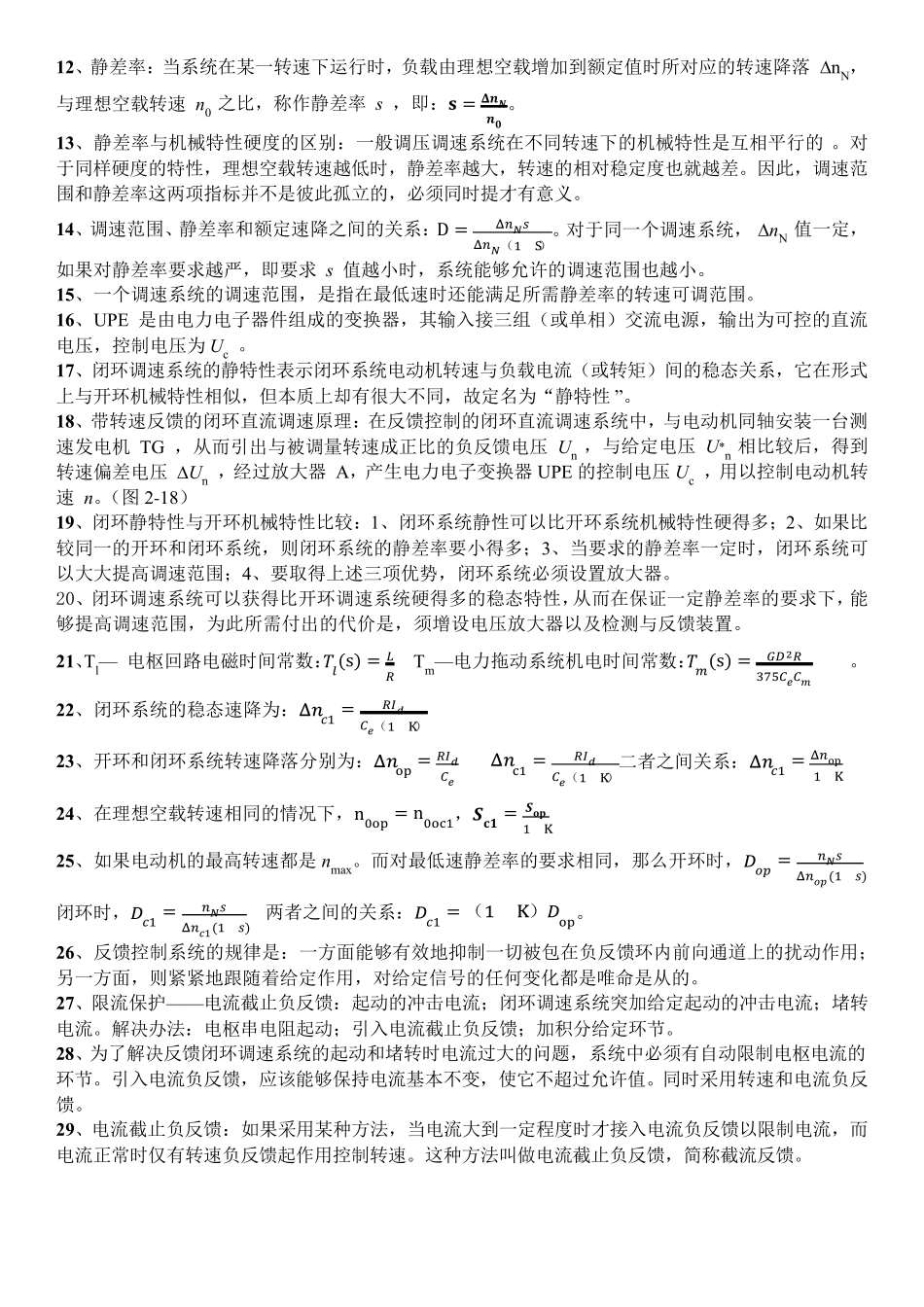

电力拖动制动控制系统——运动控制系统 一、名词解释 VVVF:变压变频; Carrier Wav e:载波; SHEPWM:消除制定次数谐波的 PWM; SPWM:正弦脉宽调制; ASR:转速调节器; FBS:测速调节器; UPEM:桥式可逆电力电子变换器; APR:位置调节器; DTC:直接转矩控制; IGBT:绝缘栅双极晶体管; CHBPWM:电流滞环跟踪 PWM; PWM:脉宽调制; ACR:电流调节器; SVPWM: FBC:电流反馈环节; UPE:电力电子变换器; DLC:逻辑控制环节; PID:比例积分微分。 二、勾画重点 第一章、转速反馈的直流调速系统 直流电动机基本方程:ᵃᵄ = ᵃᵅΦᵅ ᵄ = ᵃᵄ + ᵃᵄᵄᵄ ᵄ = ᵃᵆΦᵃᵄ ᵄ = ᵄ2 + ᵄ0 = ᵄᵃ ᵃᵅ = ᵄᵅᵄᵅ 1、V-M 系统的特点:1:晶闸管整流装置不仅在经济性和可靠性上都有很大提高,而且在技术性能上也显示出较大的优越性;2:在控制作用的快速性上,变流机组是秒级,而晶闸管整流器是毫秒级。V-M 系统的问题:1:由于晶闸管的单向导电性,给系统的可逆运行造成困难;2:晶闸管对过电压、过电流和过高的du/dt与di/dt 都十分敏感,若超过允许值会在很短的时间内损坏器件;3:由谐波与无功功率引起电网电压波形畸变,殃及附近的用电设备。 2、PW M 的优点:1:主电路线路简单,需用的功率器件少;2:开关频率高,电流容易连续,谐波少,电机损耗及发热都较小;3:低速性能好,稳速精度高,调速范围宽,可达 1:10000 左右;4:若与快速响应的电机配合,则系统频带 宽,动态响应快,动态抗干扰能力强。5:功率开关器件工作在开关状态,导通损耗小,当开关频率适当时,开关损耗也不大,装置效率较高。6:直流电源采用不可控整流时,电网功率因数比相控整流器高。 3、斩波电路三种控制方式:PWM、PFM、混合型。 4、V-M 系统机械特性的特点:1:当电流连续时,特性还比较硬;2:断续段特性则很软,而且呈显著的非线性,理想空载转速翘得很高。 5、PW M 变换器的作用是:用 PWM 调制的方法,把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压系列,从而可以改变平均输出电压的大小,以调节电机转速。 6、电机两端得到的平均电压为:ᵄᵅ = ᵆonᵄ ᵄᵆ = ρᵄᵆ,  = ton / T 为 PWM 波形的占空比。改变  ( 0 ≤  < 1 )即可调节电机的转速,若令  = U ᵅ/ ᵄᵆ为 PWM 电压系数,则在不可逆 PWM 变换器中: =  双...
