电力电子技术实验报告模版

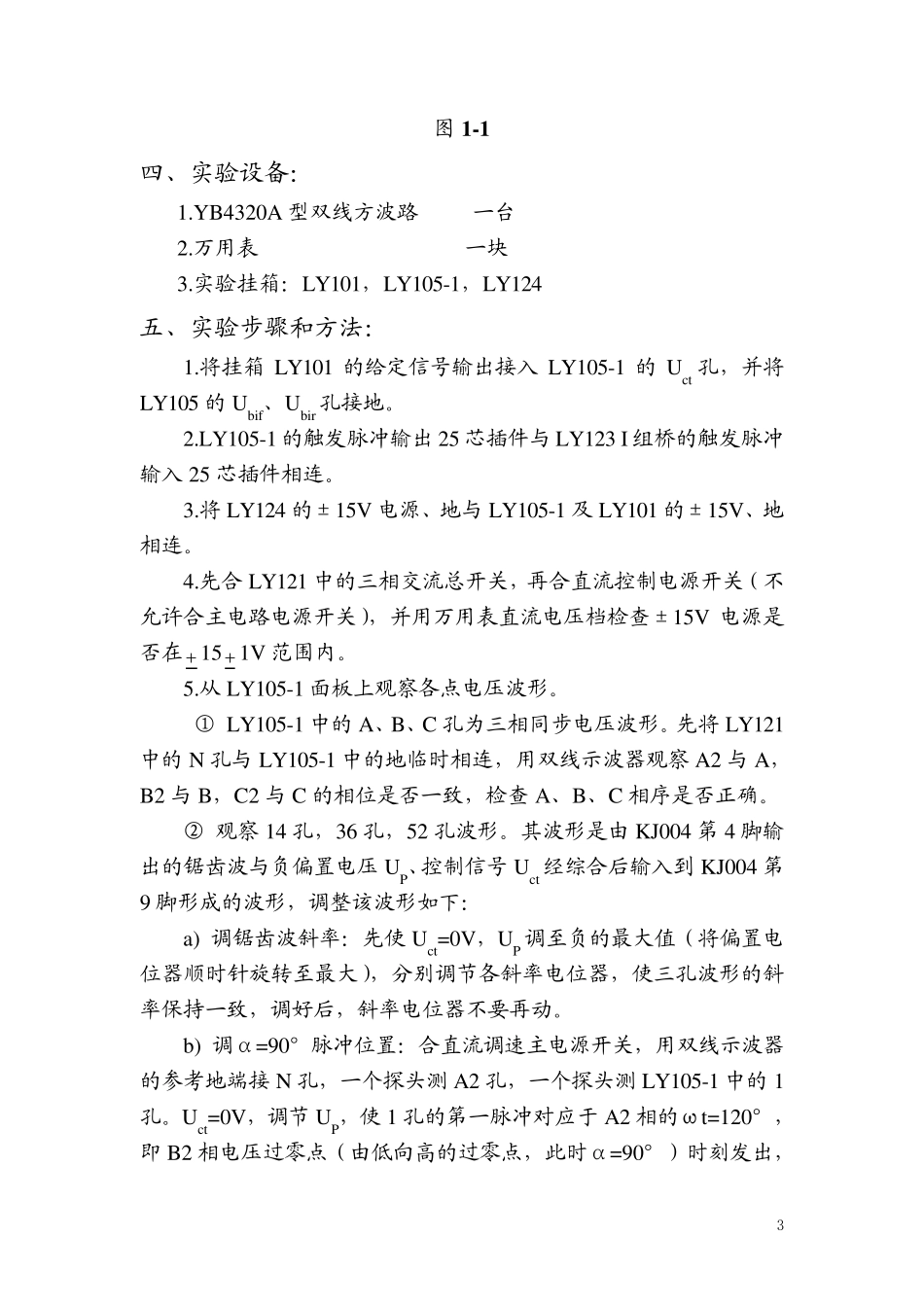

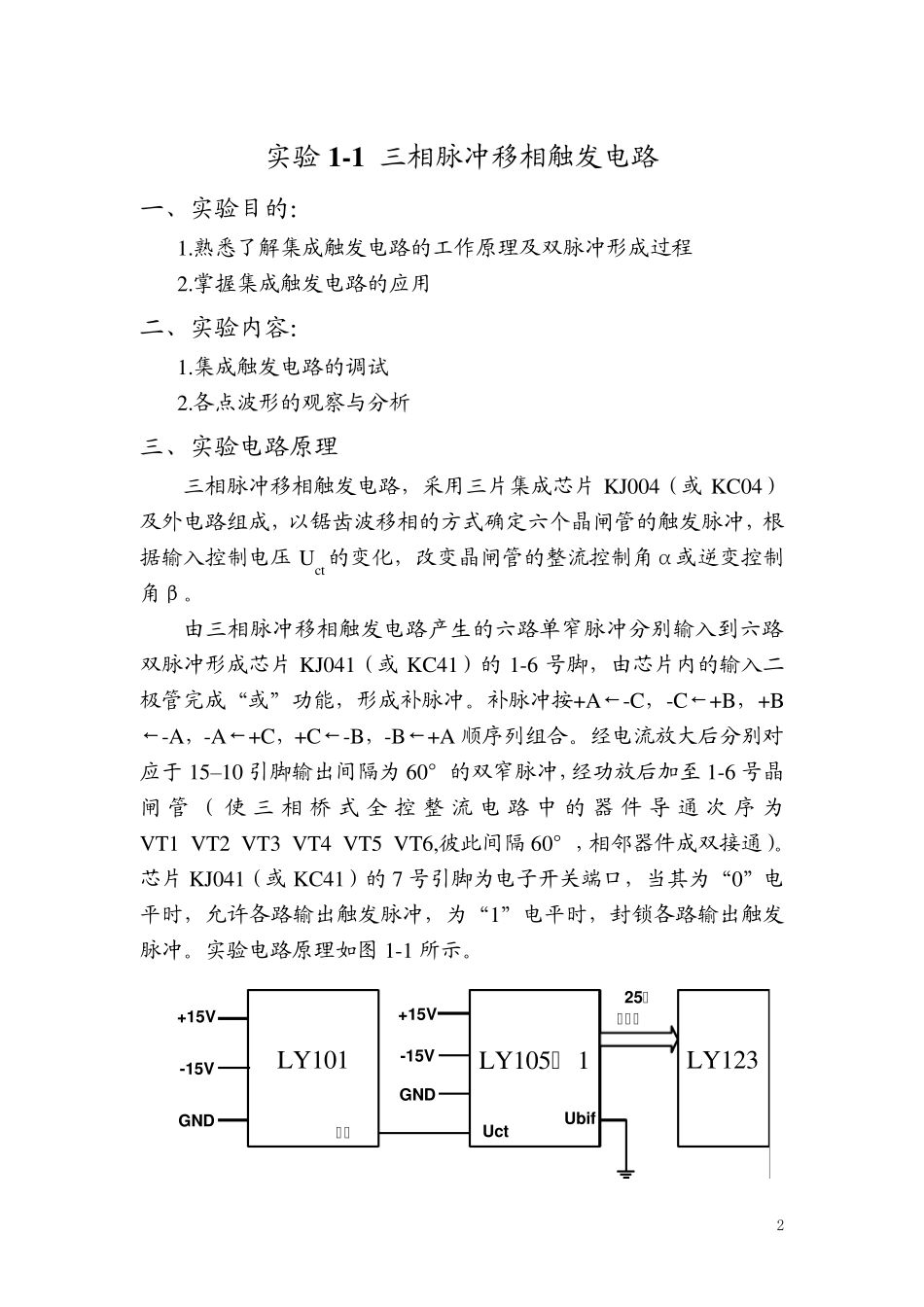

1 CENTRAL SOUTH UNIVERSITY 电力电子技术实验报告 姓 名 学 号 班 级 任课老师 完成时间 2 实验1 -1 三相脉冲移相触发电路 一、实验目的： 1.熟悉了解集成触发电路的工作原理及双脉冲形成过程 2.掌握集成触发电路的应用 二、实验内容： 1.集成触发电路的调试 2.各点波形的观察与分析 三、实验电路原理 三相脉冲移相触发电路，采用三片集成芯片KJ004（或KC04）及外电路组成，以锯齿波移相的方式确定六个晶闸管的触发脉冲，根据输入控制电压Uct的变化，改变晶闸管的整流控制角α或逆变控制角β。 由三相脉冲移相触发电路产生的六路单窄脉冲分别输入到六路双脉冲形成芯片KJ041（或KC41）的1-6 号脚，由芯片内的输入二极管完成“或”功能，形成补脉冲。补脉冲按+A←-C，-C←+B，+B←-A，-A←+C，+C←-B，-B←+A 顺序列组合。经电流放大后分别对应于15–10 引脚输出间隔为60°的双窄脉冲，经功放后加至 1-6 号晶闸管（使 三相桥 式全 控整流电路中 的器 件 导 通 次 序为VT1-VT2-VT3-VT4-VT5-VT6,彼此间隔60°，相邻器件成双接通）。芯片KJ041（或KC41）的7 号引脚为电子开关端口，当其为“0”电平时，允许各路输出触发脉冲，为“1”电平时，封锁各路输出触发脉冲。实验电路原理如图 1-1 所示。 LY101输出LY105－ 1+15V-15VGND+15V-15VGNDUct25芯连接线LY123Ubif 3 图 1 -1 四、实验设备： 1.YB4320A 型双线方波路 一台 2.万用表 一块 3.实验挂箱：LY101，LY105-1，LY124 五、实验步骤和方法： 1.将挂箱 LY101 的给定信号输出接入 LY105-1 的 Uct 孔，并将LY105 的 Ubif、Ubir 孔接地。 2.LY105-1 的触发脉冲输出 25 芯插件与 LY123 I 组桥的触发脉冲输入 25 芯插件相连。 3.将 LY124 的±15V 电源、地与 LY105-1 及 LY101 的±15V、地相连。 4.先合 LY121 中的三相交流总开关，再合直流控制电源开关（不允许合主电路电源开关），并用万用表直流电压档检查±15V 电源是否在 15  1V 范围内。 5.从 LY105-1 面板上观察各点电压波形。 ① LY105-1 中的 A、B、C 孔为三相同步电压波形。先将 LY121中的 N 孔与 LY105-1 中的地临时相连，用双线示波器观察 A2 与 A，B2 与 B，C2 与 C 的相位是否一致，检查 A、B、C 相序是否正确。 ② 观察 14 孔，36 孔，52 孔波形。其波形是由 KJ004 第 4 脚输出的锯齿波与负偏臵电压 U...
