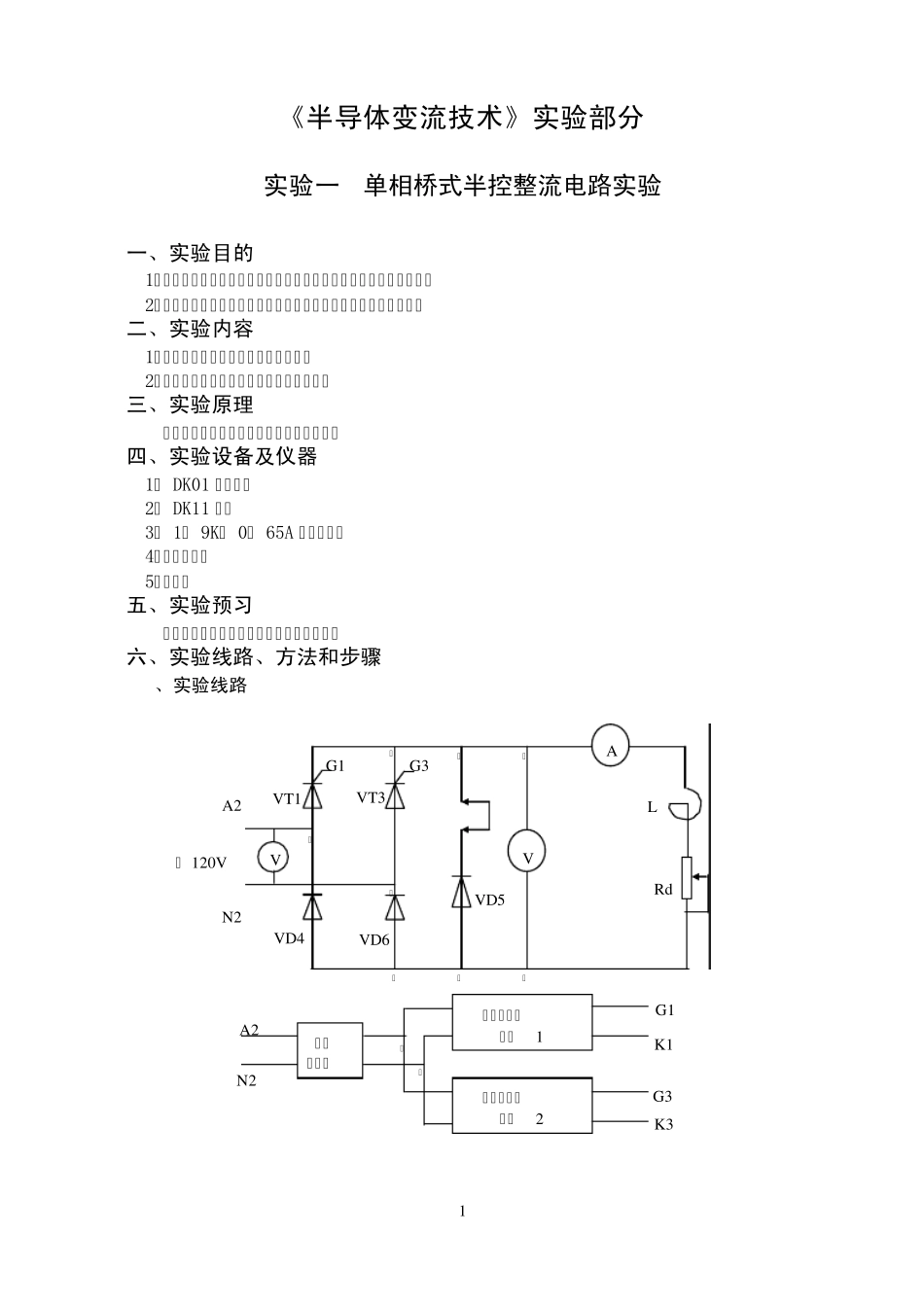

1 《半导体变流技术》实验部分 实验一 单相桥式半控整流电路实验 一、实验目的 1、加深理解单相桥式半控整流电路带电阻、阻感负载时的工作情况。 2、加深理解单相桥式半控整流电路阻感负载时续流二极管的作用。 二、实验内容 1、单相桥式半控整流电路带电阻负载。 2、单相桥式半控整流电路带电阻电感负载。 三、实验原理 参阅《半导体变流技术》教材的有关章节。 四、实验设备及仪器 1、 DK01 主控制屏 2、 DK11 挂箱 3、 1． 9K、 0． 65A 滑线电阻器 4、双线示波器 5、万用表 五、实验预习 预习《半导体变流技术》教材的有关章节。 六、实验线路、方法和步骤 1、实验线路 VD4 VT1 VT3 VD6 V ● A L Rd VD5 A2 N2 ～ 120V ● ● ● ● ● ● ● G1 G3 同步 变压器 锯齿波触发电路1 锯齿波触发电路2 ● ● G1 G3 K3 K1 A2 N2 V 2 2、实验方法和步骤 （1）、主控制屏开关的设置 将主控制屏上的“调速电源选择开关”拨至“直流调速”，将DK11 左下角的两个开关分别拨至“单相桥式”和“开”。触发电路采用锯齿波同步移相触发电路，将DK11 左上角“触发选择开关”拨至“锯齿波”， DK11 挂箱上同步变压器原边接A2、B2，并将主控制屏上的Ublr 悬空。 （2）、单相半控桥式整流电路带电阻性负载 ①利用Ⅱ组桥的晶闸管、二极管组成单相桥式半控整流电路并接成电阻性负载，将锯齿波触发电路的脉冲输出端“G1”“ K1”“ G3”“ K3”分别接至晶闸管VT1 和 VT3的门极、阴极。然后接通主电路和低压控制电源，用示波器观察负载电压Ud 的波形，用 Ud 来确定α 的估算方法和移相范围。 ②记录Ud 在 α 等于下列角度下的电压值。 α 300 600 900 1200 1500 Ud（测量值）V Ud（理论值）V Id（测量值）A 测得电源电压值U2= （ V） 写出计算理论值所用公式Ud= 3 ③、描绘α =600、 900 时 Ud、 Uvt、 UvD 的波形。 α =600 α =900 ④电阻负载实验作完后，请断开主电路电源和低压控制电源。 （3）、单相桥式半控整流电路带阻感性负载 ①将电感L=100mH 与滑线电阻器Rd 串联接入负载回路。然后接通“低压控制电源”和主回路电源。 ②记录α 在下列角度下的Ud 值。 α 300 600 900 1200 1500 Ud(测量值)V Ud(理论值)V Id（测量值）A 测得电源电压值U2= （ V） 4 写出计算理论值所用公式Ud= ③不接续流二极管VD5 时，描绘...
