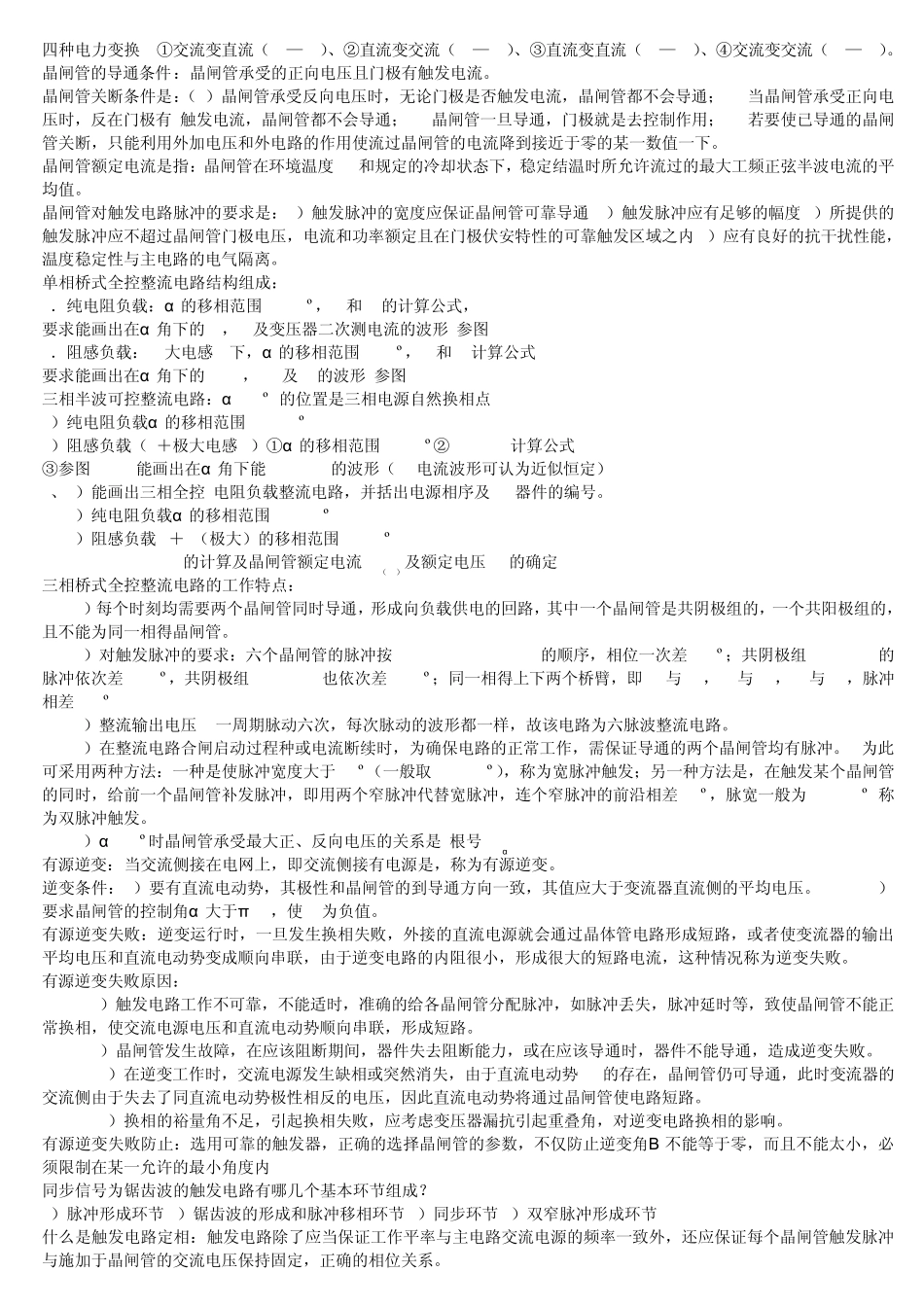

四种电力变换: ①交流变直流（AC—DC）、②直流变交流（DC—AC）、③直流变直流（DC—DC）、④交流变交流（AC—AC）。 晶闸管的导通条件：晶闸管承受的正向电压且门极有触发电流。 晶闸管关断条件是：（1）晶闸管承受反向电压时，无论门极是否触发电流，晶闸管都不会导通；(2)当晶闸管承受正向电压时，反在门极有 触发电流，晶闸管都不会导通；(3)晶闸管一旦导通，门极就是去控制作用；(4)若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值一下。 晶闸管额定电流是指：晶闸管在环境温度 40和规定的冷却状态下，稳定结温时所允许流过的最大工频正弦半波电流的平均值。 晶闸管对触发电路脉冲的要求是：1）触发脉冲的宽度应保证晶闸管可靠导通 2）触发脉冲应有足够的幅度 3）所提供的触发脉冲应不超过晶闸管门极电压，电流和功率额定且在门极伏安特性的可靠触发区域之内4）应有良好的抗干扰性能，温度稳定性与主电路的电气隔离。 单相桥式全控整流电路结构组成： A．纯电阻负载：α 的移相范围0~180º，Ud和 Id的计 算 公 式， 要求能画 出 在α 角 下的 Ud，Id及 变压器 二 次 测 电流的波形 (参 图 3-5); B．阻感 负载：R+大电感 L下，α 的移相范围0~90º，Ud和 Id计 算 公 式 要求能画 出 在α 角 下的 Ud,Id，Uvt1及 I2的波形 (参 图 3-6); 三 相半波可控整流电路：α =0 º 的位 置 是三 相电源 自 然 换相点 A）纯电阻负载α 的移相范围0~150 º B）阻感 负载（R＋ 极大电感 L）①α 的移相范围0~90 º②Ud Id Ivt计 算 公 式 ③参 图 3-17 能画 出 在α 角 下能 Ud Id Ivt的波形 （Id电流波形 可认 为 近似 恒 定） 3、A）能画 出 三 相全控 电阻负载整流电路，并 括 出 电源 相序 及 VT器 件的编 号 。 B）纯电阻负载α 的移相范围0~120 º C）阻感 负载R＋ L（极大）的移相范围0~90 º D) Ud Id Idvt Ivt 的计 算 及 晶闸管额定电流It（AV）及 额定电压 Utn的确 定 三 相桥式全控整流电路的工作特点 ： 1）每 个 时刻 均需 要两 个 晶闸管同 时导通，形 成向负载供电的回 路，其 中 一个 晶闸管是共 阴 极组的，一个 共 阳 极组的，且不能为 同 一相得 晶闸管。 2）对触发脉冲的要求：六 个 晶闸管的脉冲按VT1-VT2-VT3-VT4-VT5...
