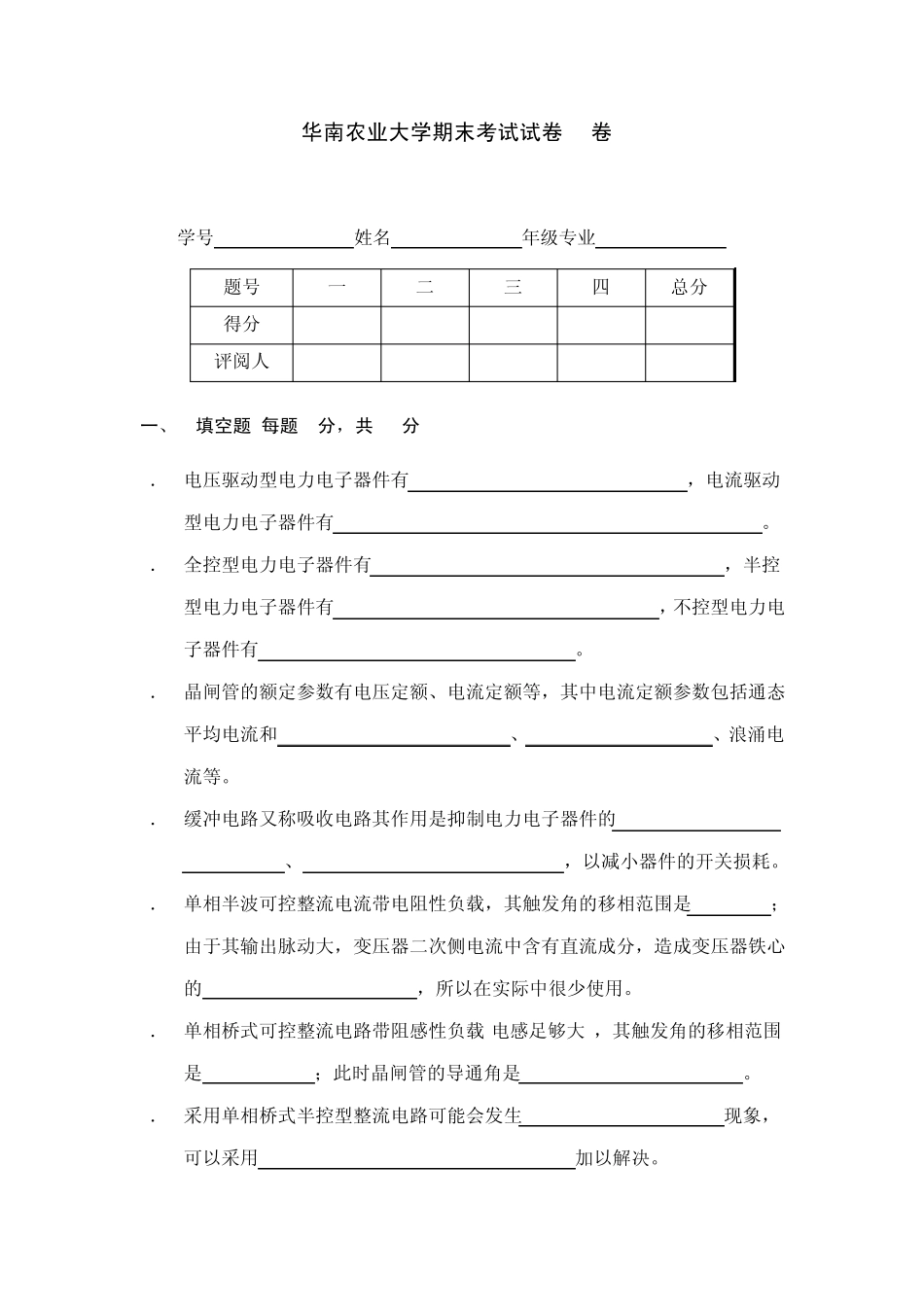

华南农业大学期末考试试卷(A卷) 学号 姓名 年级专业 题号 一 二 三 四 总分 得分 评阅人 一、 填空题(每题 2分，共 20分) 1． 电压驱动型电力电子器件有 ，电流驱动型电力电子器件有 。 2． 全控型电力电子器件有 ，半控型电力电子器件有 ，不控型电力电子器件有 。 3． 晶闸管的额定参数有电压定额、电流定额等，其中电流定额参数包括通态平均电流和 、 、浪涌电流等。 4． 缓冲电路又称吸收电路其作用是抑制电力电子器件的 、 ，以减小器件的开关损耗。 5． 单相半波可控整流电流带电阻性负载，其触发角的移相范围是 ；由于其输出脉动大，变压器二次侧电流中含有直流成分，造成变压器铁心的 ，所以在实际中很少使用。 6． 单相桥式可控整流电路带阻感性负载(电感足够大)，其触发角的移相范围是 ；此时晶闸管的导通角是 。 7． 采用单相桥式半控型整流电路可能会发生 现象，可以采用 加以解决。 8． 确定最小逆变角的依据是min，其中 表示 ， 表示 ， 表示安全裕量角。 9． 斩波电路近似计算公式是在负载电流连续的情况下得到的，一般要求负载较重或者 。 10． 横向换流三相桥式逆变电路，每个晶闸管的导通角度是 ；纵向换流三相桥式逆变电路，每个晶闸管的导通角度是 。 二、 判断题 (每题 1分，10题共 10分，对√、错×) 1． 电力系统中整流二极管一般是硅管。 ( ) 2． GTR集电极的电压升高后出现雪崩击穿即一次击穿后，如果集电极电流不超过最大允许耗散功率时对应的限度，GTR一般不会损坏。 （ ） 3． 晶闸管的串并联一般需要考虑均压和均流问题，对静态和动态的均压和均流解决方法是相同的。 （ ） 4． 漏感造成的换相重叠角对系统总是不利的，应尽量减小或消除。 （ ） 5． 大功率直流可逆电机晶闸管调速系统四象限运行一般采用两组变流桥反并联电路的连接方式。 （ ） 6． 三相半波可控整流电路采用共阴接法和共阳接法，其A、B相的自然换相点相差 120度。 （ ） 7． 交流调功电路和交流调压电路的控制方法相同。 （ ） 8． 用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，减少其谐波分量。 （ ） 9． 面积等效原理是PWM控制技术的理论基础。 （ ） 10． PWM整流电路可以实现静止无功功率发生器的功能。 （ ） 三、 简答题(每题 6分，5题共 30分) 1. 门极断路时，晶闸管承受正向阳...
