电力电缆截面积大小所对应额定电流的

电力电缆截面积大小所对应额定电流的_第1页
1/8
电力电缆截面积大小所对应额定电流的_第2页
2/8
电力电缆截面积大小所对应额定电流的_第3页
3/8

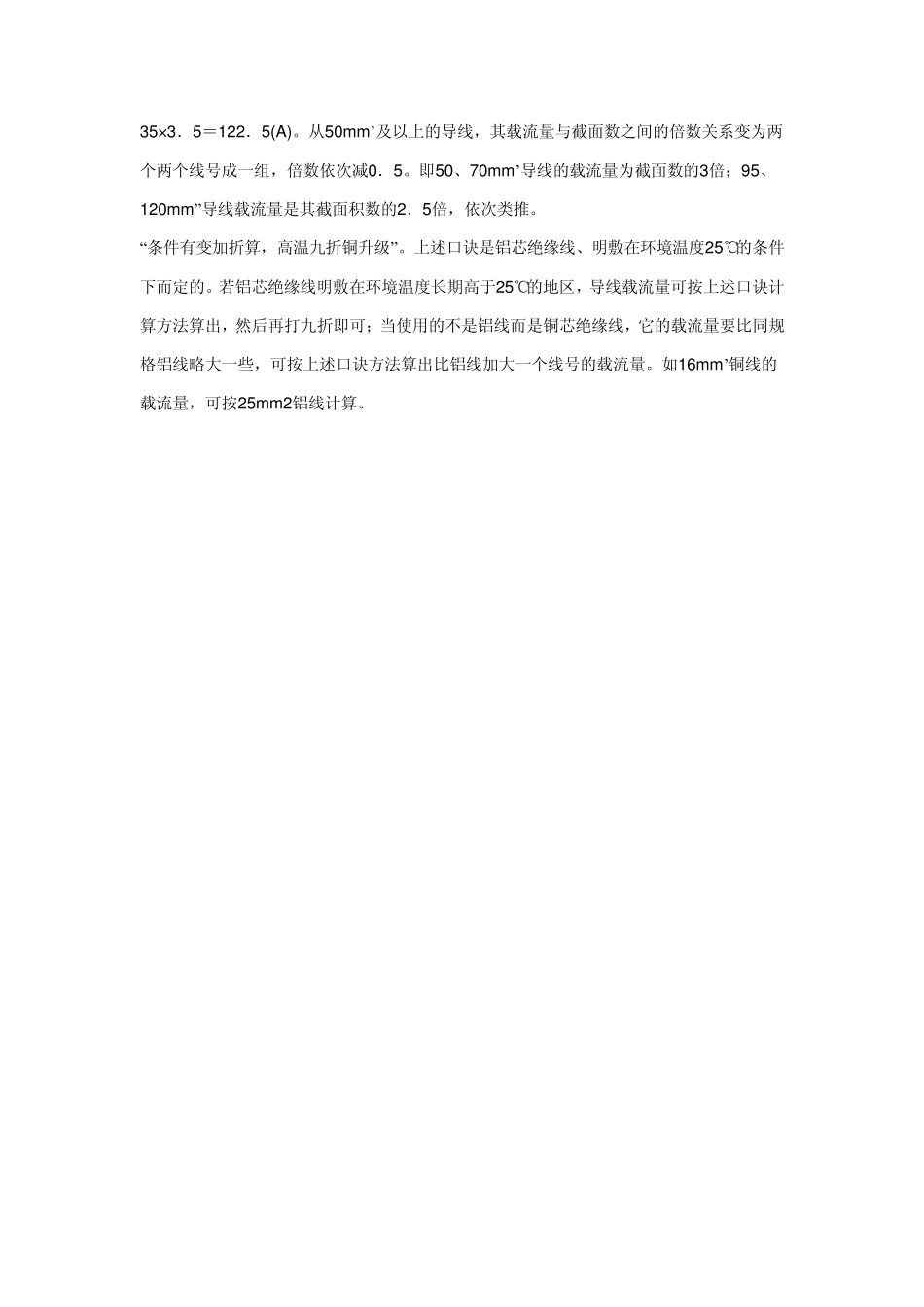

从理论上来说,一个毫米平方的截面可以负荷 6 安培,但是考虑到实际问题的时候,电流小的负载可以在 5 安培,电流超过 100 安培,一般工程上都是一个毫米平方按照 2 个安培考虑 有个估算口诀:10 下五,100 上二, 25. 35,四.三界, 70.95,两倍半. 穿管.高温,八.九折. 裸线加一半. 铜线升级算 一平方铜线承受安全电流,一般都按4A 电流计算 回答者:十下5,百上2,二五三五43界,铜线升级算. 意思是十个平方以下的线,乘5, 一百平方以上的线乘2 二十五以下乘4三十五以上乘3 铜线按线径的上级算,如1.5平方按2.5算 这是工厂计算口诀.很管用. 回答者:估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数” 来表示,通过心算而得。由表5 3可以看出:倍数随截面的增大而减小。 “二点五下乘以九,往上减一顺号走” 说的是2.5m m ’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5m m ’导线,载流量为2.5× 9=22.5(A)。从4m m ’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减 l,即4× 8、6× 7、10× 6、16× 5、25× 4。 “三十五乘三点五,双双成组减点五” ,说的是35m m ” 的导线载流量为截面数的3.5倍,即35× 3.5=122.5(A)。从50m m ’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70m m ’导线的载流量为截面数的3倍;95、120m m ” 导线载流量是其截面积数的2.5倍,依次类推。 “ 条件有变加折算,高温九折铜升级” 。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16m m ’铜线的载流量,可按25m m 2铝线计算。 电流与电线截面积的关系 一. 铝芯绝缘导线载流量与截面的倍数关系 截面:1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 倍数:9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电流:9 14...
