电力电缆理论重量表

电力电缆理论重量表_第1页
1/12

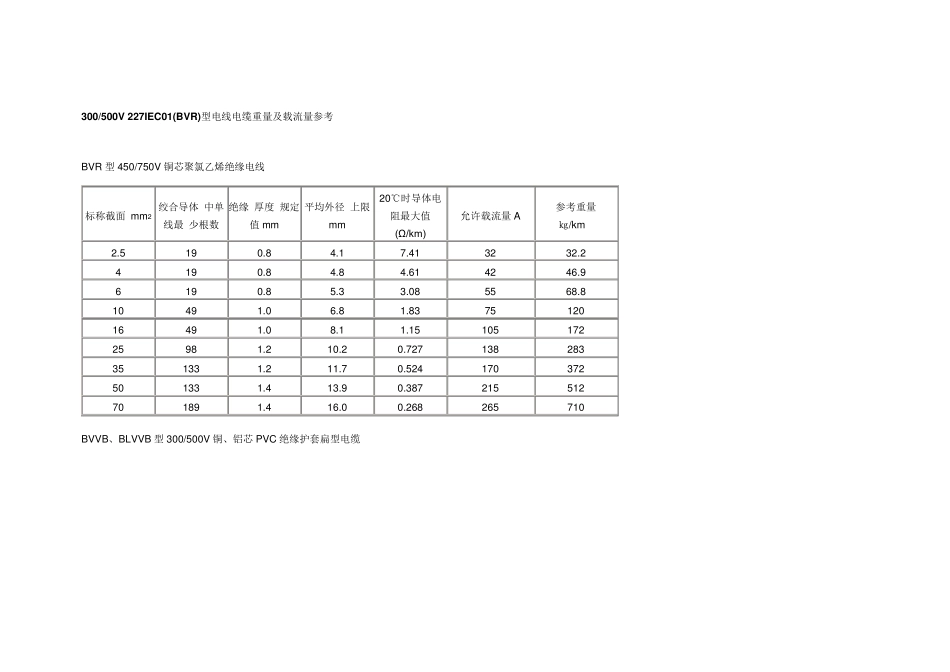

电力电缆理论重量表_第2页
2/12

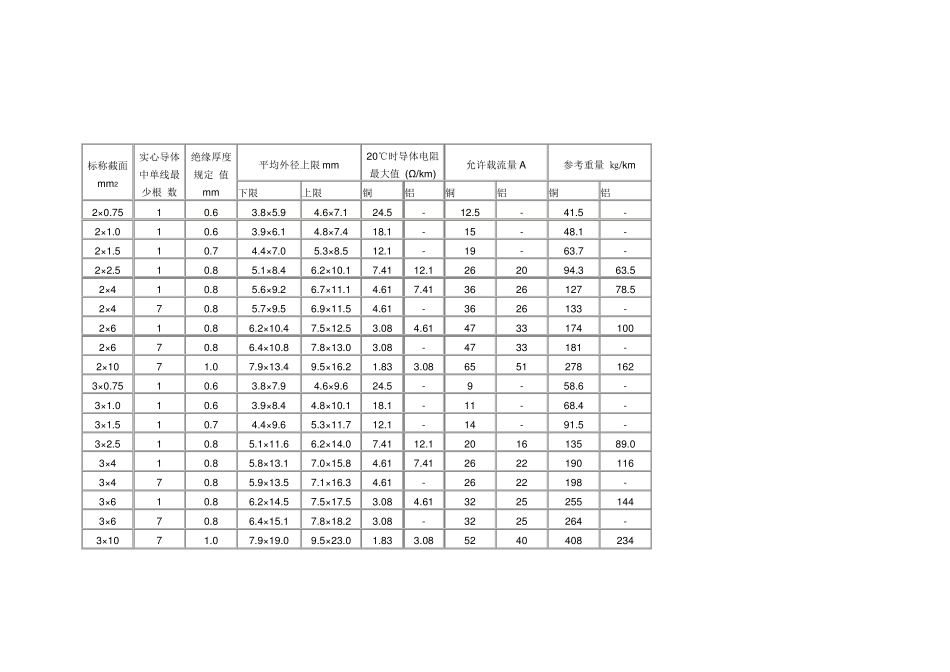

电力电缆理论重量表_第3页
3/12
300/500V 227IEC01(BV )型电线电缆重量及载流量参考 标称 截面 m m 2 导 体 种 类 绝缘 厚度 规定 值m m 平均 外径 上限 m m 20℃时导体电阻最大值 (Ω/km) 允许载流量A 参 考 重 量 ㎏/km 1.5 1 0.7 3.3 12.1 24 19.2 1.5 2 0.7 3.4 12.1 24 19.8 2.5 1 0.8 3.9 7.41 32 30.8 2.5 2 0.8 4.2 7.41 32 32.5 4 1 0.8 4.4 4.61 42 45 4 2 0.8 4.8 4.61 42 45 6 1 0.8 4.9 3.08 55 65.5 6 2 0.8 5.4 3.08 55 67.1 10 2 1.0 6.8 1.83 75 108 16 2 1.0 8.0 1.15 105 163 25 2 1.2 9.8 0.727 138 256 35 2 1.2 11.0 0.524 170 346 50 2 1.4 13.0 0.387 215 470 70 2 1.4 15.0 0.263 265 662 95 2 1.6 17.0 0.193 325 912 120 2 1.6 19.0 0.153 375 1140 150 2 1.8 21.0 0.124 430 1400 185 2 2.0 23.5 0.0991 460 1758 240 2 2.2 26.5 0.0754 550 2300 300/500V 227IEC01(BVR)型电线电缆重量及载流量参考 BVR 型450/750V 铜芯聚氯乙烯绝缘电线 标称截面 m m 2 绞合导体 中单线最 少根数 绝缘 厚度 规定 值m m 平均外径 上限 m m 20℃时导体电阻最大值 (Ω/km) 允许载流量A 参考重量 ㎏/km 2.5 19 0.8 4.1 7.41 32 32.2 4 19 0.8 4.8 4.61 42 46.9 6 19 0.8 5.3 3.08 55 68.8 10 49 1.0 6.8 1.83 75 120 16 49 1.0 8.1 1.15 105 172 25 98 1.2 10.2 0.727 138 283 35 133 1.2 11.7 0.524 170 372 50 133 1.4 13.9 0.387 215 512 70 189 1.4 16.0 0.268 265 710 BVVB、BLVVB 型300/500V 铜、铝芯PVC 绝缘护套扁型电缆 标称截面 mm2 实心导体中单线最少根 数 绝缘厚度规定 值mm 平均外径上限mm 20℃时导体电阻最大值 (Ω/km) 允许载流量 A 参考重量 ㎏/km 下限 上限 铜 铝 铜 铝 铜 铝 2×0.75 1 0.6 3.8×5.9 4.6×7.1 24.5 - 12.5 - 41.5 - 2×1.0 1 0.6 3.9×6.1 4.8×7.4 18.1 - 15 - 48.1 - 2×1.5 1 0.7 4.4×7.0 5.3×8.5 12.1 - 19 - 63.7 - 2×2.5 1 0.8 5.1×8.4 6.2×10.1 7.41 12.1 26 20 94.3 63.5 2×4 1 0.8 5.6×9.2 6.7×11.1 4.61 7.41 36 26 127 78.5 2×4 7 0.8 5.7×9.5 6.9...
