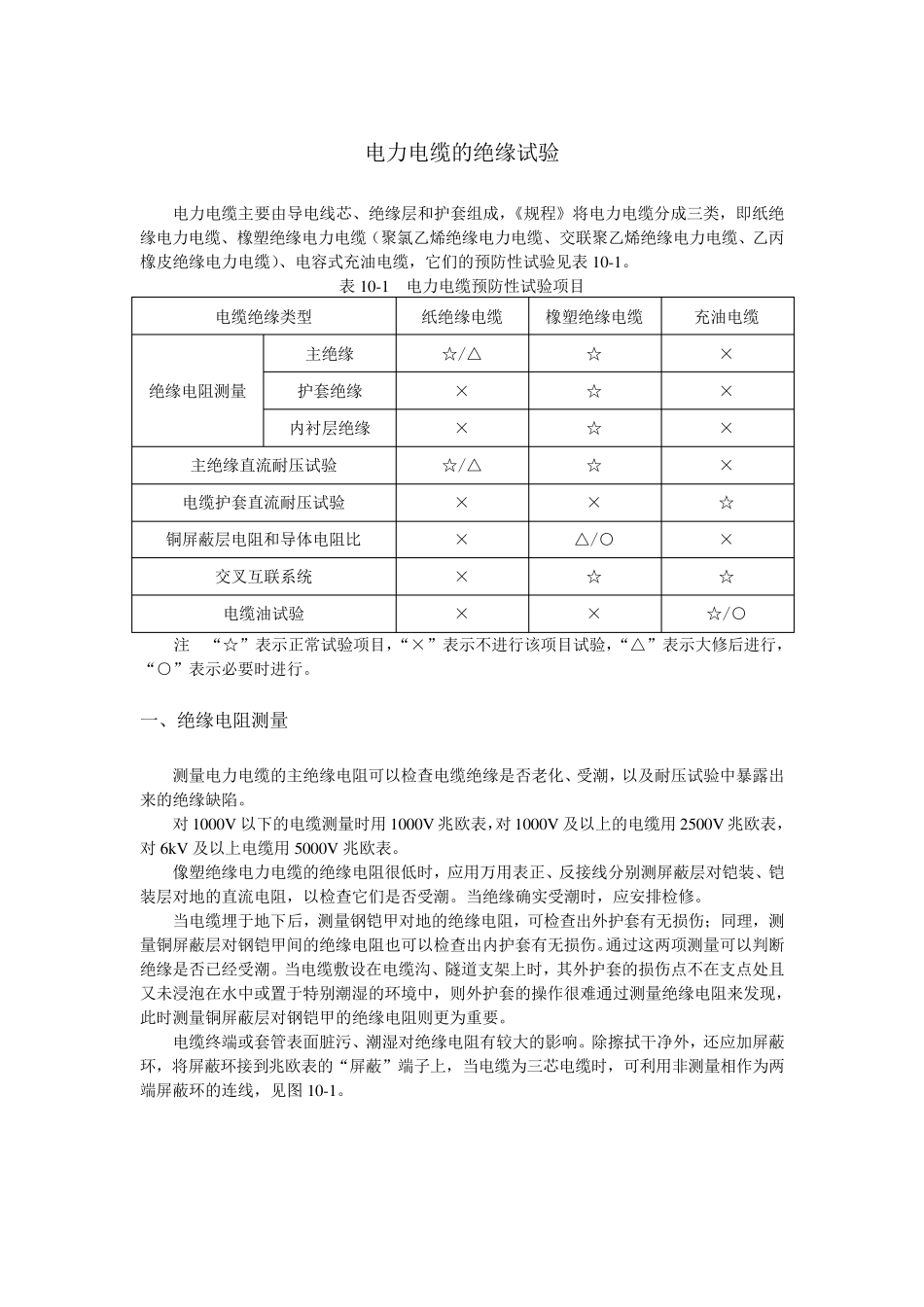

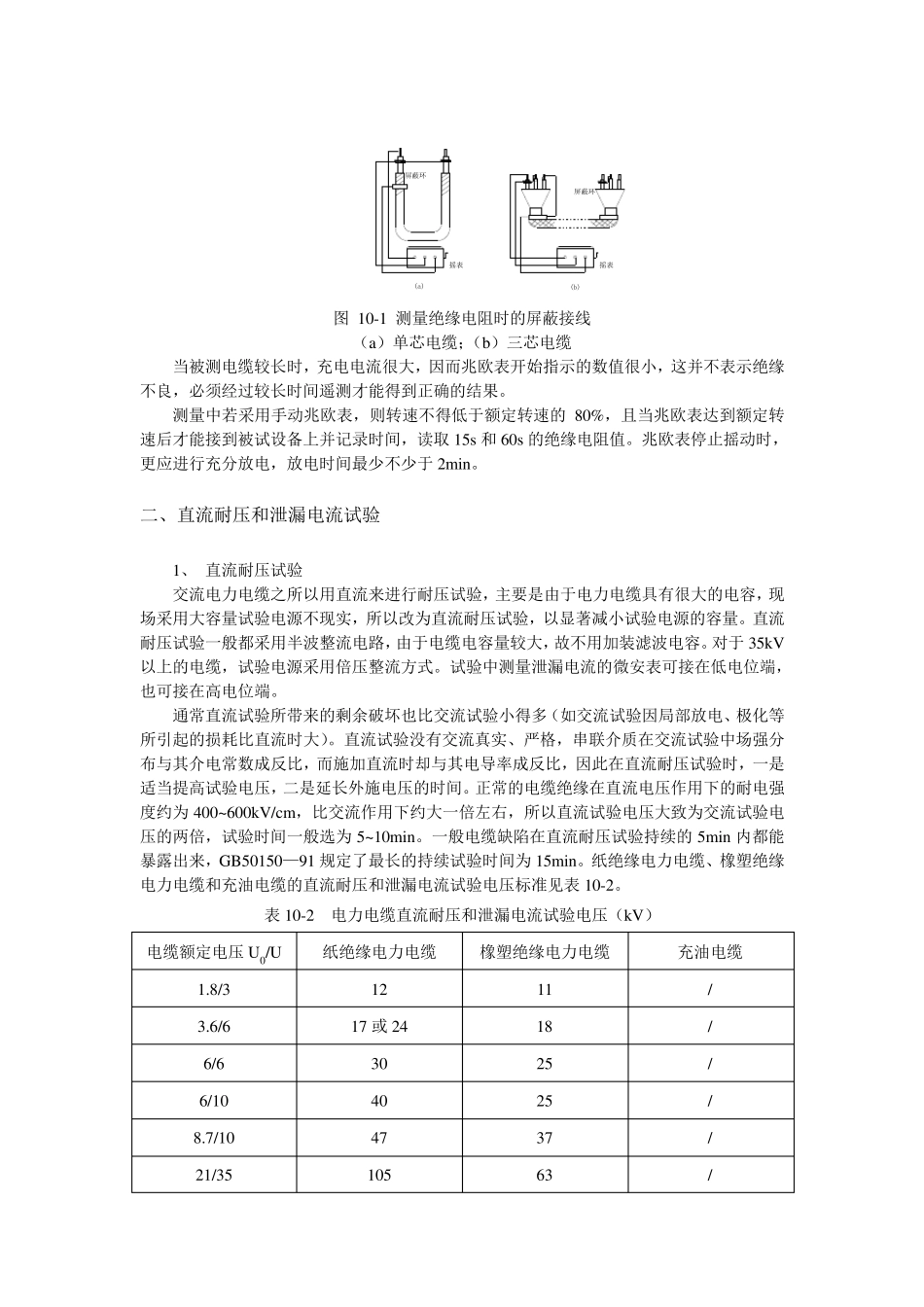

电力电缆的绝缘试验 电力电缆主要由导电线芯、绝缘层和护套组成，《规程》将电力电缆分成三类，即纸绝缘电力电缆、橡塑绝缘电力电缆（聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、乙丙橡皮绝缘电力电缆）、电容式充油电缆，它们的预防性试验见表10-1。 表10-1 电力电缆预防性试验项目 电缆绝缘类型 纸绝缘电缆 橡塑绝缘电缆 充油电缆 绝缘电阻测量 主绝缘 ☆/△ ☆ × 护套绝缘 × ☆ × 内衬层绝缘 × ☆ × 主绝缘直流耐压试验 ☆/△ ☆ × 电缆护套直流耐压试验 × × ☆ 铜屏蔽层电阻和导体电阻比 × △/○ × 交叉互联系统 × ☆ ☆ 电缆油试验 × × ☆/○ 注 “☆”表示正常试验项目，“×”表示不进行该项目试验，“△”表示大修后进行，“○”表示必要时进行。 一、绝缘电阻测量 测量电力电缆的主绝缘电阻可以检查电缆绝缘是否老化、受潮，以及耐压试验中暴露出来的绝缘缺陷。 对 1000V 以下的电缆测量时用 1000V 兆欧表，对 1000V 及以上的电缆用 2500V 兆欧表，对 6kV 及以上电缆用 5000V 兆欧表。 像塑绝缘电力电缆的绝缘电阻很低时，应用万用表正、反接线分别测屏蔽层对铠装、铠装层对地的直流电阻，以检查它们是否受潮。当绝缘确实受潮时，应安排检修。 当电缆埋于地下后，测量钢铠甲对地的绝缘电阻，可检查出外护套有无损伤；同理，测量铜屏蔽层对钢铠甲间的绝缘电阻也可以检查出内护套有无损伤。通过这两项测量可以判断绝缘是否已经受潮。当电缆敷设 在 电缆沟 、隧 道 支 架 上时，其 外护套的损伤点 不在 支 点 处 且又 未 浸 泡 在 水 中或 置 于特 别潮湿 的环 境 中，则 外护套的操 作 很难 通过测量绝缘电阻来发 现 ，此 时测量铜屏蔽层对钢铠甲的绝缘电阻则 更 为 重 要。 电缆终 端 或 套管 表面 脏 污 、潮湿 对绝缘电阻有较 大的影 响 。除 擦 拭 干 净 外，还 应加 屏蔽环 ，将屏蔽环 接到 兆欧表的“屏蔽”端 子 上，当电缆为 三芯电缆时，可利 用非 测量相 作 为 两端 屏蔽环 的连 线，见图 10-1。 屏 蔽 环A B C(a)(b)摇 表摇 表屏 蔽 环 图 10-1 测 量 绝 缘 电 阻 时 的 屏 蔽 接 线 （ a） 单 芯 电 缆 ；（ b） 三 芯 电 缆 当 被 测 电 缆 较 长 时 ， 充 电 电 流 很 大 ， 因 而 兆 欧 表 开 始 指 示...
