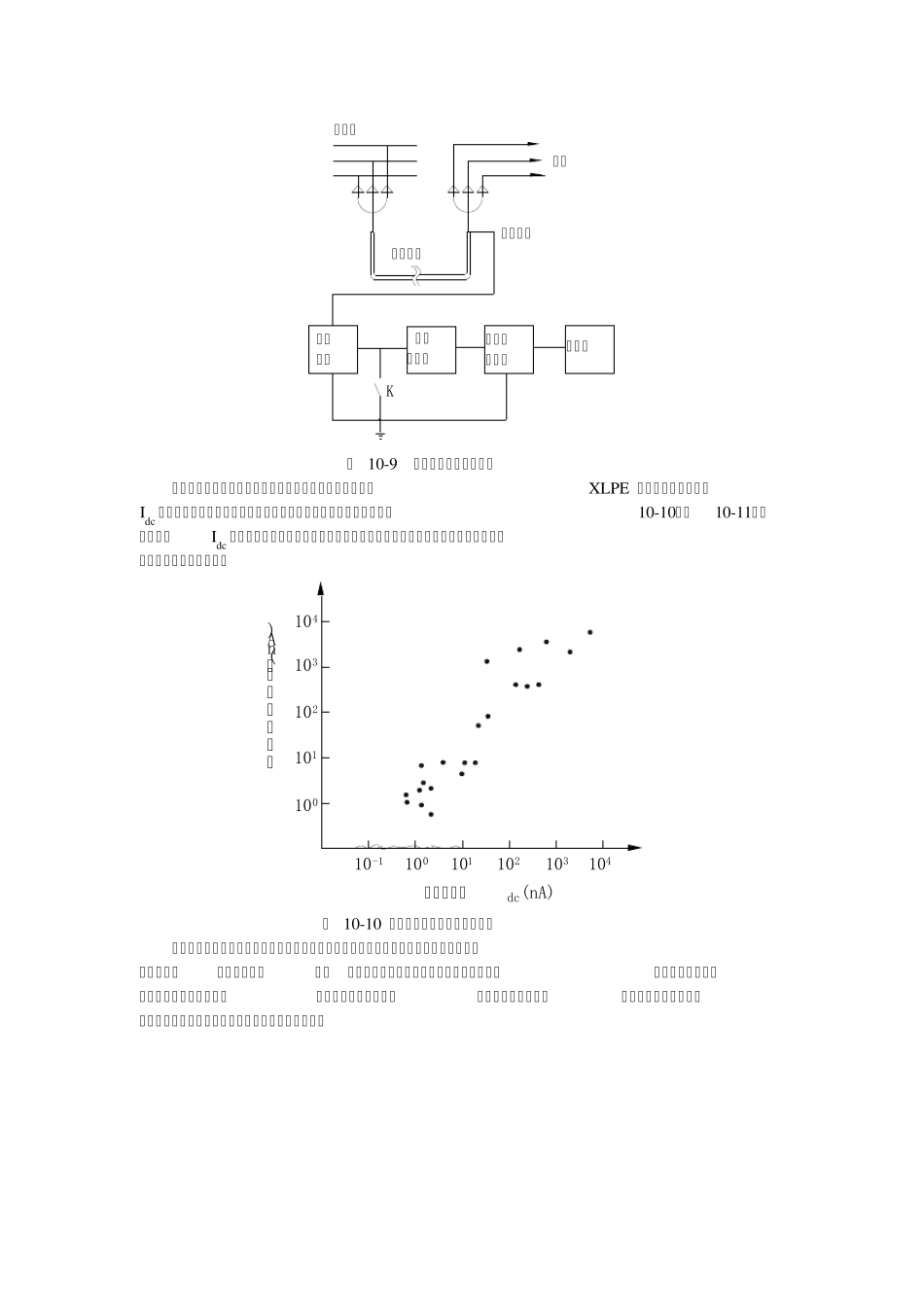

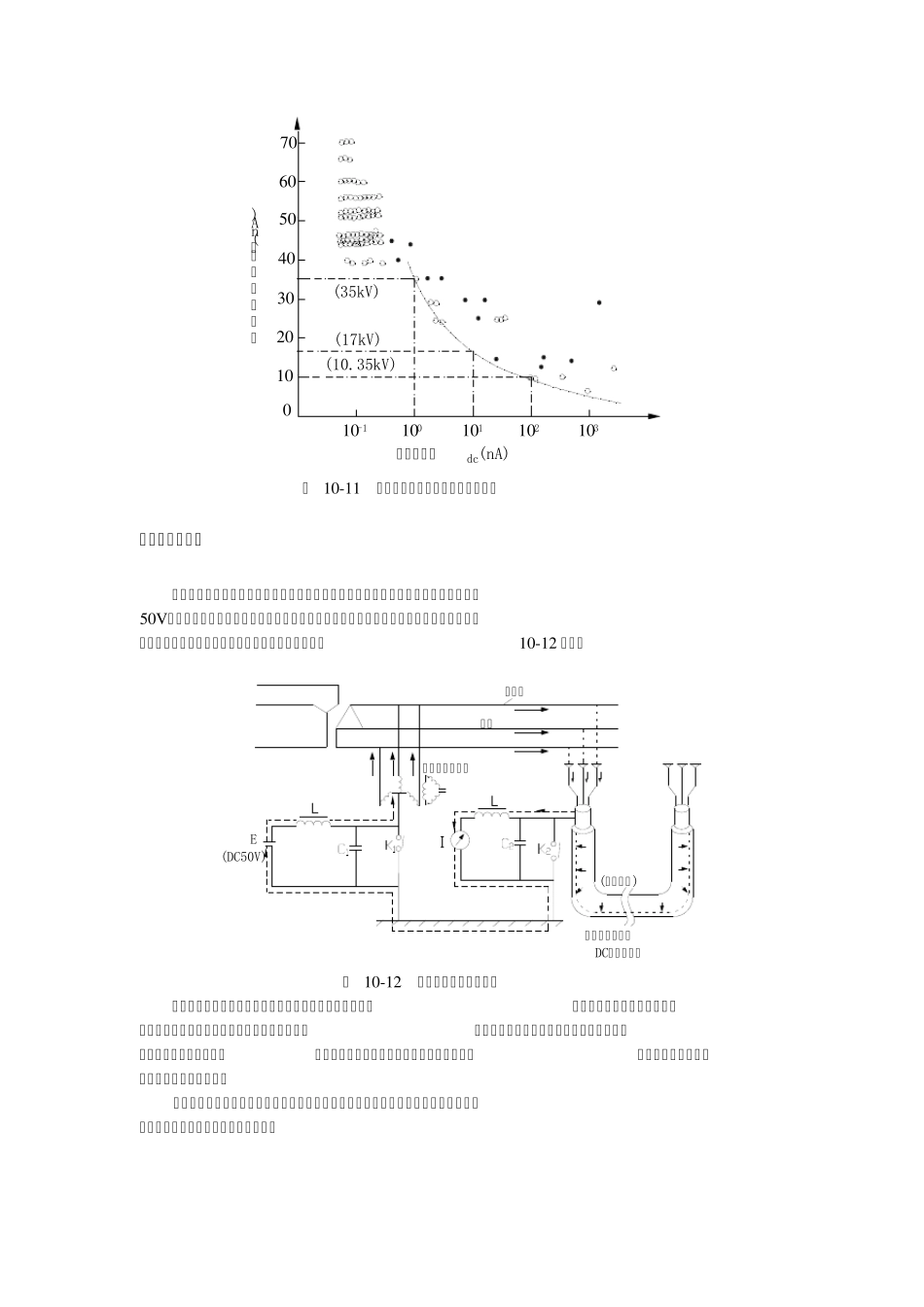

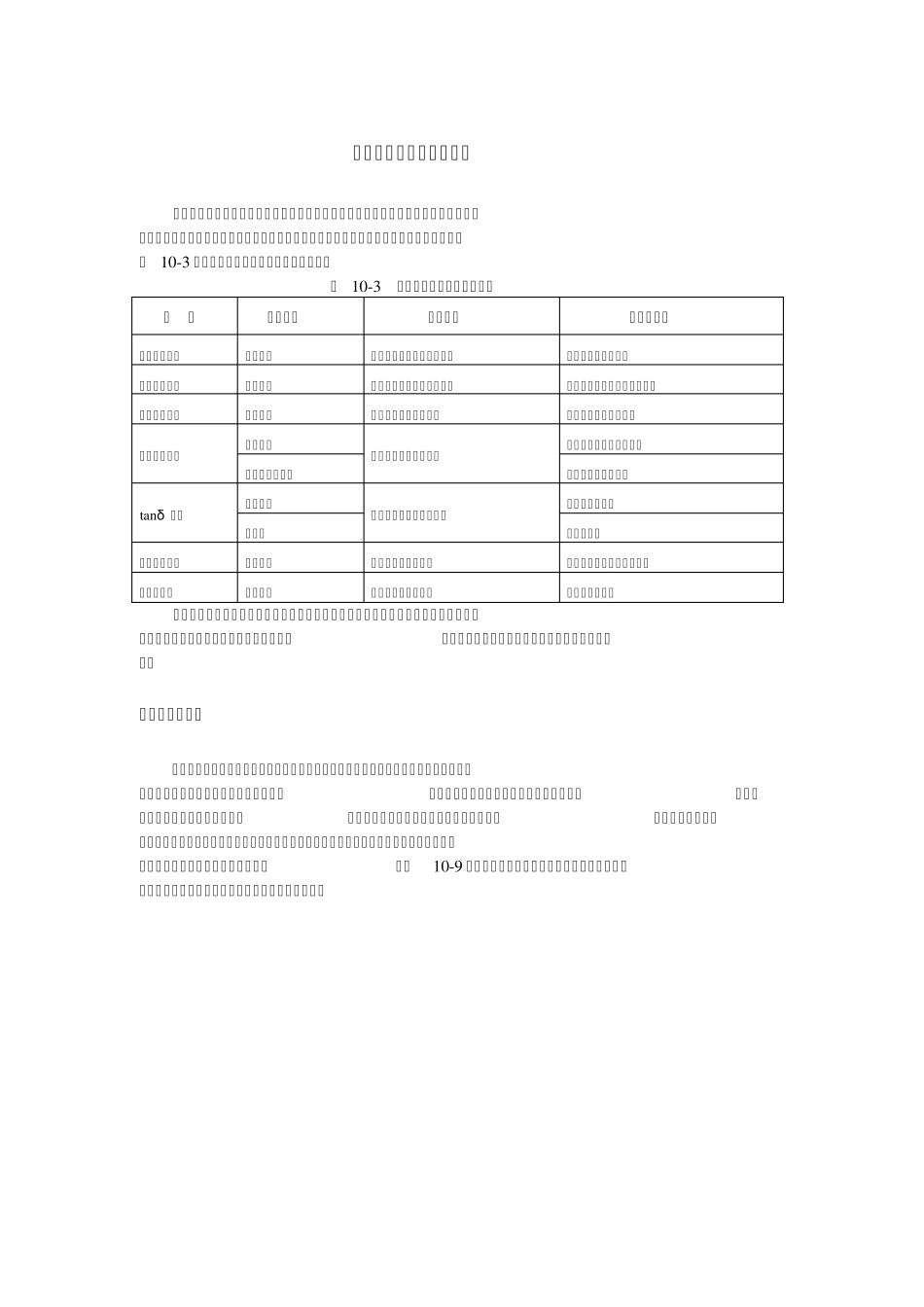

电力电缆的运行状态分析 目前预防性试验中规定的电缆试验项目不多，主要是绝缘电阻测量和直流耐压试验，在实际检测中，根据需要又开发出多种判定或鉴别电缆性能的试验方法，它们各有优缺点，表 10-3 给出了现在较常见的试验方法的对比。 表 10-3 常见电缆老化检测方法比较 方 法 试验电源 检测效果 存在的问题 绝缘电阻测量 低压直流 可测量绝缘电阻、终端受潮 终端表面泄漏的影响 直流耐压试验 高压直流 可测出施工缺陷及绝缘劣化 可能引起交联聚乙烯绝缘损伤 直流泄漏测量 高压直流 可测出吸潮、树枝劣化 电晕、电源波动的影响 局部放电测量 交流工频 可检测内部气隙、外伤 要消除干扰、提高灵敏度 超低频、三角波 专用电源设计、制造 tanδ 测量 交流工频 对检测受潮、水树枝有效 需要大容量电源 超低频 要消除干扰 反向吸收电流 高压直流 对检测水树枝等有效 要消除局部电流或终端脏污 残余电压法 高压直流 对检测水树枝等有效 要消除表面泄漏 上述这些方法可以从不同侧面研究电缆老化情况，具有一定的效果，但对于交联聚乙烯电缆普遍认为不适合进行高压直流试验，所以针对交联聚乙烯电缆发展了多种在线检测方法。 一、直流分量法 由于交联聚乙烯电缆中存在着树枝化（水树枝、电树枝）绝缘缺陷，它们在交流正、负半周表现出不同的电荷注入和中和特性，导致在长时间交流工作电压的反复作用下，水树枝的前端积聚了大量的负电荷，树枝前端所积聚的负电荷逐渐向对方漂移，这种现象称为整流效应。由于“整流效应”的作用，流过电缆接地线的交流电流便含有微弱的直流成分，检测出这种直流成分即可进行劣化诊断。用图10-9 所示的测量回路可在交联聚乙烯电缆系统中，检测到电缆线芯与屏蔽层的电流中极小的直流分量。 保护装置 低通滤波器微电流测试仪 纪录仪被试电缆K金属屏蔽负载配电线 图 10-9 直流分量在线监测回路 研究表明，水树枝发展得愈长，直流分量也就愈大，而且XLPE 电缆的直流分量电流Idc 与其直流泄漏电流及交流击穿电压间往往具有较好的相关性，如图10-10、图10-11。在线检测出Idc 增大时，常常说明水树枝的发展、泄漏电流的增大，这样的绝缘劣化过程会导致交流击穿电压的下降。 直流泄漏电流I(nA)直流成分Idc(nA)10-1100101102103104100101102103104 图 10-10 泄漏电流与直流分量的相关性 直流分量法测得的电流极微弱，有时也不大稳定，微小的干扰电流就会引起很大误差...
