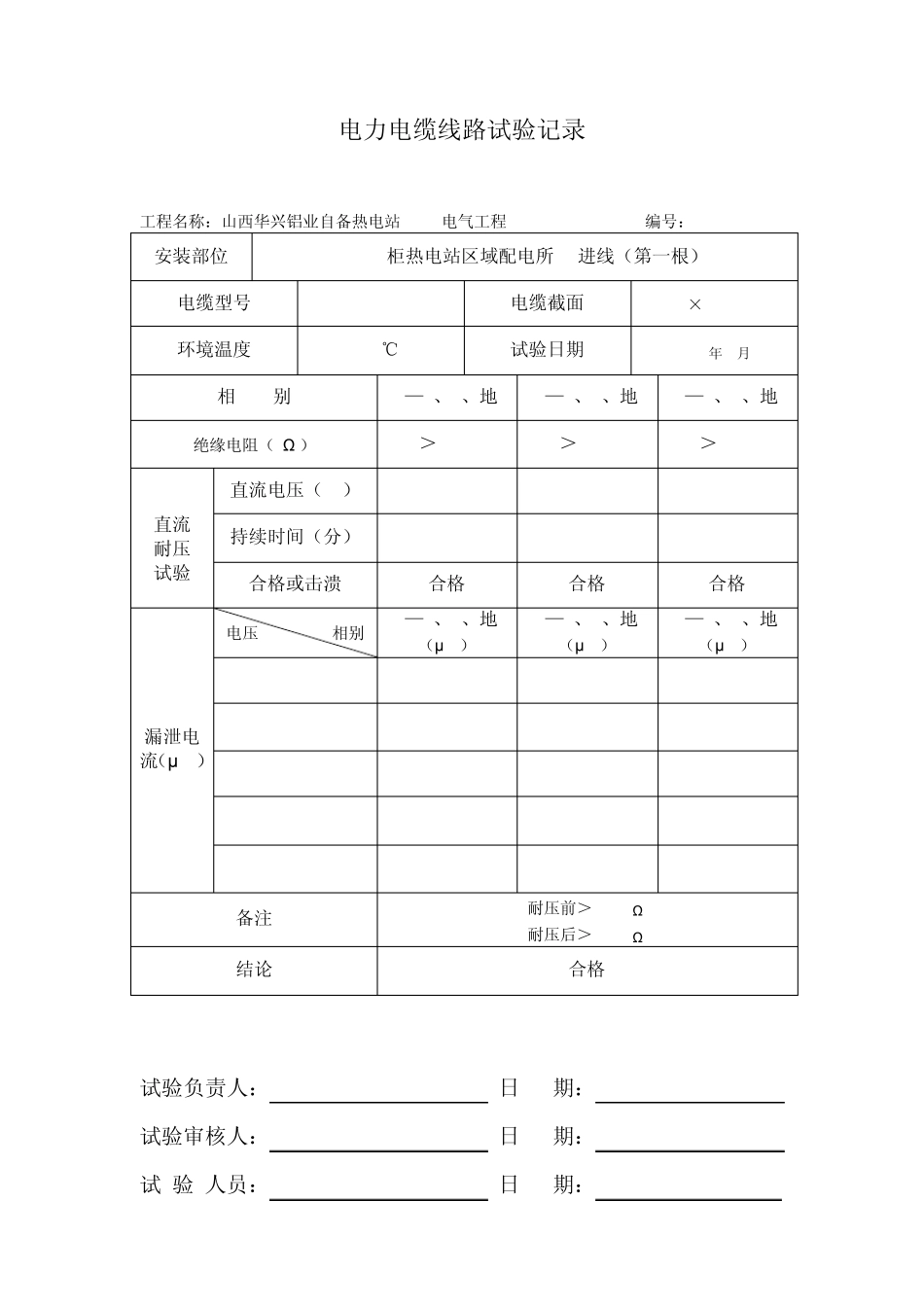

电力电缆线路试验记录 工程名称:铝业自备热电站10kV电气工程 编号: 安装部位 21-1#柜热电站区域配电所2#进线(第一根) 电缆型号 YJV22-8.7/15kV 电缆截面 3×240mm2 环境温度 20℃ 试验日期 2013年 6月 相 别 A—B、C、地 B—C、A、地 C—A、B、地 绝缘电阻(MΩ ) >2500 >2500 >2500 直流 耐压 试验 直流电压(kV) 34.8 34.8 34.8 持续时间(分) 15 15 15 合格或击溃 合格 合格 合格 漏泄电流(μ A) 电压 相别 A—B、C、地 (μ A) B—C、A、地 (μ A) C—A、B、地 (μ A) 10kV 2 3 4 20kV 3 5 7 30kV 4 6 9 34.8kV 6 7 12 备注 耐压前>2500MΩ 耐压后>2500MΩ 结论 合格 试验负责人: 日 期: 试验审核人: 日 期: 试 验 人员: 日 期: 电力电缆线路试验记录 工程名称:山西华兴铝业自备热电站10kV电气工程 编号: 安装部位 21-1#柜热电站区域配电所2#进线(第二根) 电缆型号 YJV22-8.7/15kV 电缆截面 3×240mm2 环境温度 20℃ 试验日期 2013年 6月 相 别 A—B、C、地 B—C、A、地 C—A、B、地 绝缘电阻(MΩ ) >2500 >2500 >2500 直流 耐压 试验 直流电压(kV) 34.8 34.8 34.8 持续时间(分) 15 15 15 合格或击溃 合格 合格 合格 漏泄电流(μ A) 电压 相别 A—B、C、地 (μ A) B—C、A、地 (μ A) C—A、B、地 (μ A) 10 kV 3 7 10 20kV 8 11 15 30kV 10 15 19 34.8kV 12 19 22 备注 耐压前>2500MΩ 耐压后>2500MΩ 结论 合格 试验负责人: 日 期: 试验审核人: 日 期: 试 验 人员: 日 期: 电力电缆线路试验记录 工程名称:山西华兴铝业自备热电站10kV电气工程 编号: 安装部位 14-1#柜热电站区域配电所1#进线(第一根) 电缆型号 YJV22-8.7/15kV 电缆截面 3×240mm2 环境温度 20℃ 试验日期 2013年 6月 相 别 A—B、C、地 B—C、A、地 C—A、B、地 绝缘电阻(MΩ ) >2500 >2500 >2500 直流 耐压 试验 直流电压(kV) 34.8 34.8 34.8 持续时间(分) 15 15 15 合格或击溃 合格 合格 合格 漏泄电流(μ A) 电压 相别 A—B、C、地 (μ A) B—C、A、地 (μ A) C—A、B、地 (μ A) 10 kV 7 11 9 20kV 9 17 15 30kV 13 20 19 34.8kV 16 25 ...
