电力监控系统技术方案

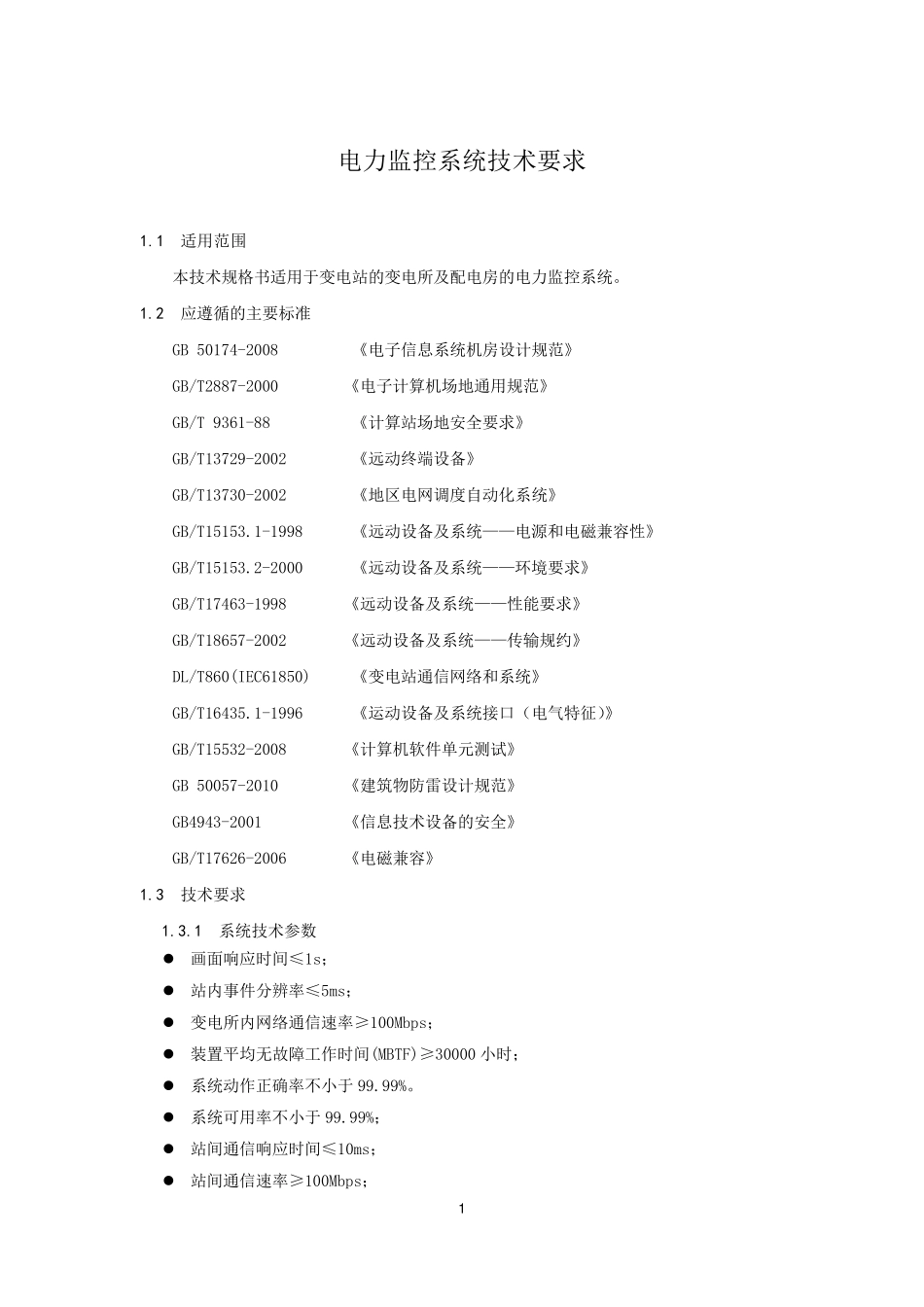

1 电力监控系统技术要求 1.1 适用范围 本技术规格书适用于变电站的变电所及配电房的电力监控系统。 1.2 应遵循的主要标准 GB 50174-2008 《电子信息系统机房设计规范》 GB/T2887-2000 《电子计算机场地通用规范》 GB/T 9361-88 《计算站场地安全要求》 GB/T13729-2002 《远动终端设备》 GB/T13730-2002 《地区电网调度自动化系统》 GB/T15153.1-1998 《远动设备及系统——电源和电磁兼容性》 GB/T15153.2-2000 《远动设备及系统——环境要求》 GB/T17463-1998 《远动设备及系统——性能要求》 GB/T18657-2002 《远动设备及系统——传输规约》 DL/T860(IEC61850) 《变电站通信网络和系统》 GB/T16435.1-1996 《运动设备及系统接口（电气特征）》 GB/T15532-2008 《计算机软件单元测试》 GB 50057-2010 《建筑物防雷设计规范》 GB4943-2001 《信息技术设备的安全》 GB/T17626-2006 《电磁兼容》 1.3 技术要求 1.3.1 系统技术参数  画面响应时间≤1s；  站内事件分辨率≤5ms；  变电所内网络通信速率≥100Mbps；  装置平均无故障工作时间(MBTF)≥30000 小时；  系统动作正确率不小于99.99%。  系统可用率不小于99.99%；  站间通信响应时间≤10ms；  站间通信速率≥100Mbps； 2 1.3.2 系 统 构 成 概 述 a) 系 统 结 构 整 个 系 统 以 实 时 数 据 库 为 核 心 ， 系 统 厂 家 应 具 备 自 主 研 发 的 数 据 库 ， 同 时 应 该 具 备 软 件著 作 权 或 专 利 证 书 ， 保 证 软 件 系 统 与 硬 件 系 统 配 置 相 适 应 ， 应 用 成 熟 、 可 靠 ， 具 备 模 块化 可 配 置 的 技 术 架 构 ， 相 关 证 书 投 标 时 需 要 提 供 。  数 据 采 集 数 据 采 集 软 件 ， 支 持 下 传 控 制 命 令 。 将 从 现 场 网 络 采 集 的 数 据 写 入 实 时 数 据 库 。 采 用 动态 加 载 驱 动 方 式 ， 便 于 扩 充 特 殊 协 议 的 设 备 。 包 括 MODBUS485/TPC 驱 动 、 OPC 驱 动 和 仿 真 驱动 simdrv。  实 时 数 据 库 实 时 数 据 库 应 符 合 Windows 64 位 X64 版 ， 负 责 数 据 实 时 和 历 史 服 务 。 采 用 基 于 TCP ...
