电力监控系统技术要求

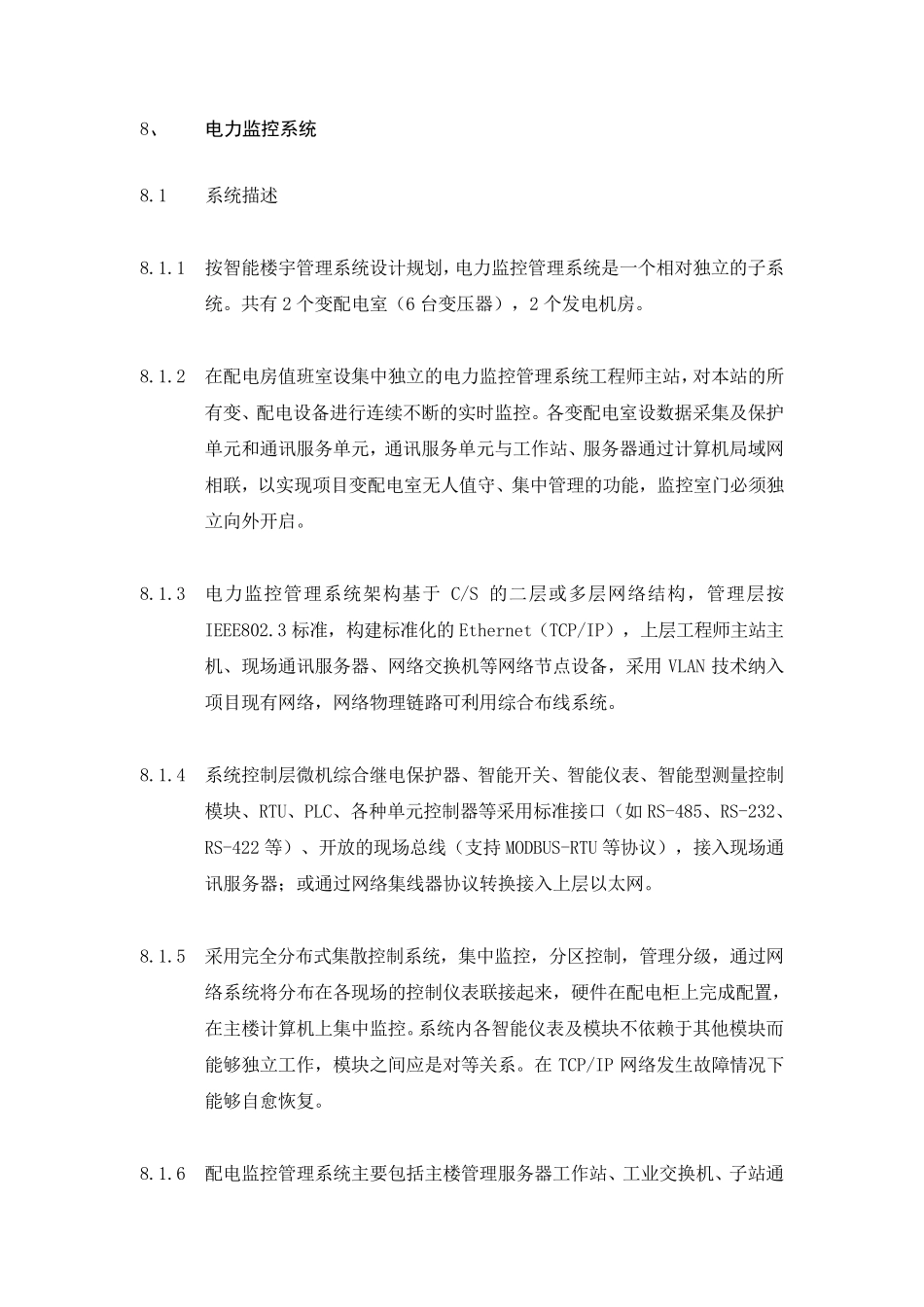

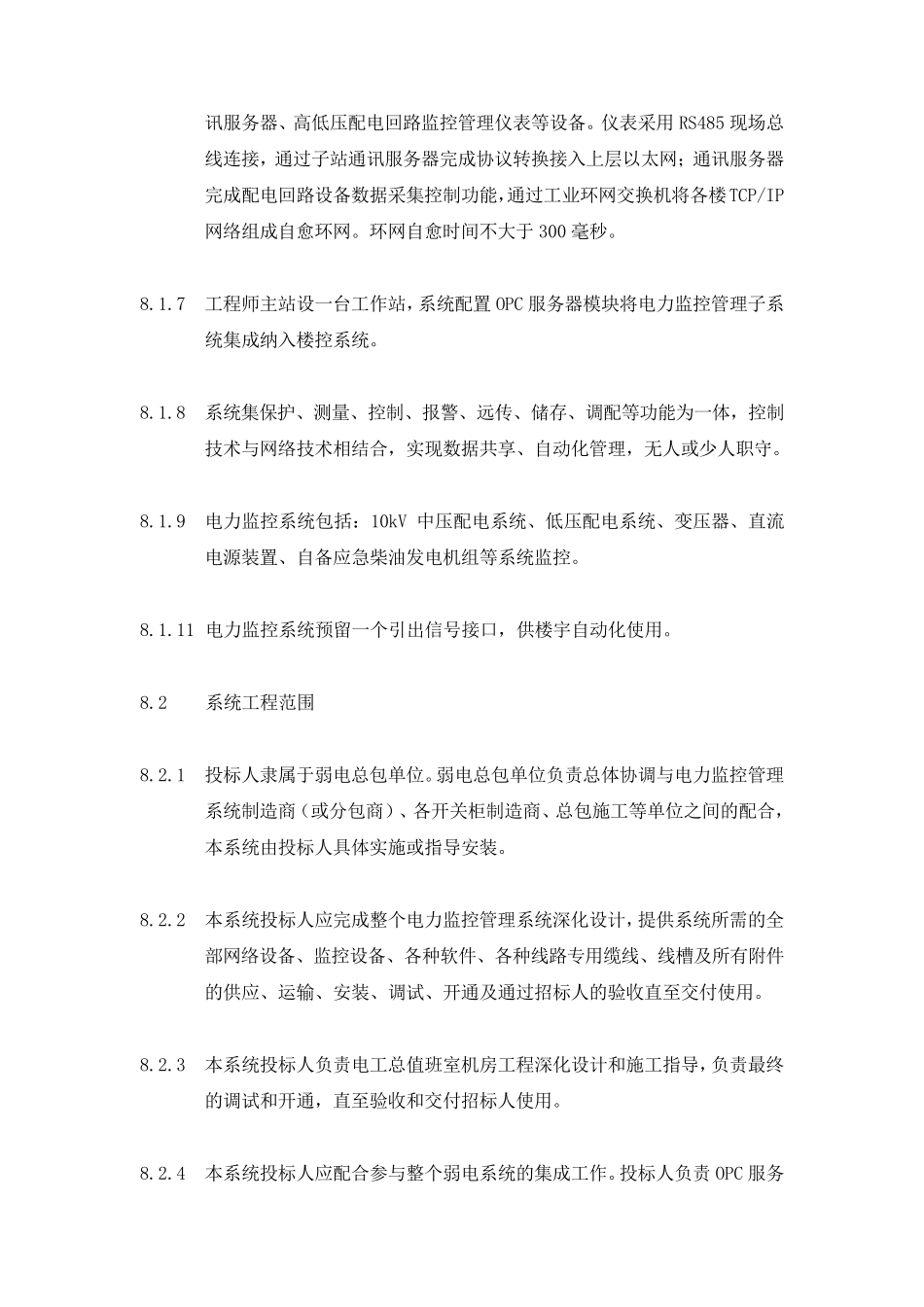

8、 电力监控系统 8.1 系统描述 8.1.1 按智能楼宇管理系统设计规划，电力监控管理系统是一个相对独立的子系统。共有2 个变配电室（6 台变压器），2 个发电机房。 8.1.2 在配电房值班室设集中独立的电力监控管理系统工程师主站，对本站的所有变、配电设备进行连续不断的实时监控。各变配电室设数据采集及保护单元和通讯服务单元，通讯服务单元与工作站、服务器通过计算机局域网相联，以实现项目变配电室无人值守、集中管理的功能，监控室门必须独立向外开启。 8.1.3 电力监控管理系统架构基于 C/S 的二层或多层网络结构，管理层按IEEE802.3 标准，构建标准化的Ethernet（TCP/IP），上层工程师主站主机、现场通讯服务器、网络交换机等网络节点设备，采用 VLAN 技术纳入项目现有网络，网络物理链路可利用综合布线系统。 8.1.4 系统控制层微机综合继电保护器、智能开关、智能仪表、智能型测量控制模块、RTU、PLC、各种单元控制器等采用标准接口（如RS-485、RS-232、RS-422 等）、开放的现场总线（支持MODBUS-RTU 等协议），接入现场通讯服务器；或通过网络集线器协议转换接入上层以太 网。 8.1.5 采用完 全 分 布式 集散 控制系统，集中监控，分 区 控制，管理分 级 ，通过网络系统将 分 布在各现场的控制仪表联接起 来 ，硬 件 在配电柜 上完 成 配置 ，在主楼计算机上集中监控。系统内 各智能仪表及模块不依 赖 于其 他 模块而能够 独立工作，模块之 间 应 是对等关系。在TCP/IP 网络发生 故 障 情 况 下能够 自 愈 恢 复 。 8.1.6 配电监控管理系统主要 包 括 主楼管理服务器工作站、工业 交换机、子站通 讯服务器、高低压配电回路监控管理仪表等设备。仪表采用 RS485 现场总线连接，通过子站通讯服务器完成协议转换接入上层以太网；通讯服务器完成配电回路设备数据采集控制功能，通过工业环网交换机将各楼TCP/IP网络组成自愈环网。环网自愈时间不大于 300 毫秒。 8.1.7 工程师主站设一台工作站，系统配置 OPC 服务器模块将电力监控管理子系统集成纳入楼控系统。 8.1.8 系统集保护、测量、控制、报警、远传、储存、调配等功能为一体，控制技术与网络技术相结合，实现数据共享、自动化管理，无人或少人职守。 8.1.9 电力监控系统包括：10kV 中压配电系统、低压配电系统、变压器、直流电源装置、自备应急柴油发电机组等系统监控。 8.1.11 电力监控系统预留一个...
