电力系统分析

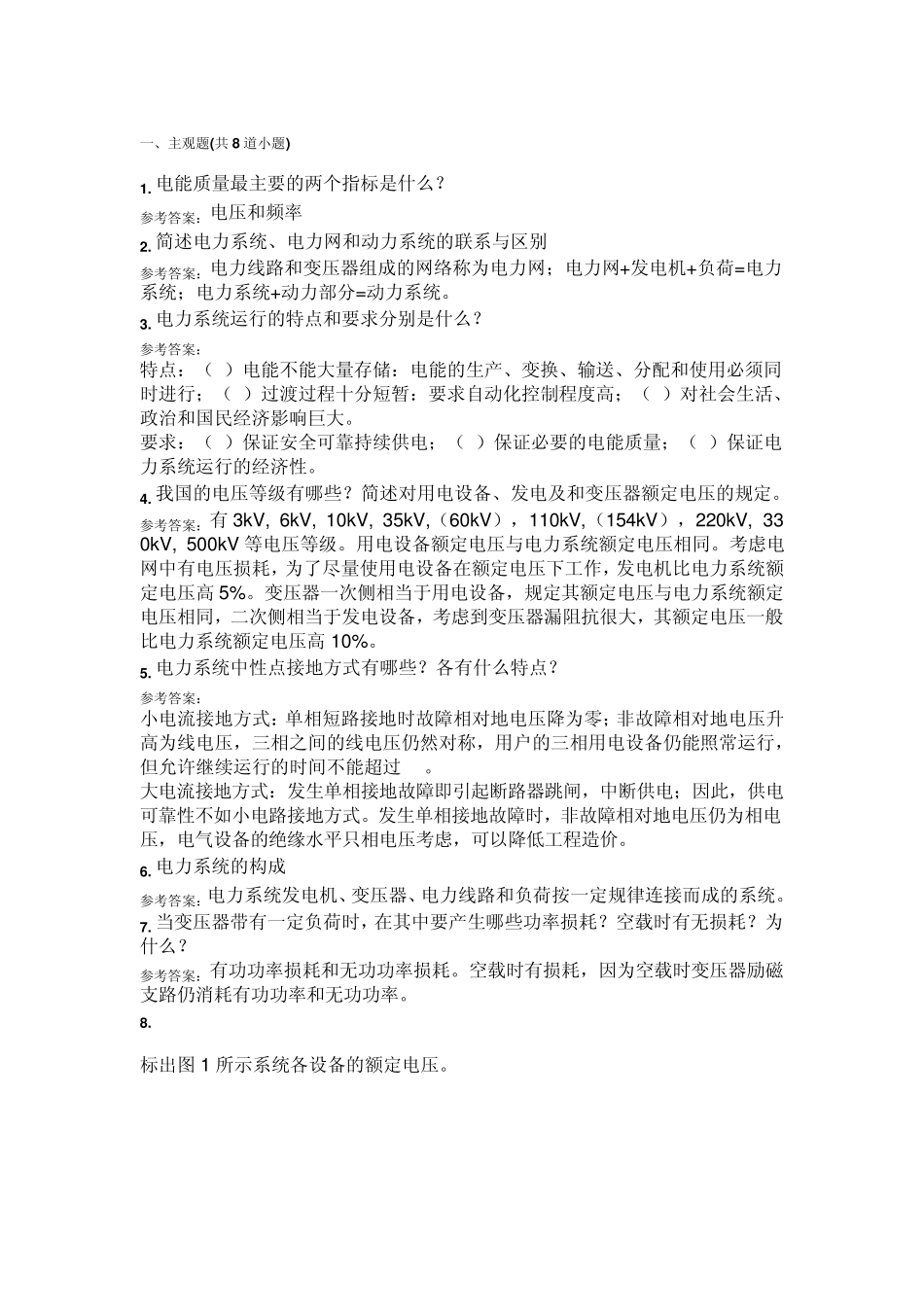

一、主观题(共 8 道小题) 1 . 电能质量最主要的两个指标是什么？ 参考答案：电压和频率 2 . 简述电力系统、电力网和动力系统的联系与区别 参考答案：电力线路和变压器组成的网络称为电力网；电力网+发电机+负荷=电力系统；电力系统+动力部分=动力系统。 3 . 电力系统运行的特点和要求分别是什么？ 参考答案： 特点：（1）电能不能大量存储：电能的生产、变换、输送、分配和使用必须同时进行；（2）过渡过程十分短暂：要求自动化控制程度高；（3）对社会生活、政治和国民经济影响巨大。 要求：（1）保证安全可靠持续供电；（2）保证必要的电能质量；（3）保证电力系统运行的经济性。 4 . 我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。 参考答案：有 3kV, 6kV, 10kV, 35kV,（60kV），110kV,（154kV），220kV, 330kV, 500kV 等电压等级。用电设备额定电压与电力系统额定电压相同。考虑电网中有电压损耗，为了尽量使用电设备在额定电压下工作，发电机比电力系统额定电压高 5%。变压器一次侧相当于用电设备，规定其额定电压与电力系统额定电压相同，二次侧相当于发电设备，考虑到变压器漏阻抗很大，其额定电压一般比电力系统额定电压高 10%。 5 . 电力系统中性点接地方式有哪些？各有什么特点？ 参考答案： 小电流接地方式：单相短路接地时故障相对地电压降为零；非故障相对地电压升高为线电压，三相之间的线电压仍然对称，用户的三相用电设备仍能照常运行，但允许继续运行的时间不能超过 2h。 大电流接地方式：发生单相接地故障即引起断路器跳闸，中断供电；因此，供电可靠性不如小电路接地方式。发生单相接地故障时，非故障相对地电压仍为相电压，电气设备的绝缘水平只相电压考虑，可以降低工程造价。 6 . 电力系统的构成? 参考答案：电力系统发电机、变压器、电力线路和负荷按一定规律连接而成的系统。 7 . 当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？ 参考答案：有功功率损耗和无功功率损耗。空载时有损耗，因为空载时变压器励磁支路仍消耗有功功率和无功功率。 8 . 标出图 1 所示系统各设备的额定电压。 参考答案： G：10.5kV T1: 10.5/121kV T2: 110/38.5/11kV T3: 35/6.6kV T4: 10kV/420V M：6kV 一、主观题(共 6 道小题) 1 . 电力系统等值网络中，有名制和标么制分别表示什么含义？ 参考答案： 有名制：系统所...
