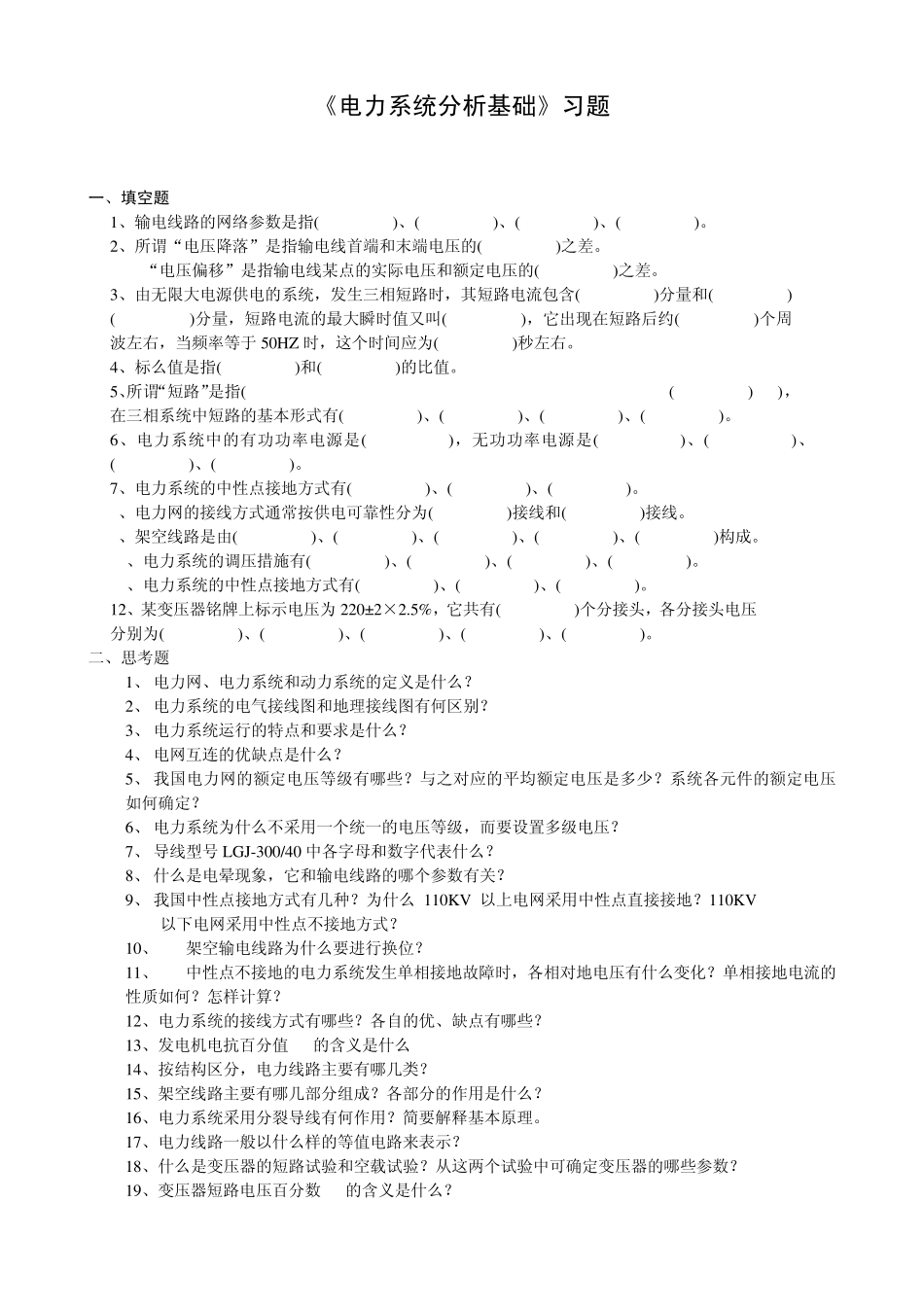

电力系统分析基础习题

《电力系统分析基础》习题 一、填空题 1、输电线路的网络参数是指( )、( )、( )、( )。 2、所谓“电压降落”是指输电线首端和末端电压的( )之差。 “电压偏移”是指输电线某点的实际电压和额定电压的( )之差。 3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和( ) ( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ 时，这个时间应为( )秒左右。 4、标么值是指( )和( )的比值。 5、所谓“短路”是指( ( ) )，在三相系统中短路的基本形式有( )、( )、( )、( )。 6、电力系统中的有功功率电源是( )，无功功率电源是( )、( )、( )、( )。 7、电力系统的中性点接地方式有( )、( )、( )。 8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。 9、架空线路是由( )、( )、( )、( )、( )构成。 10、电力系统的调压措施有( )、( )、( )、( )。 11、电力系统的中性点接地方式有( )、( )、( )。 12、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，各分接头电压分别为( )、( )、( )、( )、( )。 二、思考题 1、 电力网、电力系统和动力系统的定义是什么？ 2、 电力系统的电气接线图和地理接线图有何区别？ 3、 电力系统运行的特点和要求是什么？ 4、 电网互连的优缺点是什么？ 5、 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ 6、 电力系统为什么不采用一个统一的电压等级，而要设置多级电压？ 7、 导线型号 LGJ-300/40 中各字母和数字代表什么？ 8、 什么是电晕现象，它和输电线路的哪个参数有关？ 9、 我国中性点接地方式有几种？为什么110KV 以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？ 10、 架空输电线路为什么要进行换位？ 11、 中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？ 12、电力系统的接线方式有哪些？各自的优、缺点有哪些？ 13、发电机电抗百分值XG%的含义是什么? 14、按结构区分，电力线路主要有哪几类？ 15、架空线路主要有哪几部分组成？各部分的作用是什么？ 16、电力系统采用分裂导线有何作用？简要解释基本原理。 17、电力线路一般以什么样的等值电路来表示？ 18、什么是变压器的短路试验和空载试验？从这两个试...
