电力系统分析实验报告

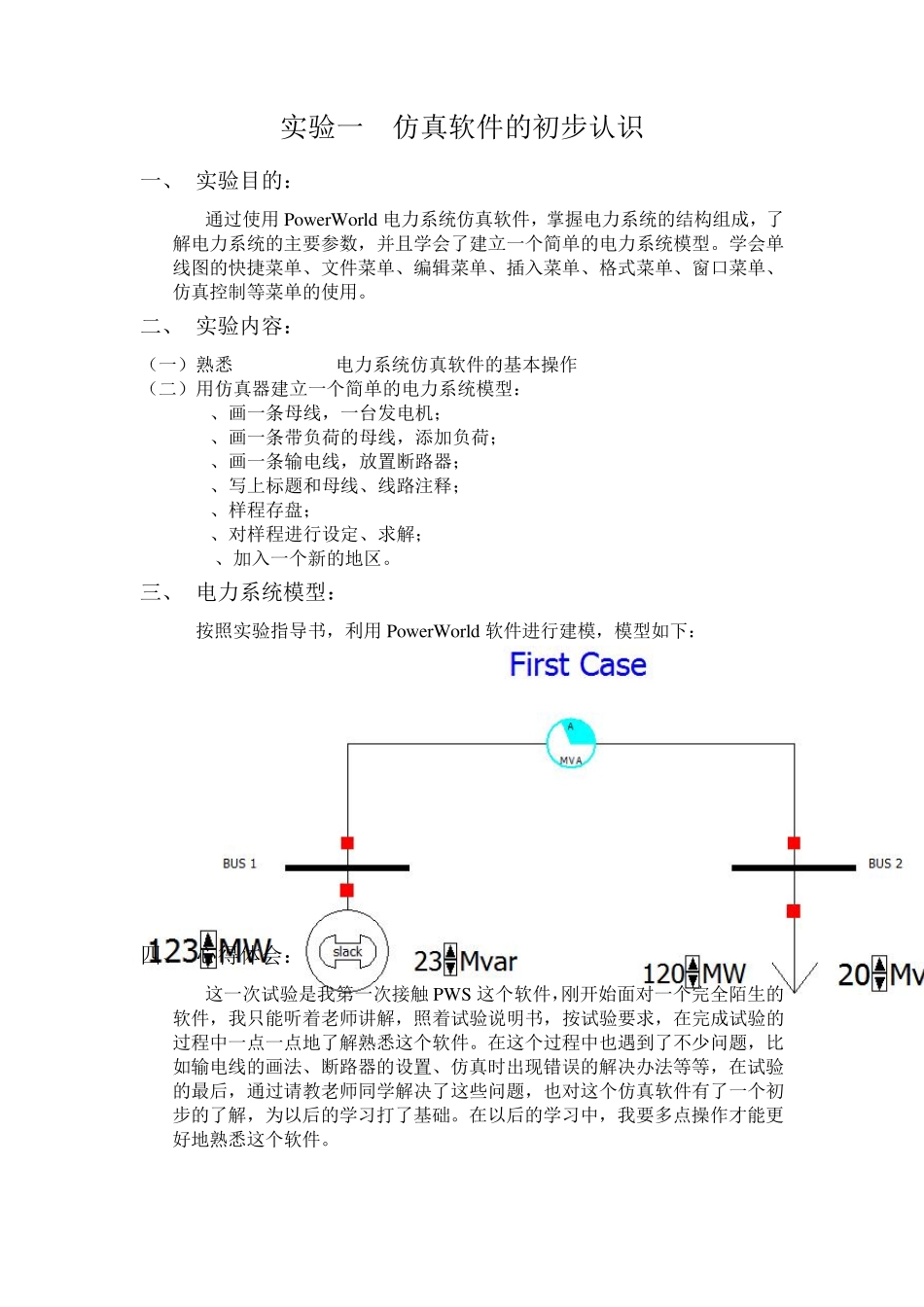

五邑大学 电力系统分析理论 实验报告 院 系 专 业 学 号 学生姓名 指导教师 实验一 仿真软件的初步认识 一、 实验目的： 通过使用 Pow erWorld 电力系统仿真软件，掌握电力系统的结构组成，了解电力系统的主要参数，并且学会了建立一个简单的电力系统模型。学会单线图的快捷菜单、文件菜单、编辑菜单、插入菜单、格式菜单、窗口菜单、仿真控制等菜单的使用。 二、 实验内容： （一）熟悉 PowerWorld电力系统仿真软件的基本操作 （二）用仿真器建立一个简单的电力系统模型： 1、画一条母线，一台发电机； 2、画一条带负荷的母线，添加负荷； 3、画一条输电线，放置断路器； 4、写上标题和母线、线路注释； 5、样程存盘； 6、对样程进行设定、求解； 7、加入一个新的地区。 三、 电力系统模型： 按照实验指导书，利用 Pow erWorld 软件进行建模，模型如下： 四、 心得体会： 这一次试验是我第一次接触 PWS 这个软件，刚开始面对一个完全陌生的软件，我只能听着老师讲解，照着试验说明书，按试验要求，在完成试验的过程中一点一点地了解熟悉这个软件。在这个过程中也遇到了不少问题，比如输电线的画法、断路器的设置、仿真时出现错误的解决办法等等，在试验的最后，通过请教老师同学解决了这些问题，也对这个仿真软件有了一个初步的了解，为以后的学习打了基础。在以后的学习中，我要多点操作才能更好地熟悉这个软件。 实验二 电力系统潮流分析入门 一、 实验目的 通过对具体样程的分析和计算，掌握电力系统潮流计算的方法；在此基础上对系统的运行方式、运行状态、运行参数进行分析；对偶发性故障进行简单的分析和处理。 二、 实验内容 本次实验主要在运行模式下，对样程进行合理的设置并进行电力系统潮流分析。 选择主菜单的 Case Information  Case Summary项，了解当前样程的概况。包括统计样程中全部的负荷、发电机、并联支路补偿以及损耗；松弛节点的总数。进入运行模式。从主菜单上选择 Simulation Control ，Start/Restart 开始模拟运行。运行时会以动画方式显示潮流的大小和方向，要想对动画显示进行设定，先转换到编辑模式，在主菜单上选择 Options， One-Line Display Options，然后在打开的对话框中选中 Animated Flows Option 选项卡，将 Show Animated Flows 复选框选中，这样运行时就会有动画显示。也可以在运行模式下，先暂停运行，然后右击要改变的模型的...
