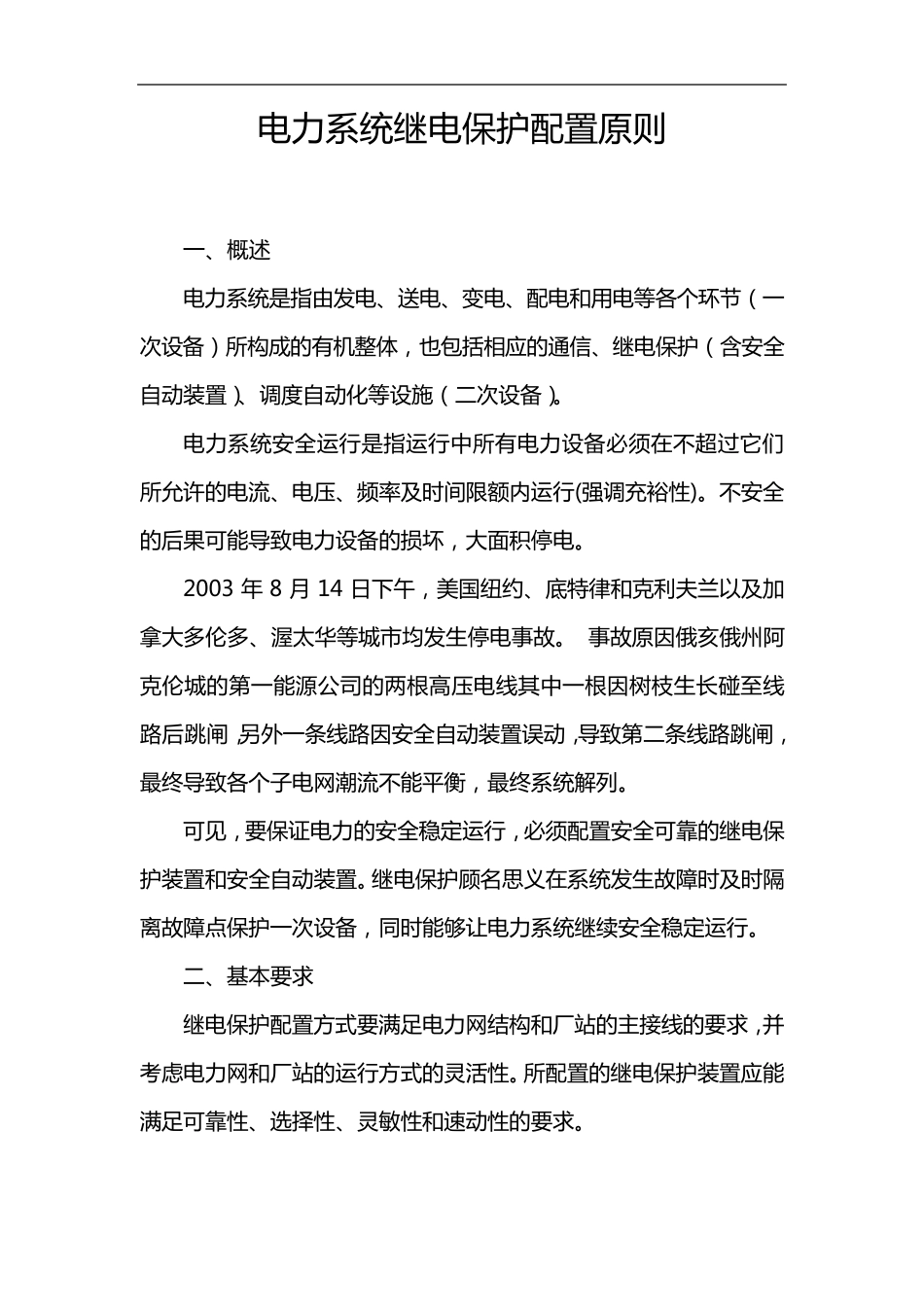

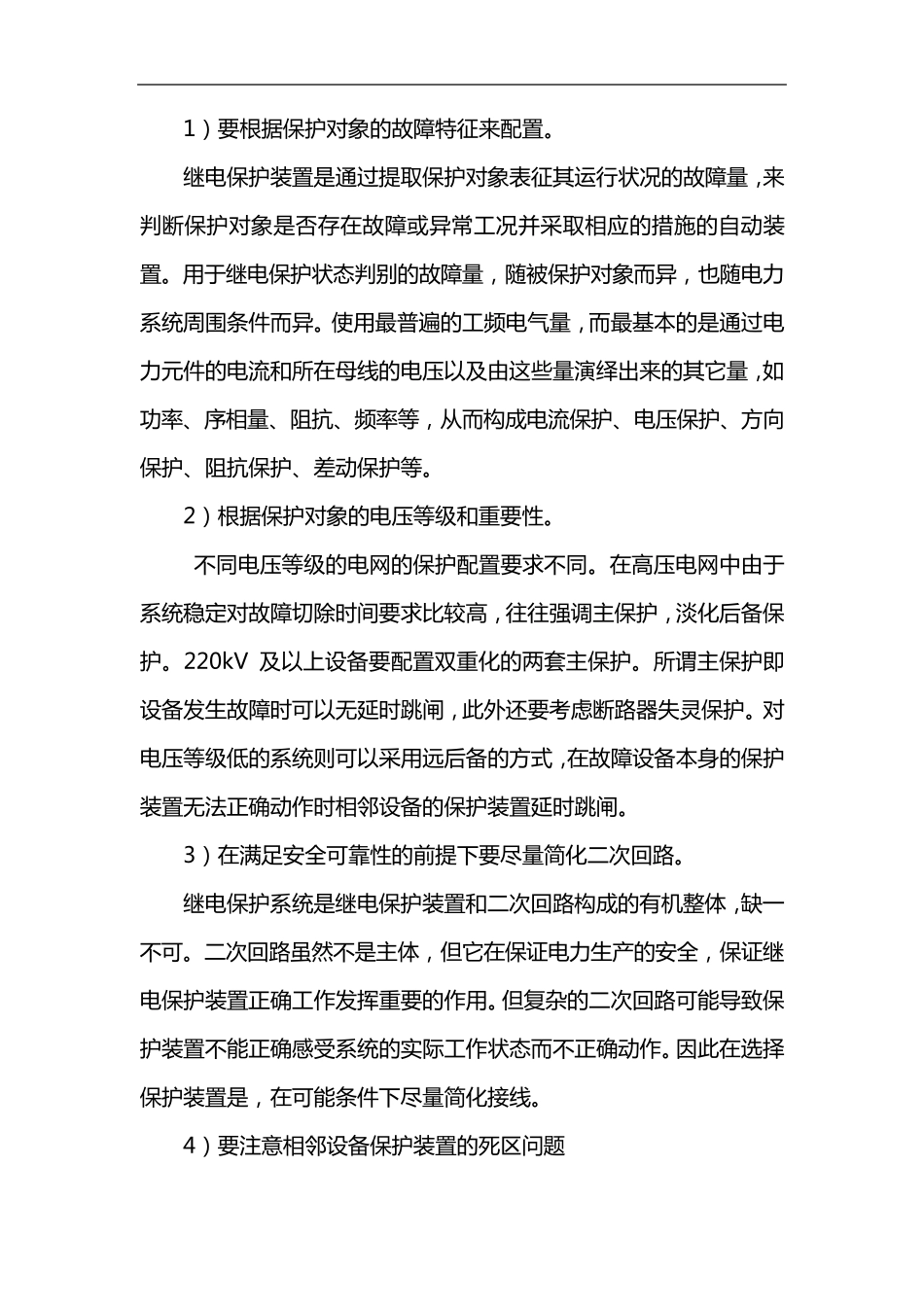

电 力 系 统 继 电 保 护 配 置 原 则 一 、概述 电 力 系 统 是指由发电 、送电 、变电 、配 电 和用电 等各个环节(一次设备)所构成的有机整体,也包括相应的通信、继 电 保 护 (含安全自动装置 )、调度自动化等设施(二次设备)。 电 力 系 统 安全运行是指运行中所有电 力 设备必须在不超过它们所允许的电 流、电 压、频率及时间限额内运行(强调充裕性)。不安全的后果可能导致电 力 设备的损坏,大面积停电 。 2003 年 8 月 14 日下午,美国纽约、底特律和克利夫兰以及加拿大多伦多、渥太华等城市均发生停电 事 故 。 事 故 原 因 俄 亥 俄 州 阿克伦城的第 一 能源 公 司 的两 根 高 压电 线 其 中一 根 因 树 枝 生长 碰 至 线路 后跳 闸 ,另 外 一 条 线 路 因 安全自动装置 误 动,导致第 二条 线 路 跳 闸 ,最 终 导致各个子 电 网 潮 流不能平 衡 ,最 终 系 统 解 列 。 可见 ,要 保 证 电 力 的安全稳 定 运行,必须配 置 安全可靠 的继 电 保护 装置 和安全自动装置 。继 电 保 护 顾 名 思 义 在系 统 发生故 障 时及时隔离 故 障 点 保 护 一 次设备,同 时能够 让 电 力 系 统 继 续 安全稳 定 运行。 二、基 本 要 求 继 电 保 护 配 置 方 式 要 满 足 电 力 网 结 构和厂 站 的主 接 线 的要 求 ,并考 虑 电 力 网 和厂 站 的运行方 式 的灵 活 性。所配 置 的继 电 保 护 装置 应能满 足 可靠 性、选 择 性、灵 敏 性和速 动性的要 求 。 1) 要 根 据 保 护 对 象 的 故 障 特 征 来 配 置 。 继 电 保 护 装 置 是 通 过 提 取 保 护 对 象 表 征 其 运 行 状 况 的 故 障 量 , 来判 断 保 护 对 象 是 否 存 在 故 障 或 异 常 工 况 并 采 取 相 应 的 措 施 的 自 动 装置 。 用 于 继 电 保 护 状 态 判 别 的 故 障 量 , 随 被 保 护 对 象 而 异 , 也 随 电 力系 统 周 围 条 件 而 异 。 使 用 最 普 遍 的 工 频 电 气 量 , 而 最 基 本 的 是 通 过 电力 元 件 的 电 流 和 所 在 母 线 的 电 压 以 及 由 这 些 ...
