电动卷扬机传动装置的设计

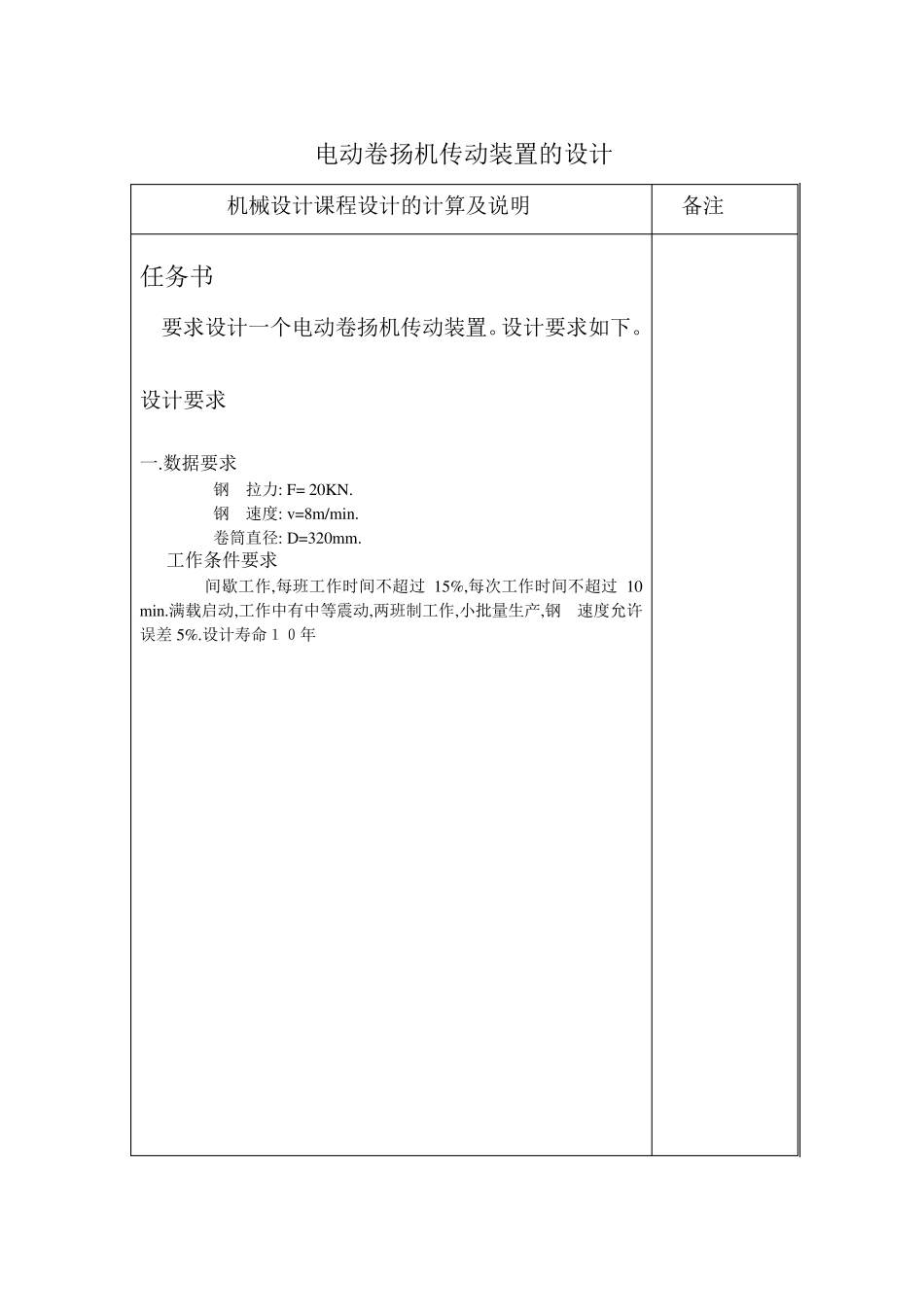

电动卷扬机传动装置的设计 机械设计课程设计的计算及说明 备注 任务书 要求设计一个电动卷扬机传动装置。设计要求如下。 设计要求 一.数据要求 钢 拉力: F= 20KN. 钢 速度: v=8m/min. 卷筒直径: D=320mm. 工作条件要求 间歇工作,每班工作时间不超过 15%,每次工作时间不超过 10 min.满载启动,工作中有中等震动,两班制工作,小批量生产,钢 速度允许误差 5%.设计寿命１０年 机械设计课程设计的计算及说明 备注 一. 总体设计 1.1 传动方案的选择 本电动卷扬机传动装置由电动机，蜗杆减速器，一级开式齿轮传动装置，卷筒组成． 其中，蜗杆传动可以实现较大的传动比，尺寸紧凑，传动平稳，适合本系统的间歇工作的场合．由于蜗杆传动布置在高速级，可采用锡青铜为蜗轮材料的蜗杆传动，这样可以提高承载能力和传动效率． 而开式齿轮传动的工作环境较差，润滑条件不好，磨损严重，寿命较短，布置在低速级． 1.2.选择电动机 因为直流电动机需要直流电，价格较贵，维护不便，所以选用交流电动机．这里我们选用三相笼型异步电动机，封闭式结构，电压３８０Ｖ，Ｙ型． １.2.1 选择电动机的容量： 电动机所需的功率，按公式为： awdPP 1000FvPw  其中，wP 是工作机所需的工作功率，ＫＷ． Ｆ是工作机的工作阻力，Ｎ． v 是工作机的卷筒的线速度，m/s． 算得 KWPw67.2100060820000 则 adP67.2 结果 KWPw67.2 机械设计课程设计的计算及说明 其中，243241 a a 是电动机至卷筒的总效率． 1 是滚子轴承的效率，（每对０.９８～０.９９５） 这里取０.９８.有四对． 2 是圆柱齿轮传动的效率，一级开式．（一对０.９４～０.９６）这里取０.９５．有一对． 3 是蜗杆传动的效率，一级减速器．这里取 ０.７５．有一对，是单头． 4 是联轴器的效率，这里取０.９９．有２对． 算得 2499.075.095.098.0a＝０.６４ KWPd17.464.067.2 1.2.1 确定电动机的转速 卷筒轴的工作转速为： 8320608100060320100060vnr/min 按推荐的传动比合理范围，取传动比： 蜗轮减速器传动比 i=10~ 70．齿轮传动单级传动比常用值，开式 i=４～６．因为开式齿轮的主动轮比从动轮的直径小， 所以，总传动比的合理范围为 420~40ai 所以电动机的转速的可选范围为： min/3360~3208)420~40(rninad 符合这一范围的转速有： 30...
