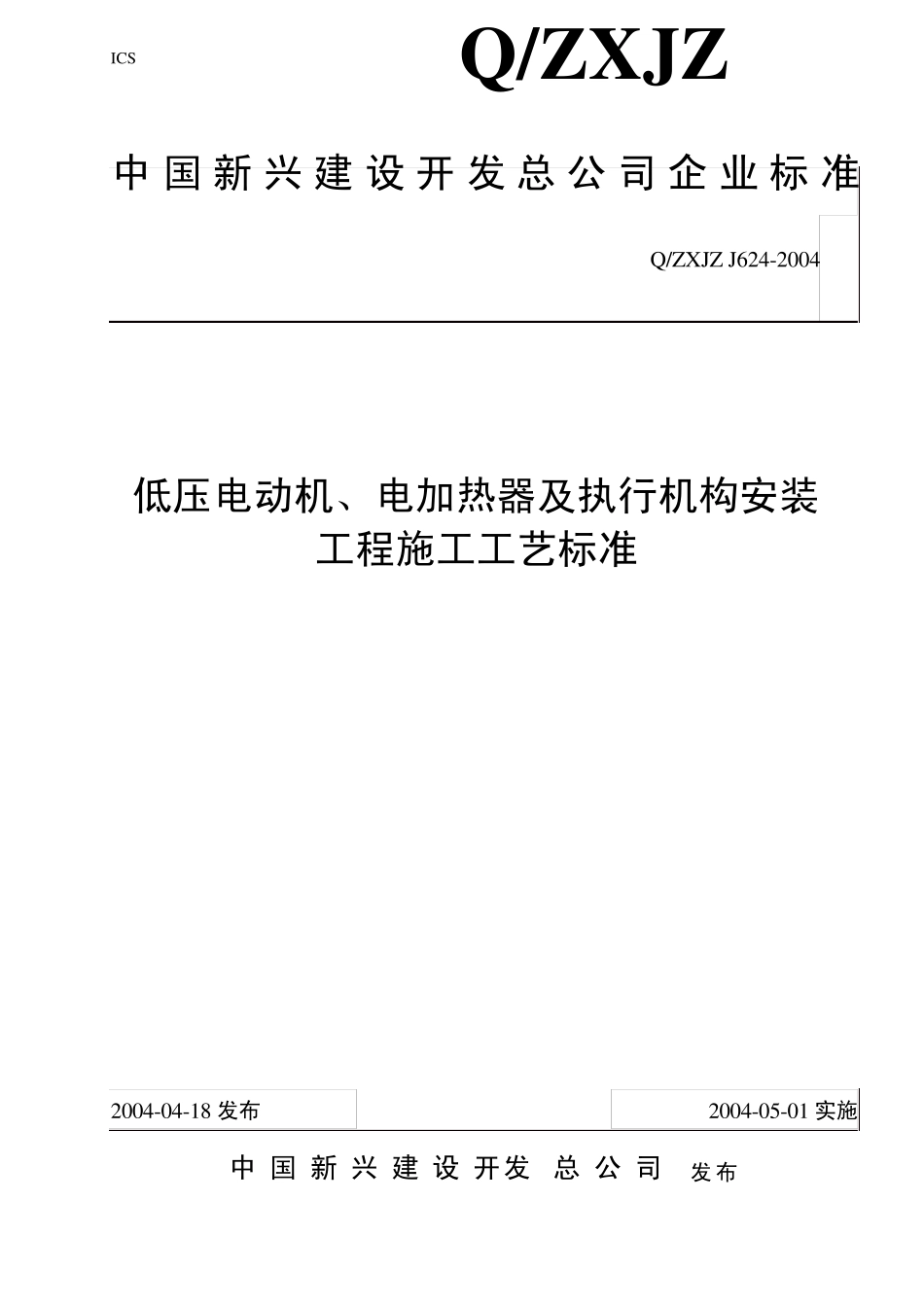

ICS 中国新兴建设开发总公司企业标准 Q/ZXJZ Q/ZXJZ J624-2004 低压电动机、电加热器及执行机构安装 工程施工工艺标准 2004-04-18 发布 2004-05-01 实施 中国新兴建设开发总公司 发布 Q/ZXJZ J624-2004 I 目 次 1 适用范围 ............................................................................. 1 2 引用标准 ............................................................................. 1 3 施工准备 ............................................................................. 1 4 操作工艺 ............................................................................. 1 5 质量控制 ............................................................................. 4 6 质量标准 ............................................................................. 5 7 成品保护 ............................................................................. 5 Q/ZXJZ J624-2004 1 低压电动机、电加热器及执行机构安装工程施工工艺标准 1 适用范围 本工艺标准适用于一般工业与民用建筑电气安装工程固定式交、直和同步电动机及其附属设备安装。 2 引用标准 GB 50303- 2002 建筑电气工程施工质量验收规范 JGJ 16- 92 民用建筑电气设计规范 GBJ 150-91 电气装置安装工程电气设备交接试验标准 GB 50300- 2001 建筑工程质量统一验收标准 建筑工程质量控制与验收 3 施工准备 3.1 设备及材料要求 3.1.1 电动机应有铭牌,注明制造厂名,出厂日期,电动机的型号、容量、频率、电压、电流、接线方法、转速、温升、工作方法、绝缘等级等有关技术数据。 3.1.2 电动机的容量、规格、型号必须符合设计要求,附件、备件齐全,并有出厂合格证及有关技术文件。 3.1.3 电动机的控制、保护和起动附属设备,应与电动机配套,并有铭牌,注明制造厂名,出厂日期、规格、型号及出厂合格证等有关技术资料。 3.1.4 各种规格的型钢均应符合设计要求,型钢无明显的锈蚀,并有材质证明。 3.1.5 螺栓:除电机稳装用螺栓外,均应采用镀锌螺栓,并配相应的镀锌螺母平垫圈、弹簧垫。 3.1.6 其它材料:绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有产品合格证。 3.2 主要机具: 吊链、龙门架、绳扣、台钻、砂轮、手电钻、联轴节顶出器...
