电动车的维修

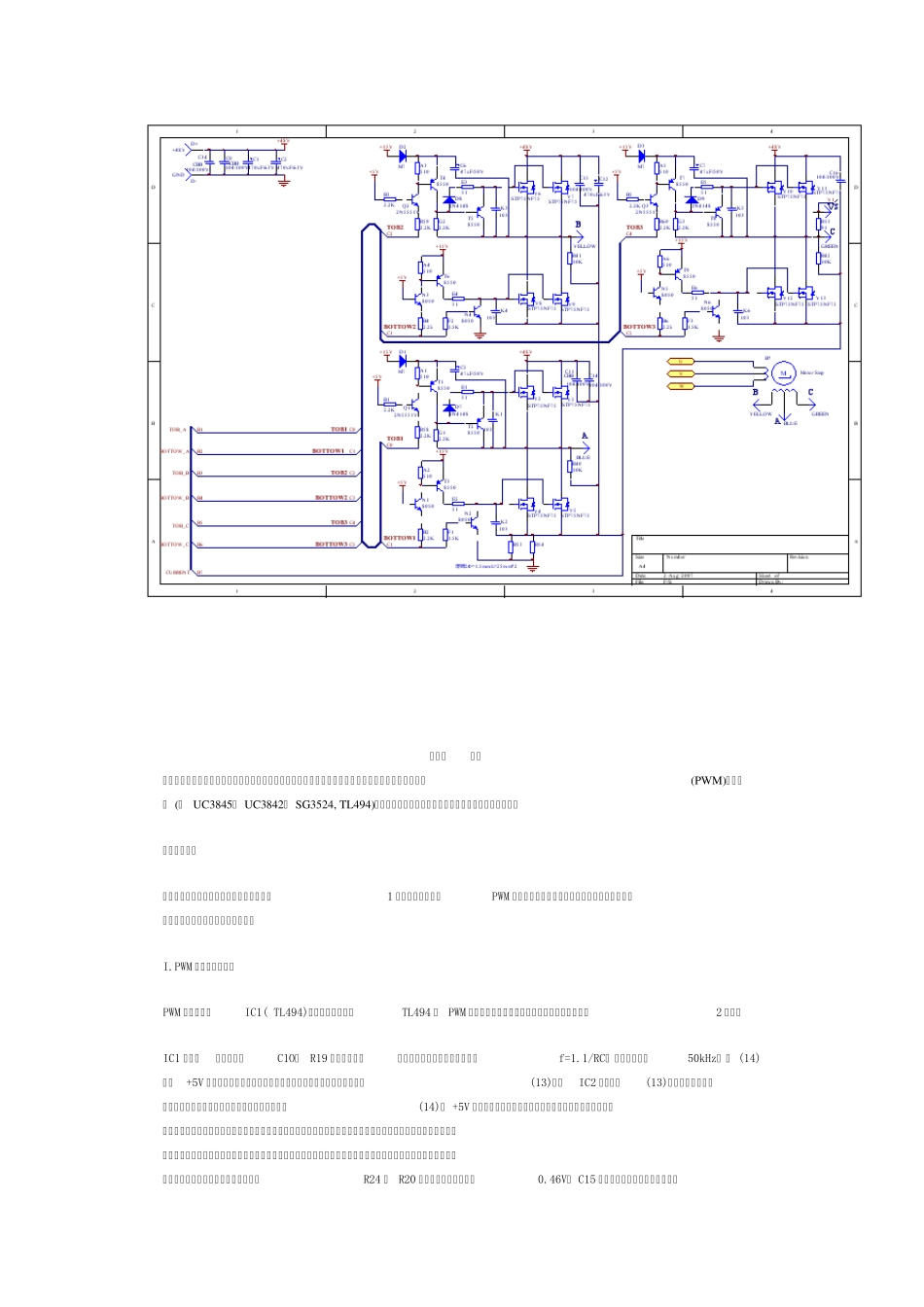

黑龙江 成语 电动自行车充电器多采用开关型电源，型号虽多，但电路结构大同小异，主要区别在所选用的脉宽调制(PW M)芯片不同 (如 UC3845、 UC3842、 SG3524, TL494)。现以佳腾牌充电器为例，介绍其原理和故障检修方法。 一、电路原理 根据实物测绘的佳腾牌充电器电路原理如图1 所示。整机可分为PWM 产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。 I.PWM 产生和推动电路 PWM 产生电路由IC1( TL494)和外围元件构成。TL494 是 PWM 开关电源集成电路。引脚功能和内部方框图如图2 所示。 IC1 第⑤、⑥脚外接的C1O、 R19 是定时元件，决定锯齿波振荡器的振荡频率，f=1.1/RC， 按图中数值为50kHz。 第 (14)脚是+5V 基准电压输出端，除片内使用外，还直接或分压后供第②、④、(13)脚和IC2 使用。第(13)脚为输出方式控制端，在该脚接低电平时为单端输出方式，图中接第(14)脚 +5V 高电平，为双端输出方式。第④脚为死区时间控制端，该脚电位决定死区时间。电位升高，死区时间延长，输出脉宽变窄，当电位大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。凡输出端采用半桥式或全桥式开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。图中该脚电位由基准电压经R24 和 R20 分压取得，实测电压为0.46V。 C15 是软启动电容。第①、②脚和第(16)、 (15)脚是IC1 内部两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。+44V 充电电压经 R28、R27 和 R26 分压反馈至第①脚。C15 是软启动电容。第②脚电位由基准电压经R23 和 R3 分压取得，实测为3. 2V,第①脚电位愈高，输出脉宽愈窄，充电电压愈低;反之脉宽增宽，充电电压升高。从而实现稳定+44V 充电电压的目的。Ra 是充电压调试电阻，Ra 和 R26 的并联阻值愈小，充电电压愈高。R29 是充电电流取样电阻，由该电阻上取得的电压变化，经R13 送入IC1 第 (15)脚。充电电流愈大，第(15)脚电位愈低。当第(15)脚电位小于第(16)脚 (接地)电位时，IC 输出端将被封闭，从而实现过流保护。Rb 是过流保护调试电阻，本机予设为1.8A。 外部输入信号的变化，经片内电路处理后，由第⑧、(11)脚输一对大小相等，相位相差180°，脉宽可变的方波，经V3、 V4 推挽放大后，由变压器T2 耦合至功率开关变换电路。 2.功率开关变换电路 V1、 V2 两个开关管串联接在+300V 供电电压和地...
