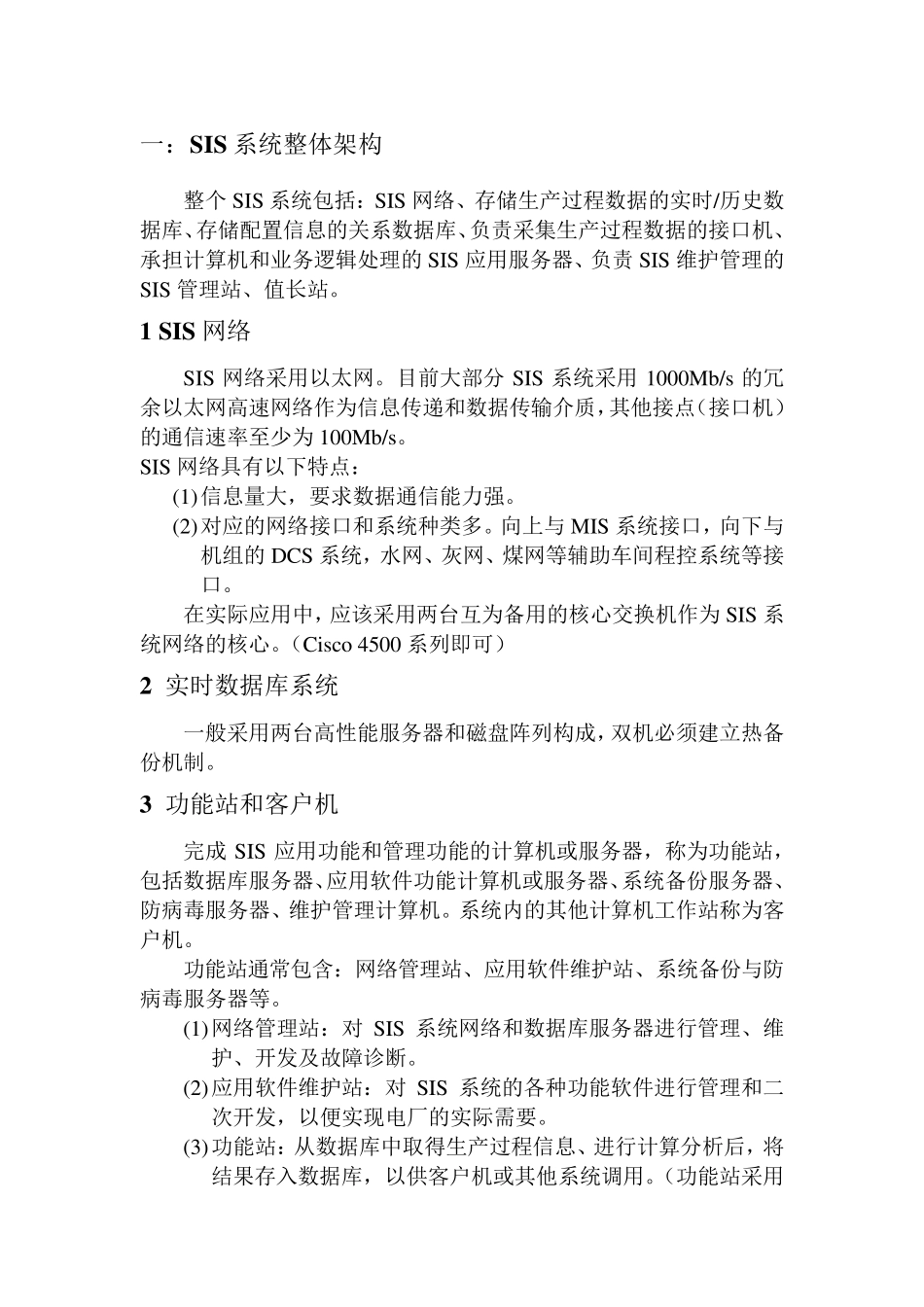

一：S IS 系统整体架构 整个SIS 系统包括：SIS 网络、存储生产过程数据的实时/历史数据库、存储配置信息的关系数据库、负责采集生产过程数据的接口机、承担计算机和业务逻辑处理的 SIS 应用服务器、负责 SIS 维护管理的SIS 管理站、值长站。 1 S IS 网络 SIS 网络采用以太网。目前大部分 SIS 系统采用 1000Mb/s 的冗余以太网高速网络作为信息传递和数据传输介质，其他接点（接口机）的通信速率至少为 100Mb/s。 SIS 网络具有以下特点： (1) 信息量大，要求数据通信能力强。 (2) 对应的网络接口和系统种类多。向上与 MIS 系统接口，向下与机组的 DCS 系统，水网、灰网、煤网等辅助车间程控系统等接口。 在实际应用中，应该采用两台互为备用的核心交换机作为 SIS 系统网络的核心。（Cisco 4500 系列即可） 2 实时数据库系统 一般采用两台高性能服务器和磁盘阵列构成，双机必须建立热备份机制。 3 功能站和客户机 完成 SIS 应用功能和管理功能的计算机或服务器，称为功能站，包括数据库服务器、应用软件功能计算机或服务器、系统备份服务器、防病毒服务器、维护管理计算机。系统内的其他计算机工作站称为客户机。 功能站通常包含：网络管理站、应用软件维护站、系统备份与防病毒服务器等。 (1) 网络管理站：对 SIS 系统网络和数据库服务器进行管理、维护、开发及故障诊断。 (2) 应用软件维护站：对 SIS 系统的各种功能软件进行管理和二次开发，以便实现电厂的实际需要。 (3) 功能站：从数据库中取得生产过程信息、进行计算分析后，将结果存入数据库，以供客户机或其他系统调用。（功能站采用工业PC 机） (4) 值长站：连接生产与管理的纽带，为全厂运行人员专用。 (5) 客户机：SIS 系统的终端设备，设置在生产办公楼和单元控制室。（客户机一般采用普通PC 机） 4 接口机 接口机是SIS 网络连接底层自动化系统的设备。提供SIS 系统与下层控制网络(单元机组DCS、全厂水网络、全厂煤网络控制系统、全厂灰网络控制系统、远程 RTU 等)的数据接口。 接口机需要具有如下特点： (1) 接口机只可对下层控制系统有读取功能，不可对控制系统进行修改、组态或工艺过程进行直接控制。 (2) 接口机应有数据缓存和自动回填功能。 当 MIS/SIS 分网时：MIS 与SIS 之间采用物理隔离装置隔离，SIS 与控制系统采用防火墙隔离。 当 MIS/SIS 系统合网时：SIS/MIS 网络与控制系统采用物理隔...
