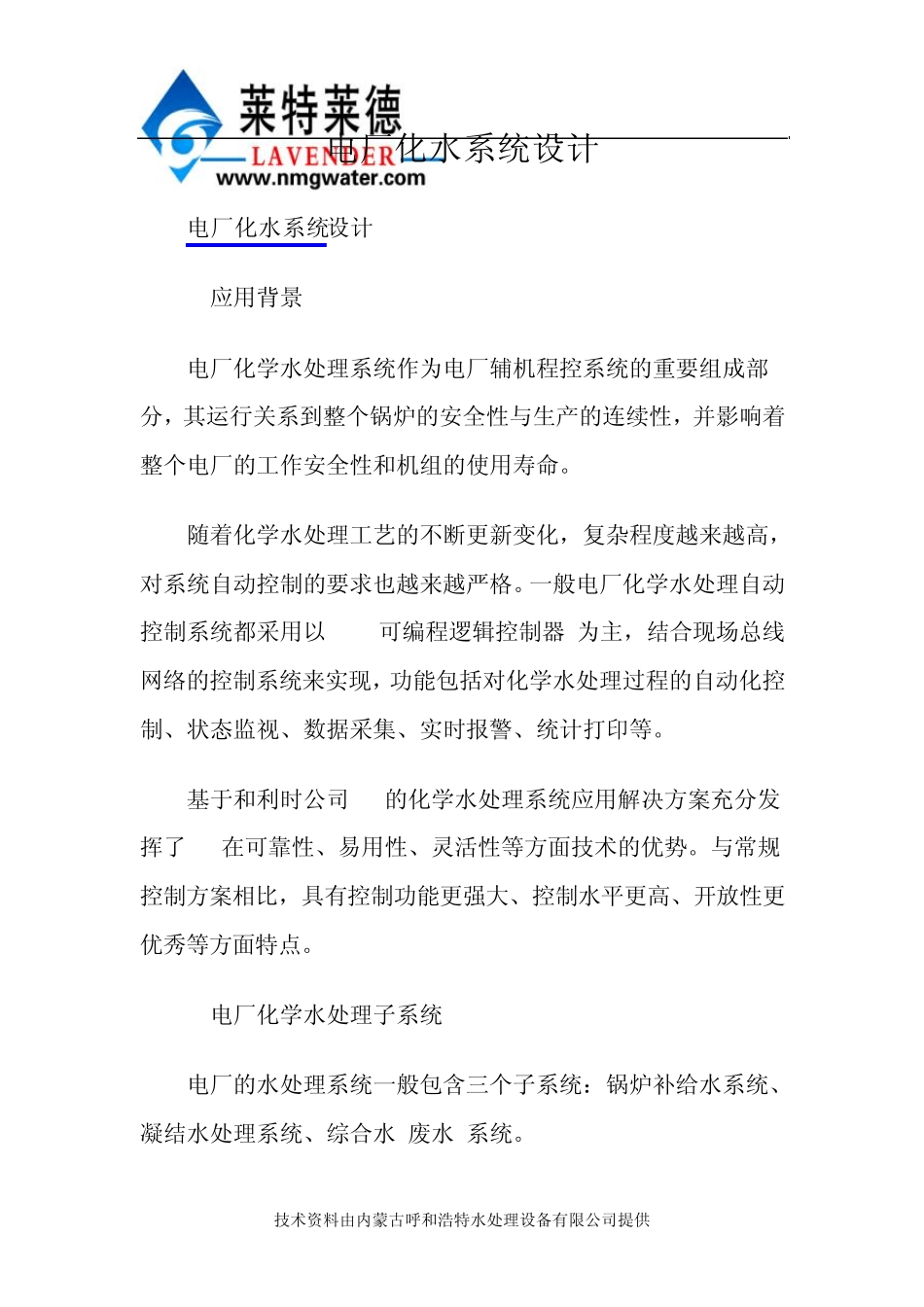

技术资料由内蒙古呼和浩特水处理设备有限公司提供 电厂化水系统设计 电厂化水系统设计 1 应用背景 电厂化学水处理系统作为电厂辅机程控系统的重要组成部分，其运行关系到整个锅炉的安全性与生产的连续性，并影响着整个电厂的工作安全性和机组的使用寿命。 随着化学水处理工艺的不断更新变化，复杂程度越来越高，对系统自动控制的要求也越来越严格。一般电厂化学水处理自动控制系统都采用以PLC(可编程逻辑控制器)为主，结合现场总线网络的控制系统来实现，功能包括对化学水处理过程的自动化控制、状态监视、数据采集、实时报警、统计打印等。 基于和利时公司LK的化学水处理系统应用解决方案充分发挥了 LK在可靠性、易用性、灵活性等方面技术的优势。与常规控制方案相比，具有控制功能更强大、控制水平更高、开放性更优秀等方面特点。 2 电厂化学水处理子系统 电厂的水处理系统一般包含三个子系统：锅炉补给水系统、凝结水处理系统、综合水(废水)系统。 技术资料由内蒙古呼和浩特水处理设备有限公司提供 •补 给 水系 统 由预 处理系 统 、 反 渗 透 预 脱 盐 系 统 、 化 学 除 盐系 统 、 酸 碱 系 统 四 部 分 组 成 ， 控 制 范 围 还 包 括 水工 净 水站 。 凝 结 水系 统 主 要 工 艺 流 程 包 括 ： 凝 结 水精 处理及 树 脂 再 生 系统 、 水汽 取 样 分 析 系 统 、 化 学 加 药 系 统 等 几 个 部 分 。 凝 结 水精 处理及 树 脂 再 生 系 统 包 括 混 床 、 树 脂 捕 捉 器 、 再 循 环 泵 、 旁 路 及 单元 内所 有的 管 道 、 管 件 、 阀 门 、 就 地 仪 表 等 ;水汽 取 样 分 析 系 统包 括 热 力 系 统 的 水汽 取 样 分 析 系 统 和凝 汽 器 检 漏 取 样 分 析 系 统 。热 力 系 统 水汽 取 样 分 析 系 统 由高 温 高 压 架 、 仪 表 盘 组 成 。 凝 汽 器检 漏 取 样 分 析 系 统 由检 漏 取 样 架 和分 析 仪 表 盘 组 成 ;化 学 加 药 系统 由三 部 分 组 成 ： 给 水及 凝 结 水加 氨 系 统 ;给 水加 联 氨 系 统 ;炉 水加 磷 酸 盐 系 统 。 •废 水系 统 用 来 处理电 厂 的 全 部 废 水， 包 括 灰 渣 废 水、 化 学废 水、 生...
