电子产品出厂检验规范

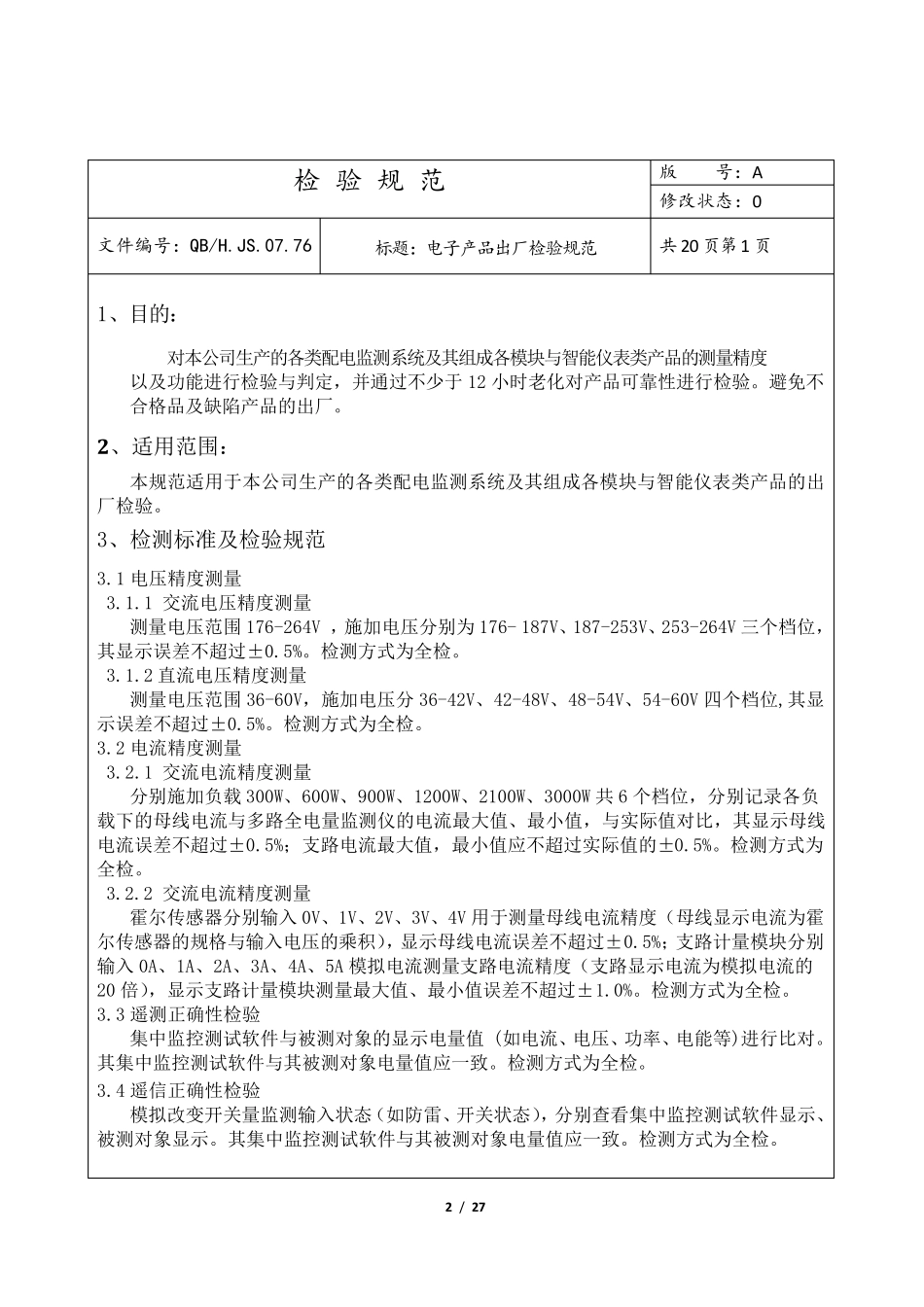

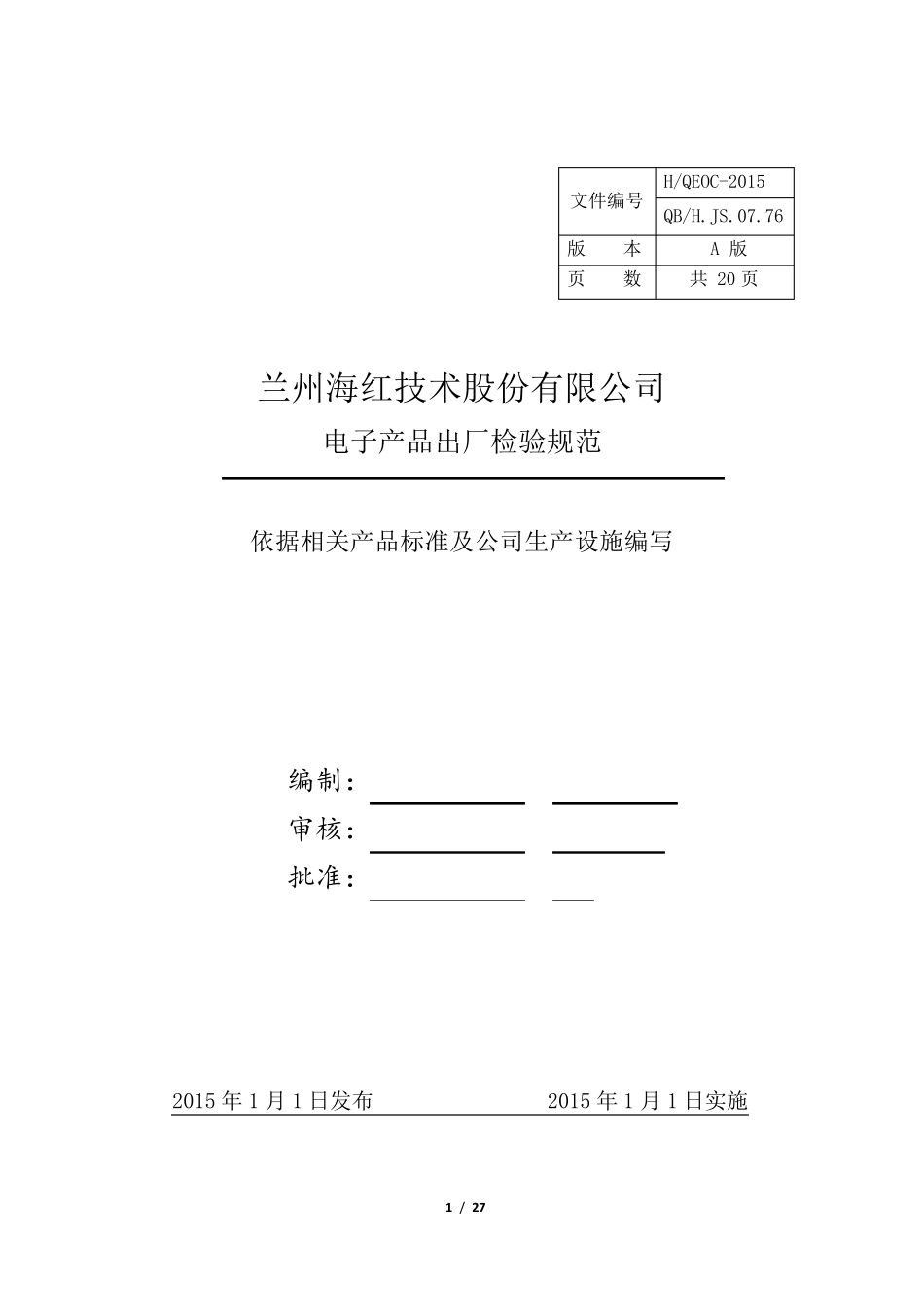

1 / 27 兰州海红技术股份有限公司 电子产品出厂检验规范 依据相关产品标准及公司生产设施编写 编制： 审核： 批准： 2015 年 1 月 1 日发布 2015 年 1 月 1 日实施 文件编号 H/QEOC-2015 QB/H.JS.07.76 版 本 A 版 页 数 共 20 页 2 / 27 检 验 规 范 版 号：A 修改状态：0 文件编号：QB/H.JS.07.76 标题：电子产品出厂检验规范 共 20 页第1 页 1、目的： 对本公司生产的各类配电监测系统及其组成各模块与智能仪表类产品的测量精度以及功能进行检验与判定，并通过不少于12 小时老化对产品可靠性进行检验。避免不合格品及缺陷产品的出厂。 2 、适用范围： 本规范适用于本公司生产的各类配电监测系统及其组成各模块与智能仪表类产品的出厂检验。 3、检测标准及检验规范 3.1 电压精度测量 3.1.1 交流电压精度测量 测量电压范围176-264V ，施加电压分别为176- 187V、187-253V、253-264V 三个档位，其显示误差不超过±0.5%。检测方式为全检。 3.1.2 直流电压精度测量 测量电压范围36-60V，施加电压分36-42V、42-48V、48-54V、54-60V 四个档位,其显示误差不超过±0.5%。检测方式为全检。 3.2 电流精度测量 3.2.1 交流电流精度测量 分别施加负载 300W、600W、900W、1200W、2100W、3000W 共 6 个档位，分别记录各负载下的母线电流与多路全电量监测仪的电流最大值、最小值，与实际值对比，其显示母线电流误差不超过±0.5%；支路电流最大值，最小值应不超过实际值的±0.5%。检测方式为全检。 3.2.2 交流电流精度测量 霍尔传感器分别输入 0V、1V、2V、3V、4V 用于测量母线电流精度（母线显示电流为霍尔传感器的规格与输入电压的乘积），显示母线电流误差不超过±0.5%；支路计量模块分别输入 0A、1A、2A、3A、4A、5A 模拟电流测量支路电流精度（支路显示电流为模拟电流的20 倍），显示支路计量模块测量最大值、最小值误差不超过±1.0%。检测方式为全检。 3.3 遥测正确性检验 集中监控测试软件与被测对象的显示电量值 (如电流、电压、功率、电能等)进行比对。其集中监控测试软件与其被测对象电量值应一致。检测方式为全检。 3.4 遥信正确性检验 模拟改变开关量监测输入状态（如防雷、开关状态），分别查看集中监控测试软件显示、被测对象显示。其集中监控测试软件与其被测对象电量值应一致。检测方式为全检。 3 / 27 检 验 规 范 版 号：A 修改状态：0 ...
